三节串联锂电池充电IC,2款芯片测试板充电测试

2020-12-19 15:41:00
admin
原创
910

第一款三节串联锂电池充电 IC,电路图,充电测试:

PW4203是一款 4.5V-22V输入,最大 2A充电,支持 1-3节锂电池串联的同步降压锂离子电池充电器芯片,适用于便携式应用。可通过芯片 VSET引脚选择 1节充电或 2节串联充电 3节串联充电。 PW4203集成了频率 800kHz的同步降压稳压器,具有极低的导通电阻,可实现高充电效率和简单的电路设计。

PW4203具有输入过压保护 24V,和低压启动保护 3.9V,还具有输出 VBAT电池充电电压的过压保护,输出短路保护,过温保护,过流保护,过时间保护。

PW4203还具有过时充电设定,通过 C1的电阻容值来编程充电时长,一旦超时, IC将停止充电操作并闭锁。只有重新插入电源或重新插入电池,才回复正常充电。

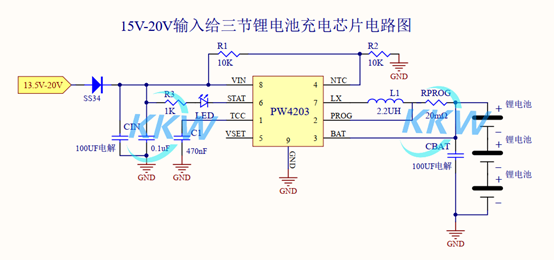

三节串联锂电池充电电路图:

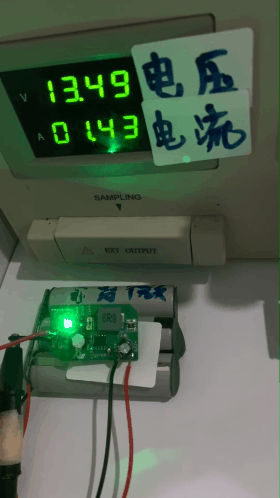

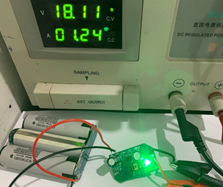

三节串联锂电池充电测试板测试:   13V输入, 15V输入, 18V输入



第二款三节串联锂电池充电 IC,电路图,充电测试:

PW4053 是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 ICPW4053 集成功率 MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz,转换效率为 90%


    PW4053 输入电压为 5V,内置自适应自调节功能,可智能调节充电电流大小,防止负载过大的适配器输出,可匹配所有适配器。

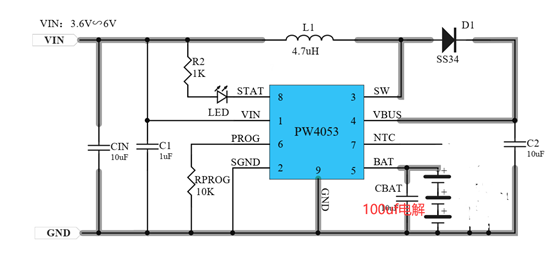

三节串联锂电池充电电路图:

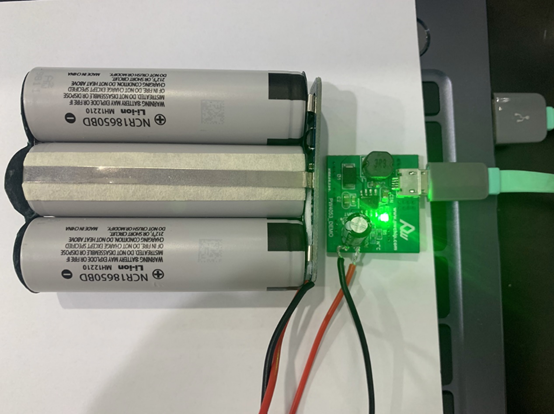

三节串联锂电池充电测试板测试:

使用笔记本电脑自带 USB口进行测试

同时,三节锂电池锂电池的输出电压范围是 9V-12.6V之间。我们需要转成 5V6V或者 3.3V等时,需要使用 LDO或者是 DC-DC降压电路了。

DC-DC

降压产品

输入电压

输出电压

输出电流

频率

封装

PW2058

2.0V6.0V

1V5V

0.8A

1.5MHz

SOT23-5

PW2051

2.5V5.5V

1V5V

1.5A

1.5MHz

SOT23-5

PW2052

2.5V5.5V

1V5V

2.0A

1.0 MHz

SOT23-5

PW2053

2.5V5.5V

1V5V

3.0A

1.0 MHz

SOT23-5

PW2162

4.5V16V

1V15V

2A

600KHZ

SOT23-6

PW2163

4.5V16V

1V15V

3A

600KHZ

SOT23-6

PW2205

4.5V30V

1V15V

5A

500KHZ

SOP8-EP

PW2312

4.0V30V

1V28V

1.2A

1.4 MHz

SOT23-6

PW2330

4.5V30V

1V28V

3A

500KHz

SOP8

LDO产品

输入电压

输出电压

输出电流

静态功耗

封装

PW6566

1.8V5.5V

1.2V1.5V,1.8V,2.0V,2.5,

.2.8V,3.0V,3.3V,5V

250mA

2uA

SOT23-3

PW6218

4V18V

3V,3.3V,5V

100MA

3uA

Sot23-3

PW6206

4.5V40V

3V,3.3V,5V

150MA

4.2uA

Sot23/89

PW8600

4.5V80V

3V,3.3V,5V

150MA

2 uA

Sot23-3
