两节串联锂电池充电管理芯片，IC电路图，物料BOM表

内容目录：

1，     5V输入升压，双节 ,两节锂电池充电管理芯片

2，     5V输入升压，双节 ,两节锂电池充电管理 IC电路图

3，     5V输入升压，双节 ,两节锂电池充电方案 BOM物料表

4，     5V输入升压，双节 ,两节锂电池充电测试

5，     20V输入降压，双节 ,两节锂电池充电管理芯片

6，     20V输入降压，双节 ,两节锂电池充电管理 IC电路图

7，     20V输入降压，双节 ,两节锂电池充电 BOM物料表

8，     20V输入降压，双节 ,两节锂电池充电测试

9，     双节 ,两节锂电池降压 5V,3.3V或者升压到 9V， 12V， 0.1A-5A电流，

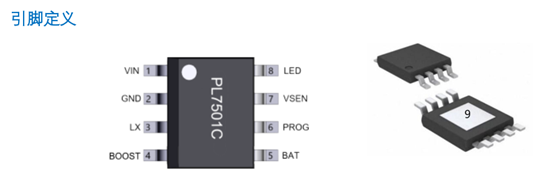

1，  5V输入升压，双节 ,两节锂电池充电管理芯片

PL7501C 是一款 3.6V-5.5V 输入， 1A 输出，两节锂电池 /锂离子电池充电的异步升压充电控制器。具有完善的充电保护功能。针对不同的应用场合，芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。

PL7501C 的升压开关充电转换器的工作频率为 600KHz， 最大 2A 输入充电，转换效率为 90%。 PL7501C 输入电压为 5V,内置自适应环路，可智能调节充电电流， 防止拉挂适配器输出可匹配所有适配器

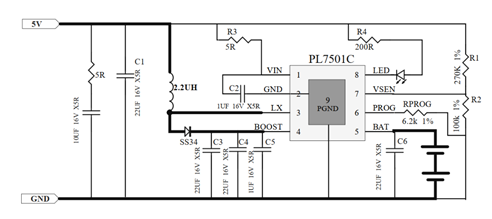

2，  5V 输入升压，双节 ,两节锂电池充电管理 IC电路图

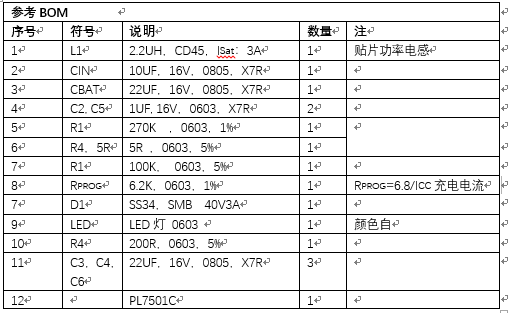

3，  5V 输入升压，双节,两节锂电池充电方案BOM物料表

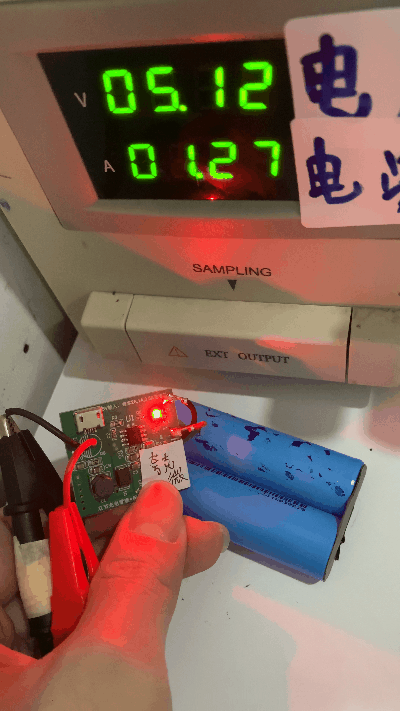

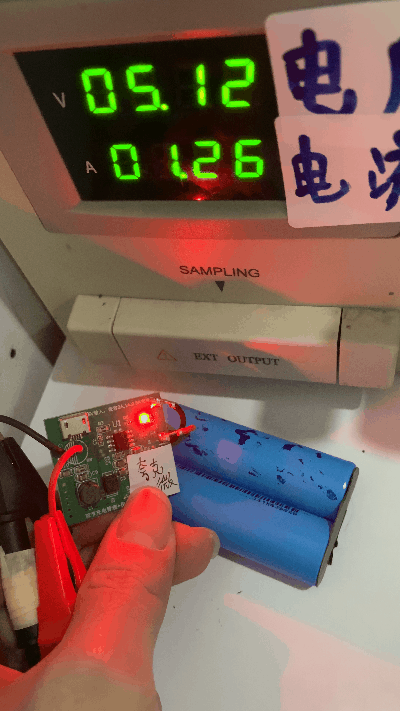

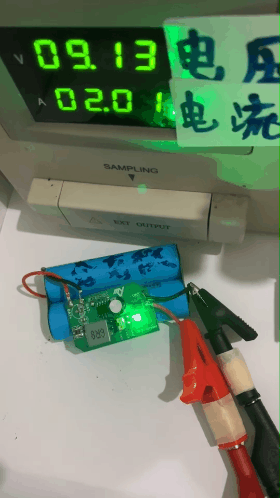

4，  5V输入升压，双节,两节锂电池充电测试：

5 ，20V输入降压，双节 ,两节锂电池充电管理芯片

PW4203是一款 4.5-22V输入， 2A同步降压多节锂离子电池充电器，适用于便携

应用程序。选择引脚方便多电池充电。带电池短路保护，带电池过压保护，防倒灌功能，可编辑设定的定时关闭充电功能。

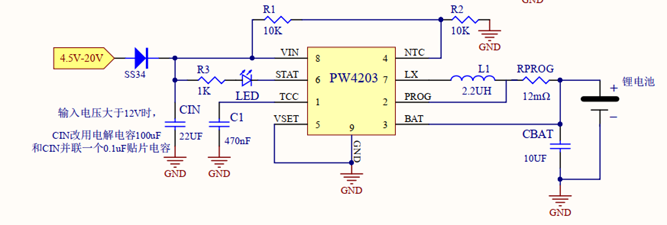

6， 20V输入降压，双节 ,两节锂电池充电管理 IC电路图

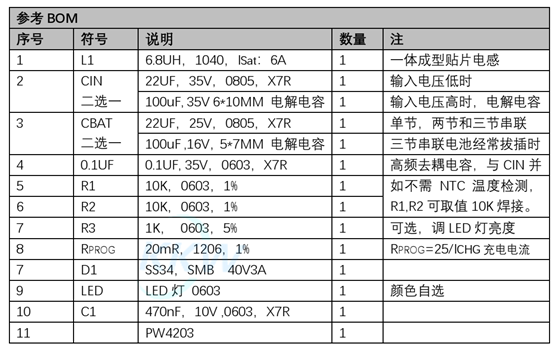

7， 20V 输入降压，双节 ,两节锂电池充电 BOM物料表

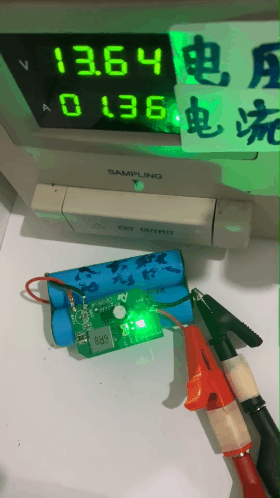

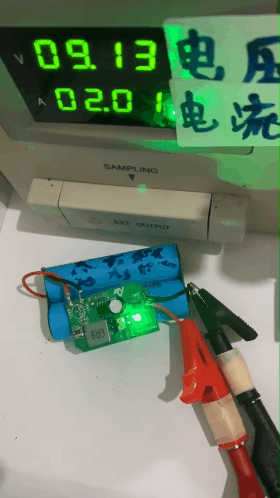

8， 20V输入降压，双节 ,两节锂电池充电测试

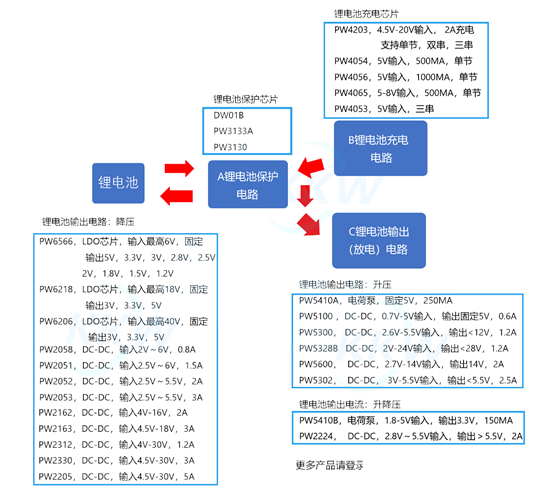

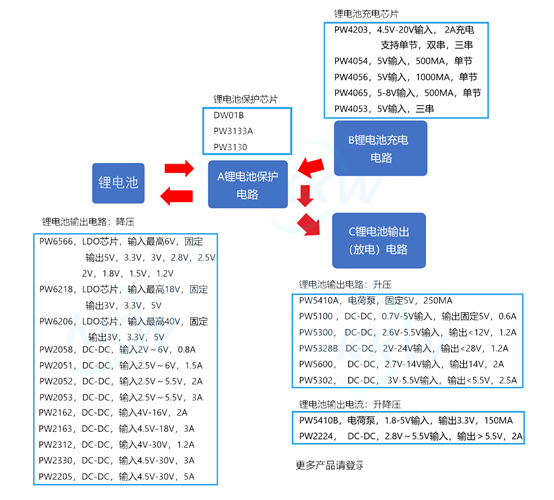

9 ， 双节 ,两节锂电池降压 5V,3.3V或者升压到 9V， 12V， 0.1A-5A电流，

1， PW2162 ， DC-DC降压芯片，输入 4.5V-16V，最大输出电流 2A， SOT23-6封装；

2， PW2163 ， DC-DC降压芯片，输入 4.5V-18V，最大输出电流 3A， SOT23-6封装；

3， PW2330 ， DC-DC降压芯片，输入 4.5V-30V，最大输出电流 3A， SOP-8L封装；

4， PW2205 ， DC-DC降压芯片，输入 4.5V-30V，最大输出电流 5A， SOP-8L封装；

5， PW6218 ， LDO线性稳压 IC，输入 3.0V-18V，输出 5V,3.3V， 3V， SOT23-3封装；

6， PW6206 ， LDO线性稳压 IC，输入 3.0V-40V，输出 5V,3.3V， 3V， SOT23-3封装；

7， PW5328B ， DC-DC升压芯片，输入 2V-20V，输出最大电压 24V， SOT23-6封装；
