三节串联锂电池充电管理芯片，IC电路图，BOM表

内容目录：

1，     5V输入升压，三节锂电池充电管理芯片

2，     5V输入升压，三节锂电池充电管理 IC电路图

3，     5V输入升压，三节锂电池充电方案 BOM物料表

4，     5V输入升压，三节锂电池充电测试

5，     20V输入降压，三节锂电池充电管理芯片

6，     20V输入降压，三节锂电池充电管理 IC电路图

7，     20V输入降压，三节锂电池充电 BOM物料表

8，     20V输入降压，三节锂电池充电测试

1，  5V输入升压，三节锂电池充电管理芯片

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。 PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。 PW4053 提供 SOP8-EP 封装形式。

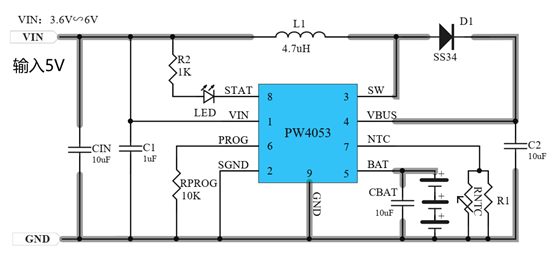

2，  5V 输入升压，三节锂电池充电管理 IC电路图

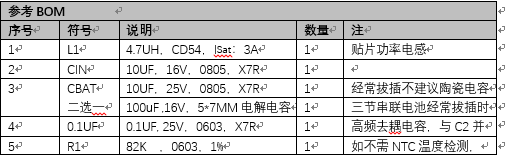

3，  5V 输入升压，三节锂电池充电方案 BOM物料表

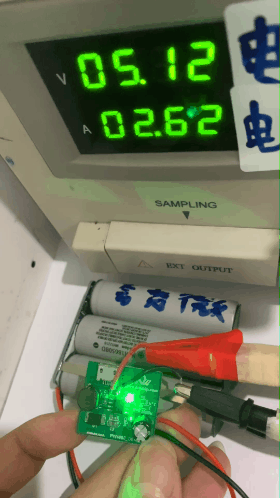

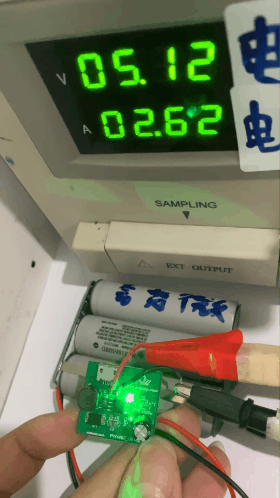

4，  5V 输入升压，三节锂电池充电测试：

5 ，20V输入降压，三节锂电池充电管理芯片

PW4203是一款 4.5-22V输入， 2A同步降压多节锂离子电池充电器，适用于便携

应用程序。选择引脚方便多电池充电。带电池短路保护，带电池过压保护，防倒灌功能，可编辑设定的定时关闭充电功能。

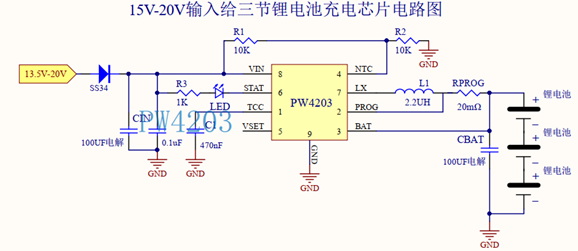

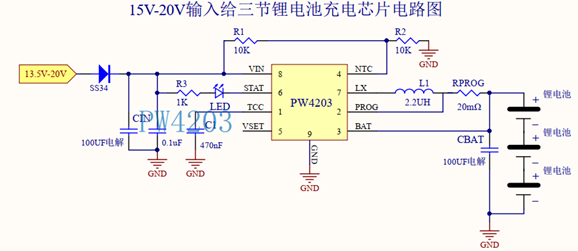

6， 20V输入降压，三节锂电池充电管理 IC电路图

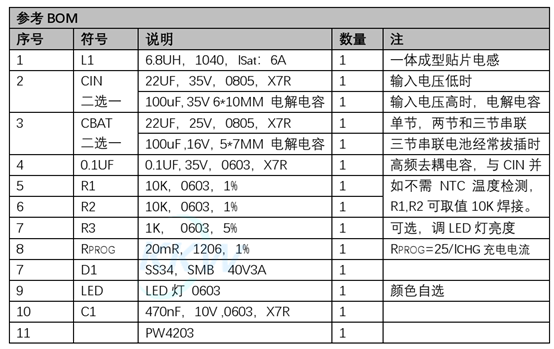

7， 20V 输入降压，三节锂电池充电 BOM物料表

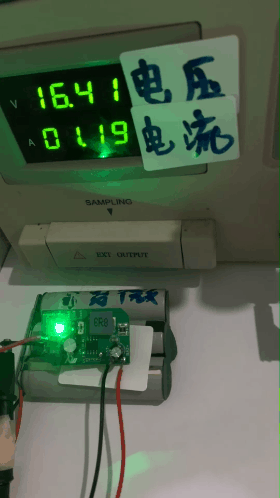

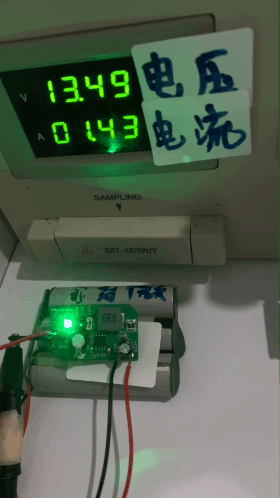

8， 20V输入降压，三节锂电池充电测试
