USB 输入带过压关闭, 4.35V/4.2V 很小个芯片锂电池 0.3A 充电管理板

2023-05-17 14:04:00
admin
原创
373

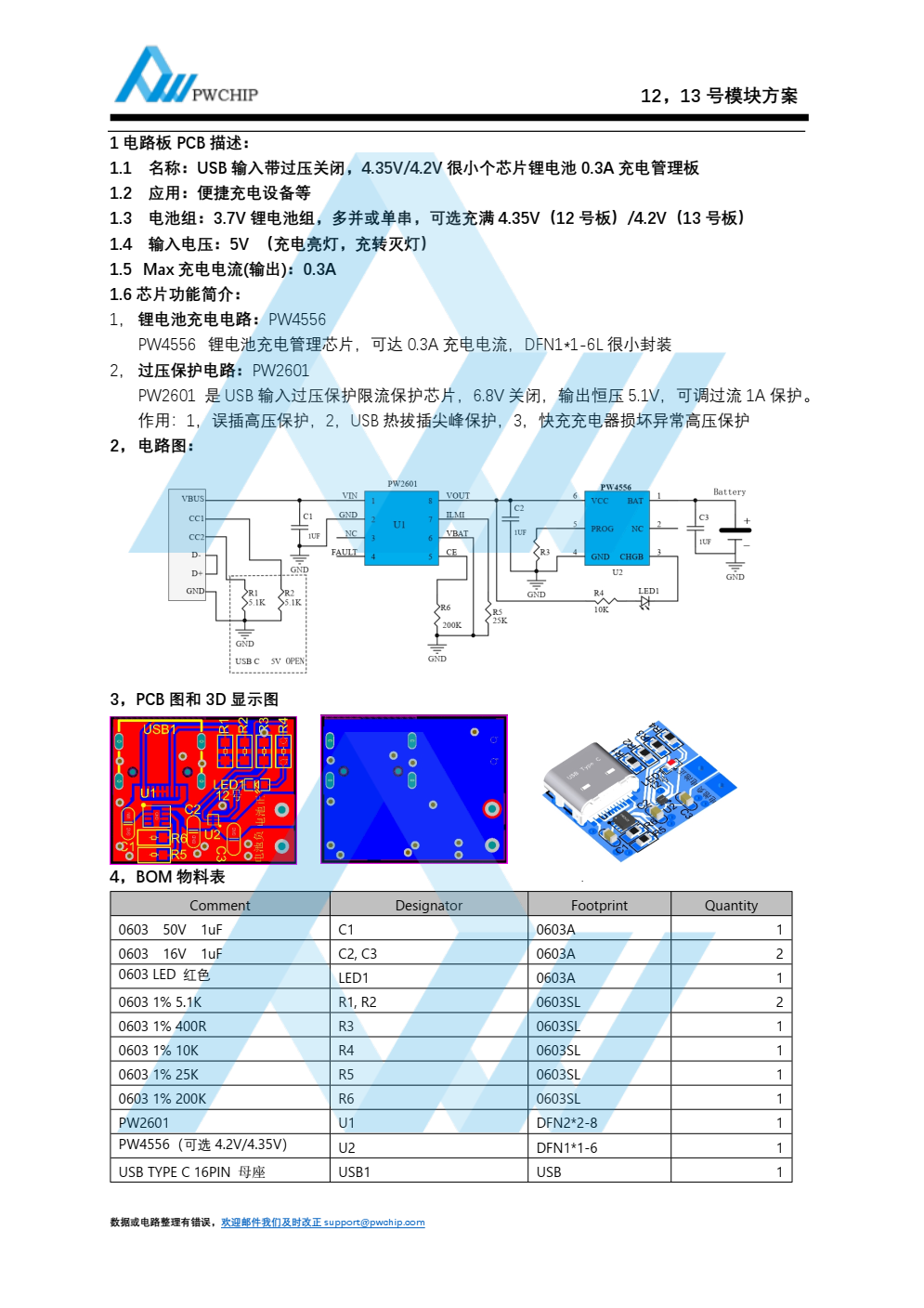

摘要:1 电路板 PCB 描述:1.1 名称: USB 输入带过压关闭, 4.35V/4.2V 很小个芯片锂电池 0.3A 充电管理板1.2 应用:便捷充电设备等1.3 电池组: 3.7V 锂电池组,多并或单串,可选充满 4.35V(12 号板) /4.2V(13 号板)1.4 输入电压: 5V (充电亮灯,充转灭灯)1.5 Max 充电电流(输出): 0.3A1.6 芯片功能简介:1, 锂电池充电电路: PW4556PW4556 锂电池充电管理芯片, 可达 0.3A 充电电流, DFN1*1-6L 很小封装2, 过压保护电路: PW2601PW2601 是 USB 输入过压保护限流保护芯片, 6.8V 关闭, 输出恒压 5.1V,可调过流 1A 保护。作用: 1,误插高压保护, 2, USB 热拔插尖峰保护, 3,快充充电器损坏异常高压保护2, 电路图:
