USB 输入带 6.1V 过压关闭, 40V 高压保护, 4.35V 锂电池 0.5A 充电管理板

2023-05-17 14:02:00
admin
原创
235

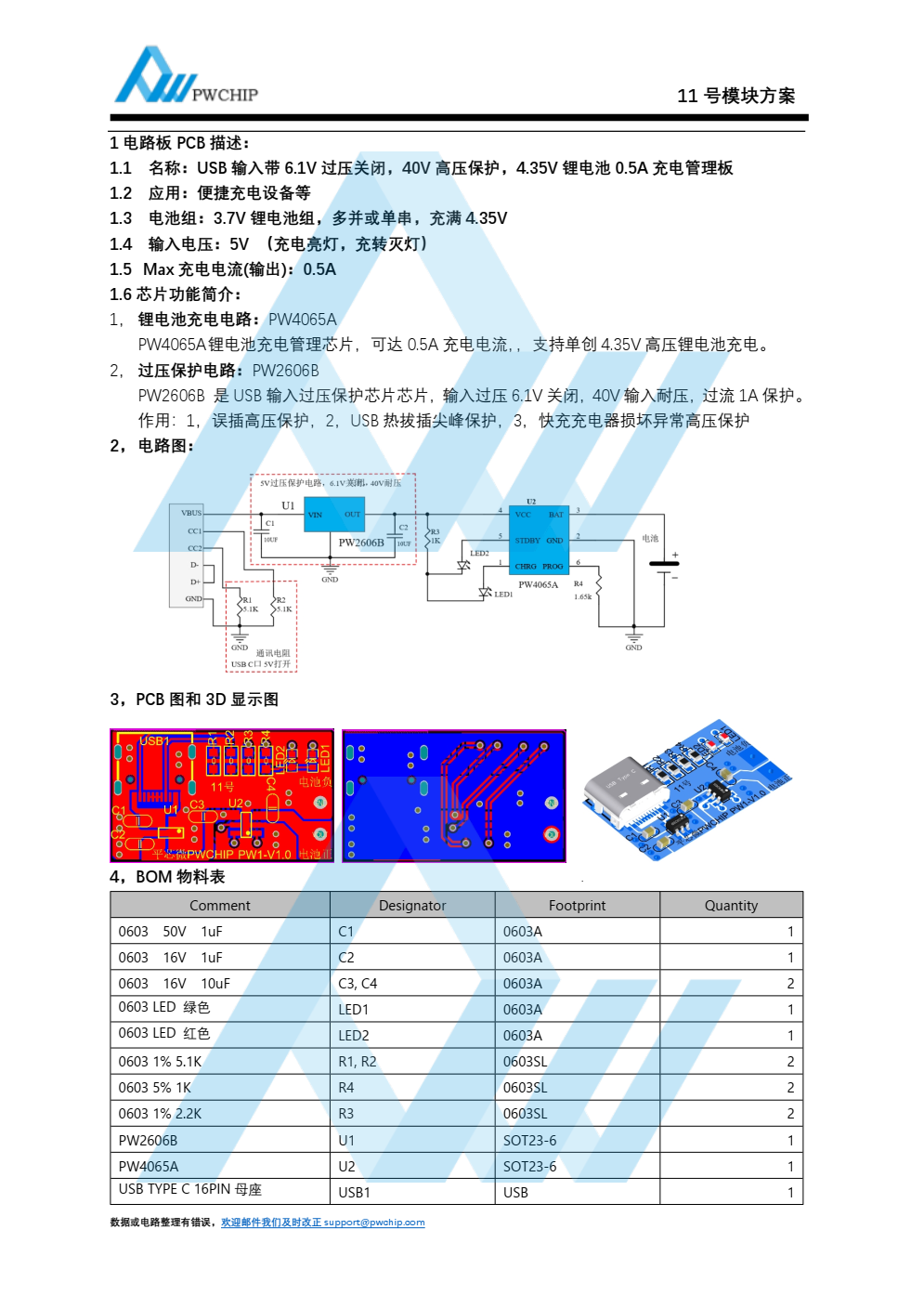

摘要:1 电路板 PCB 描述:1.1 名称: USB 输入带 6.1V 过压关闭, 40V 高压保护, 4.35V 锂电池 0.5A 充电管理板1.2 应用:便捷充电设备等1.3 电池组: 3.7V 锂电池组,多并或单串, 充满 4.35V1.4 输入电压: 5V (充电亮灯,充转灭灯)1.5 Max 充电电流(输出): 0.5A1.6 芯片功能简介:1, 锂电池充电电路: PW4065APW4065A锂电池充电管理芯片, 可达 0.5A 充电电流, ,支持单创 4.35V 高压锂电池充电。2, 过压保护电路: PW2606BPW2606B 是 USB 输入过压保护芯片芯片, 输入过压 6.1V 关闭, 40V 输入耐压, 过流 1A 保护。作用: 1,误插高压保护, 2, USB 热拔插尖峰保护, 3,快充充电器损坏异常高压保护2, 电路图:
