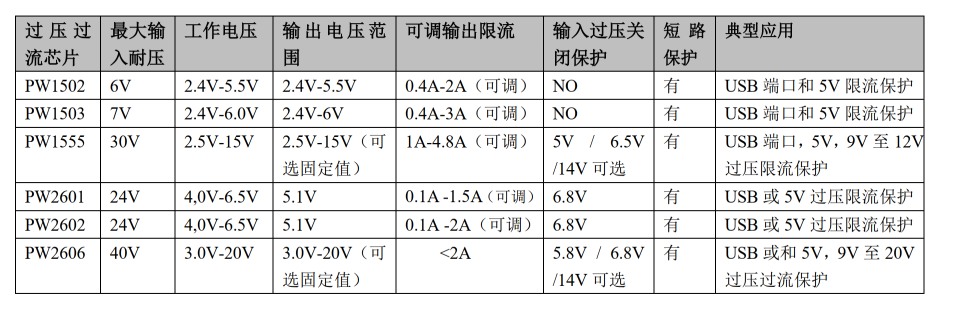

PW1503,PW1502 采用薄型（ 1 毫米） 5 针薄型 SOT23-5 封装，提供可调版本。

特征
⚫ 输入电压： 2.4V 至 6V， 0.4A-3A 可调节负载电流能力 PW1503
⚫ 输入电压： 2.4V 至 5.5V ， 0.4A-2A 可调节负载电流能力 PW1502
⚫ 可编程电流限制
⚫ 过温保护
⚫ 反向阻断（无体二极管）
⚫ 停机时， VOUT 可强制高于 VIN
⚫ 符合 RoHS 标准
⚫ 输出短路保护
⚫ EN 开关控制（完全关断）
应用
⚫ USB 充电器
⚫ 公共场所多 USB 充电器
⚫ USB 加密狗
⚫ minipic 配件

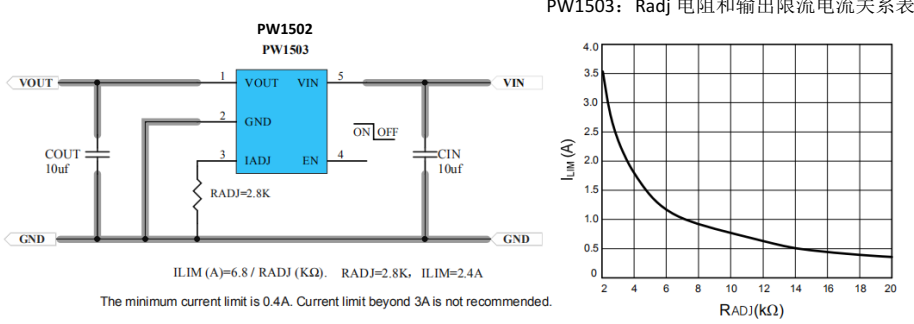

典型应用电路

引脚分配 / 说明

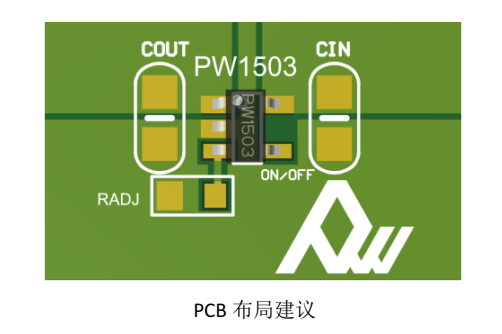

布局注意事项
为了获得更好的性能，必须严格遵守以下准则：
1. 保持所有电源线尽可能短和宽，所有电源至少使用 2 盎司铜踪迹。
2. 在所有电路下放置一个接地板，以降低电阻和电感，并改善直流电以及瞬态性能。
3. 将输出电容器尽可能靠近连接器，以降低阻抗（主要是电感）在端口和电容器之间，提
高瞬态性能。
4. 输入和输出电容器应靠近 IC 并连接到接地层减少噪声耦合。
5. 陶瓷旁路电容器应尽可能靠近 PW1503， PW1502 的 VIN 引脚和 VOUT 引脚。

特性表：

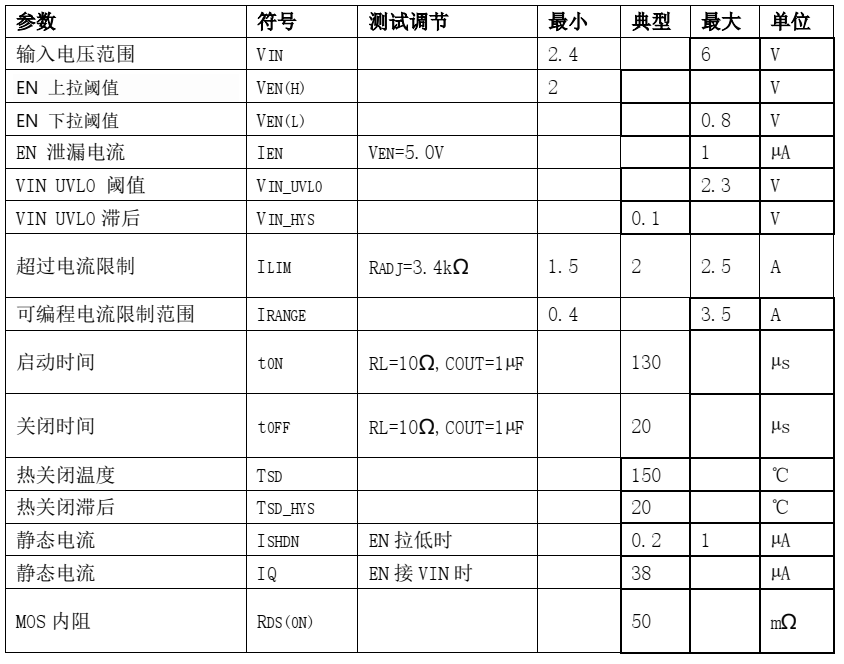

(VIN = 5V, COUT=10µF, TA = 25°C, 除非另有说明.)

信息
PW1503,PW1502 是一种限流 P 沟 MOSFET 功率开关温度保护。没有体二极管横跨漏极和源
MOSFET。它可以防止芯片失效后电流从输出流到输入端。
过电流保护
当检测到过流情况时，调节开关以实现恒定输出电流。如果过流状态持续很长时间，并导致
结温超过 150° C，开关关闭。一旦结温降至 130° C，零件将重新启动。
滤波电容器
为了防止在热插拔条件下输入电压下降， 10µF 陶瓷强烈建议使用从 VIN 到 GND 的电容器。
不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入
瞬态电压超过绝对最大供电电压，即使持续时间很短。
限流整定
电流限制可编程，以防止电源过电流和短路条件。将电阻 RADJ 从 IADJ 引脚连接到 GND，以
编程设定电流限制 ： ILIM(A)=6.8/RADJ (KΩ)

最小电流限制为 0.4A 。不建议电流限制超过 3A 。

最大输入电压考虑
对于任何应用， PW1503,PW1502 的输入电压不应超过最大值建议值（ 6V）。有些适配器可
能输出电压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于 VIN（ 6V）的电压
超调将显著降低 PW1503,PW1502 的可靠性，甚至可能导致 IC EOS 失效。
