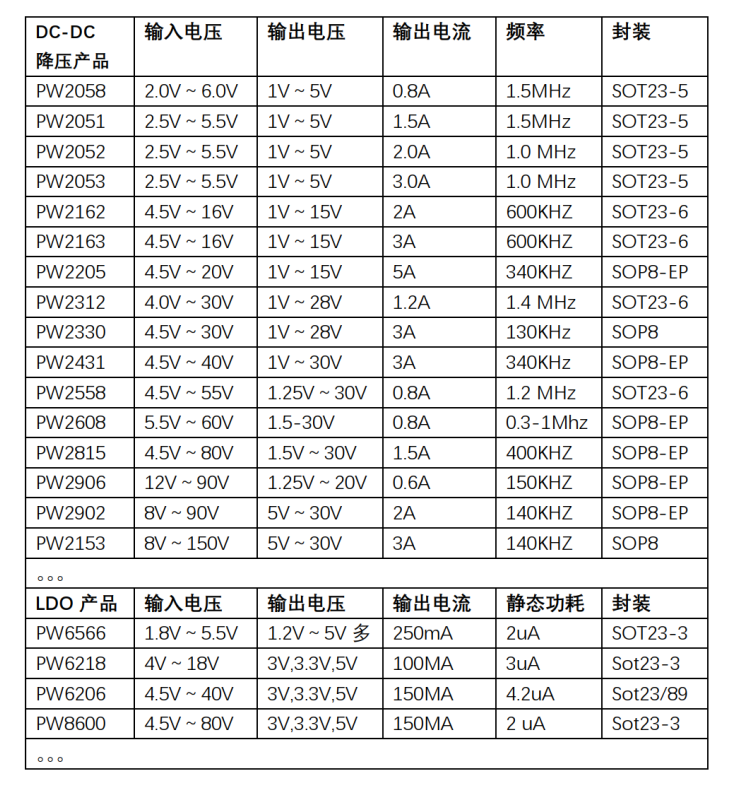

PW6206 系列是一款高精度，高输入电压，低静态电流，高速，低压降线性稳压器
具有高纹波抑制。在 VOUT=5V&VIN=7V 时，输入电压高达 40V，负载电流高达 300mA，
采用 BCD 工艺制造。 PW6206 提供过电流限制、软启动和过热保护，以确保设备在良好
的条件下工作

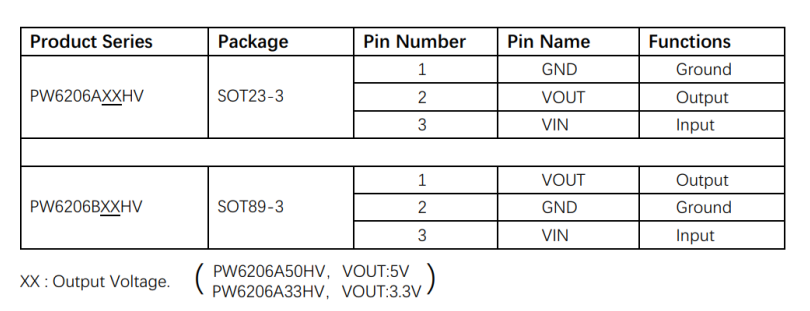

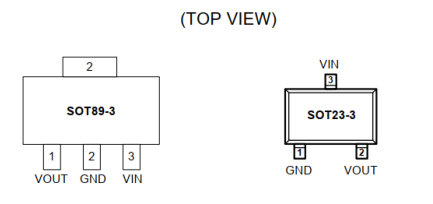

PW6206 调节器有标准 SOT89-3L 和 SOT23-3L 封装。标准产品无铅无卤。

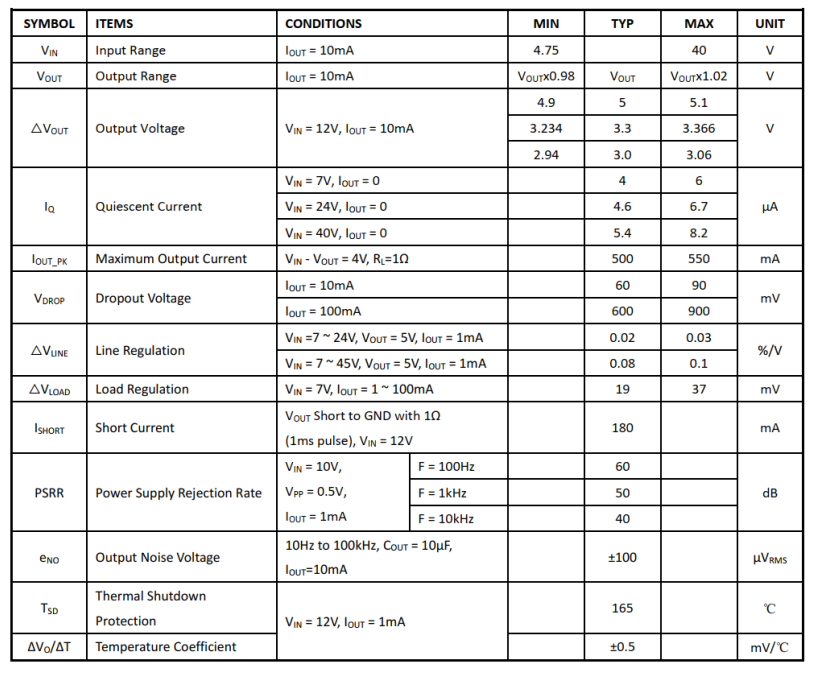

特点
⚫ 输入电压： 4.75V~40V
⚫ 输出电压： 1.8V~5.7V
⚫ 输出精度： <±2%
⚫ 输出电流： 150mA（典型值）
⚫ 最高 300mA@VIN=7V， VOUT=5V， PW6206B50HV 封装
⚫ 电源抑制比： 60dB@100Hz
⚫ 跌落电压： 600mV@IOUT=100mA
⚫ 静态电流： 4.2μA@VIN=12V（典型值）
⚫ ESD HBM:8KV
⚫ 推荐电容器： 10uF
应用 芯片 135 代 2845 理 8039 Mr。 郑， 技术工程 FAE
⚫ 智能电表
⚫ 车内娱乐
⚫ 电动自行车

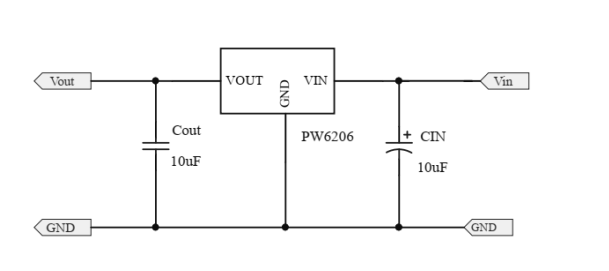

典型应用电路

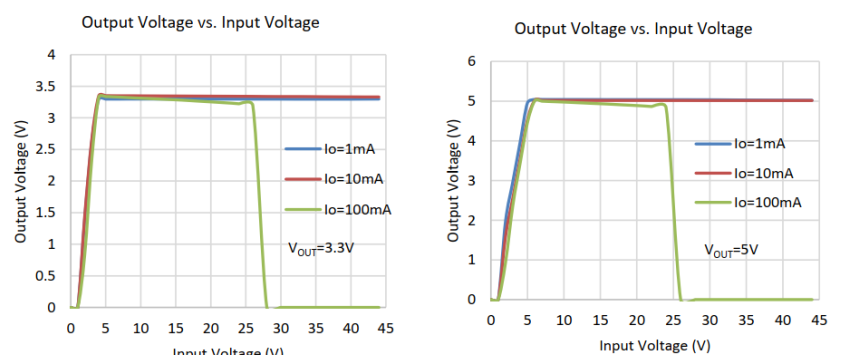

应用信息
输入电容器
VIN 和
GND 引脚之间需要
10μ
F 的输入电容。电容器应尽可能靠近
VIN 引脚，建议使用电
解电容器。必须考虑公差和温度系数，以确保电容器在整个温度和工作条件范围内工作。
输出电容器在实际应用中，选择输出电容器以保证其稳定运行是非常重要的。稳定和正确操作的最小电
容为
1μ
F。电容公差应在工作温度范围内±
30%或更好。建议电容器类型为
MLCC。
空载稳定性
PW6206 将在无外部负载的情况下保持稳定和调节。这在
CMOS RAM 保持活动应用中尤其重
要。
典型电路
下图显示了
PW6206 设备的典型应用电路。根据应用情况，应仔细选择外部组件的值。在插
拔应用中，由于芯片上电源的插入和拔出引起的过冲会损坏芯片，因此建议
VIN 小于
30V，
输入电压峰值不超过
45V。

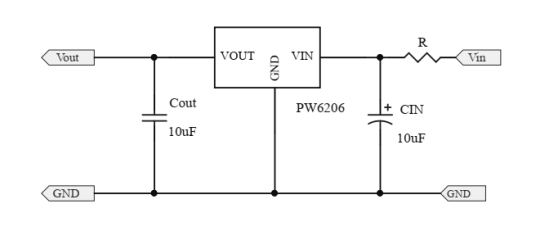

在封堵应用中，建议
R
、
Cin
选用如下：
1Cin=10UF~100UF
电解电容器，最大电压大于
50V
，
R=0
；
2Cin=1UF~10UF MLCC
，最大电压
V
大于
50V
，
R=2
Ω ，
1206
型电阻器应仔细选择，以确保有
足够的裕度来承受插入期间的浪涌电流。
