LTH7方案-锂电池的基础3大电路

基础电路。

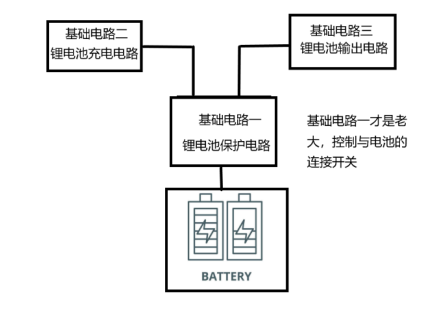

在锂电池上，需要三个电路系统： 1 ，锂电池保护电路， 2 ，锂电池充电电路， 3 ，
锂电池输出电路。

边充电边放电， 从这里可以看出是锂电池充电电路与锂电池两者一起给锂电池输出电路供电。

内容目录：

锂电池电路系统-2 锂电池充电电路之 LTH7 充电芯片

1 ， 单节的锂电池保护电路：
即锂电池保护板， 控制锂电池的过放电和过充电功能（过充电充电 IC 也会有）
有的锂电池厂家出厂就自带了保护板了（大部分是默认没带保护板），有的锂电池
没，就需要锂电池保护 IC 了。常用锂电池保护 IC 如：

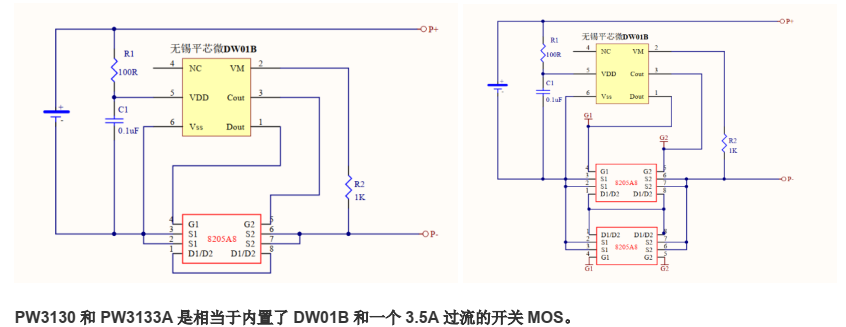

DW01B ， 特点：外置 MOS （ 8205A6 或者 8205A8 ），由于是外置 MOS ，过充电
电流和过放电电流可通过 很 多 个 MOS 并联来提高，这是最常见的，采用 SOT23-6 封
装。

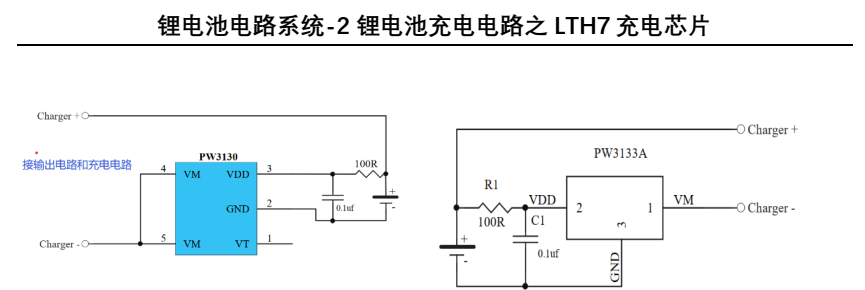

PW3130 ，特点：内置 MOS ，电路简单， 过充电电流和过放电电流是 3A ，适合功率
不大电子产品，采用 SOT23-5 封装。
PW3133A ，特点：内置 MOS ，电路简单，在 PW3130 的基础上再简洁了芯片体
积，采用 SOT23-3 封装。
DW01B 和 PW3130,PW3133A 的电路图如下：

2 ， 单节锂电池充电电路：
即给锂电池充电的控制管理芯片，有带充电电压检测，充满就停止。

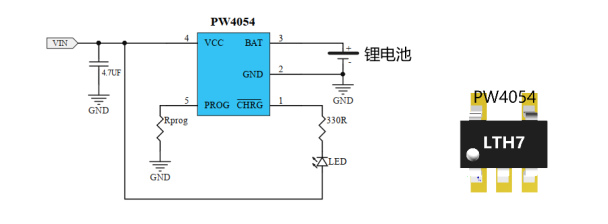

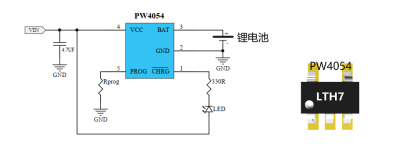

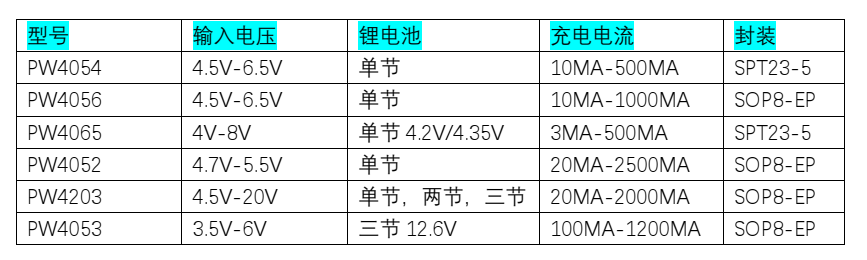

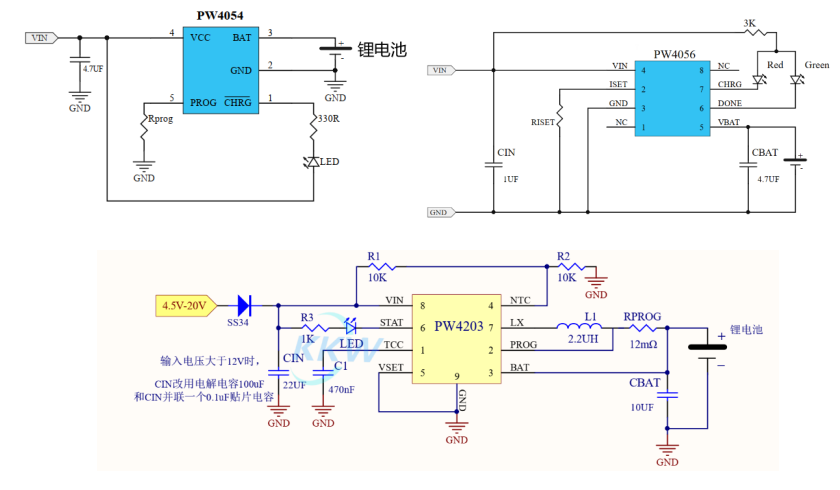

2-1 ， PW4054 ，特点： 500MA 充电电流， 5V USB 输入最常用的锂电池充电 IC ，采用
SOT23-5 封装；
2-2 ， PW4056 ，特点： 1A 充电电流， 5V USB 输入也是属于常用的锂电池充电 IC ，采用
SOP8 封装；
2-3 ， PW4203 ，特点： 5V,9V,12V,15V ， 20V 兼容高低压输入的锂电池充电 IC ，采用
SOP8 封装。
2-4 ， PW4065 ，特点： 500MA 充电电流， 5V USB 输入反接保护，电池反接保护，采用
SOT23-5 封装； PIN 对 PIN PW4054 ，并提供 4.2V 和 4.35V 充电版本，针对不
同的电池充电。
