一般说明

LP3100 DC/DC 转换器集成了两个低噪声、高效率的双输出电荷泵,包括一个逆变输
出和一个升压输出。该器件在
2.5V 4.8V 的输入电压下工作,并提供 2 倍于输入电压的升
压输出电压(
VP )。负反转输出( VN )从正输出 VP 转换为 -1X
LP3100 是在一个小的 TDFN-12 引脚封装,具有一个底部暴露的热垫,以提供最佳的散
热。小包装尺寸和低外部零件数量使该设备非常适合于移动产品的
TFT-LCD 应用。设备的工
作温度范围是从
+85 ℃到额定温度。

特征
2.5V 4.8V 输入电源电压范围
对于正电压,自适应 1.5x/2x 模式切换,对于负电压,为 -1x 模式
VP 输出范围: 5.4V 5.9V
VN 输出范围: -5.4V -5.9V
大电流输出:
Vin=2.8VIout=±40mA
Vin=3.3VIout=±60mA
内置上电顺序
TDFN-12 1.5mmX2.4mm 包装

应用 芯片
移动设备、智能手机
便携式媒体播放器 /MP3 播放器
蜂窝智能手机
LCD 偏置功率

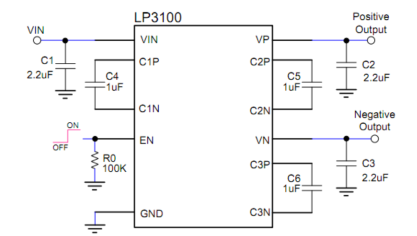

典型应用电路
