过压保护IC适用的型号为PW2606。

            PW2606  是一种前端过电压和过电流保护装置。它实现了从2.5V到40V的宽输入电压范围。过电压阈值可以外部编程或设置为内部默认设置。集成电源路径nFET开关的超低电阻确保了电池充电系统应用的更好性能。它可以提供高达2A的电流,以满足电池供电系统。它集成了超温保护关机和自动恢复电路与滞后,以防止过电流事件。该设备可在超小型SOT23-6L封装,为小面积应用的理想选择。

特征

⚫ 绝对最大输入电压:40V

⚫ 最大负载电流:2A

⚫ 极低功率路径电阻:100mΩ(典型值)

⚫ 固定内部OVP阈值:6.1V/6.8V(典型值)

⚫ OVP响应时间:50ns

⚫ 内部15毫秒启动或OVP恢复延迟

⚫ 内部软启动,防止冲击电流

⚫ 热停堆保护和自动恢复

⚫ 输出短路保护

⚫ 符合RoHS且无卤素

⚫ 紧凑型封装:SOT23-6L

应用

⚫ 可穿戴设备

⚫ 移动设备

⚫ n-Car装置
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

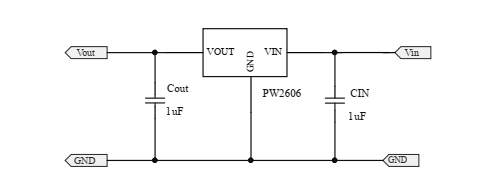

典型应用电路
