2A锂电池充电管理芯片,过温保护

             PW4052 是一颗适用于单节锂电池的、具有恒压/恒流充电模式的充电管理 IC。该芯片采用开关型的工作模式， 能够为单节锂电池提供快速、 高效且简单的充电管理解决方案。
             PW4052 采用三段式充电管理，当电池电压低于 2.9V（Typ）时，采用涓流模式充电， 充电电流为满充电流的 2/10（Typ） ；当电池电压高于 2.9V（Typ）时，采用全电流充电， 充电电流由外部的 SENSE 电阻设定；当电池接近浮充电压时， 采用恒压充电，充电电流逐渐减小； 当充电电流减小至 2/10（Typ）电流时， 充电完成；如果电池电压降低至再充电电压 4.05V（Typ）时， PW4052 会再次重启充电； 当去掉输入电源时，芯片自动进入休眠模式， 电池的漏电电流降至 2uA（Typ） 。
             PW4052 内置防倒灌功能，不需要额外的外部二极管； PW4052 还设计有欠压保护、芯片过温保护等保护功能； 该芯片提供 SOP8-EP 封装。
特点
⚫  输入电压范围：  4.7V~5.5V  ；
⚫  恒压  /  恒流模式充电；
⚫  1MHz  （  Typ  ） 固定开关频率；
⚫  充电效率高达  90%  以上
⚫  内置防倒灌功能， 不需要外部二极管；
⚫  充电电压  4.2V±1%
⚫  充电电流外部可设置；
⚫  涓流充电；
⚫  自动再充电；
⚫  休眠模式；
⚫  双灯显示充电状态
⚫  欠压保护
⚫  过温保护
应用
⚫  备用电源；
⚫  便携式设备；
⚫  锂电池充电器；
⚫  手持设备
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

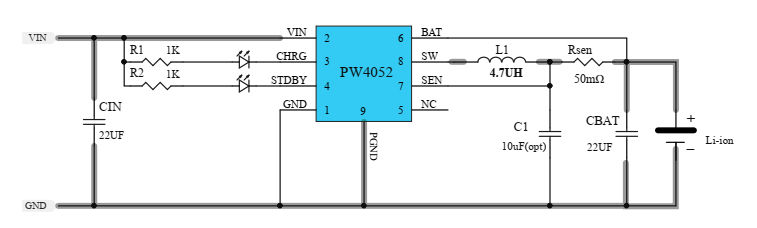

典型应用电路
