IP2723T集成多种协议、用于 USBC 端口的快充协议 IC

2021-01-13 17:48:00
admin
原创
10
1. 特性
    快充规格
    集成    QC4/QC4+   输出快充协议
  兼容    QC2.0/QC3.0
  支持    Class B    电压等级
    集成    FCP    输出快充协议
    集成    SCP    输出快充协议
    集成    AFC    输出快充协议
    集成    MTK PE+ 1.1&2.0    输出快充协议
    集成    USB C DFP    协议,支持输出快充
    兼容    BC1.2   、苹果、三星手机快充
    集成    USB Power Delivery     PD2.0/PD3.0   )协议
    PD3.0 with PPS USB-IF    协会认证编号:
TID:3135
    集成    TYPE-C DFP    协议
    自动检测    TYPE-C    设备的插入和拔出
    集成标准的    PD2.0/PD3.0/PPS    协议
    集成对    E-MARK    线缆的识别和支持
    自动检测    DP   ,    DM    上电压对应的快充请求,通
过调节
  FB    精确控制输出电压
    电源管理
    集成    ADC    检测外扩    NMOS    路径电流
    内置功率路径管理
    内置自动控制泄放电路功能
    支持自动进入待机低功耗模式
    多重保护、高可靠性
    输出过流、过压、短路保护
    NTC    过温保护
    DP,DM,CC1,CC2    过压保护
    DP,DM    对地弱短路保护
    DP/DM/CC1/CC2    均支持    20V    高耐压
    灵活定制,支持在线升级
    宽工作电压范围:    3 V~30V
    封装    QFN24
2. 简介
    IP2723T    是一款集成多种协议、用于    USB    输出端口的快充协议    IC   。 支持多种快充协议,包括    USB TypeC DFP    ,    PD2.0/PD3.0/PPS , HVDCP QC4/QC4+/QC3.0/QC2.0    (    Quick Charge    ) ,    FCP     Hisilicon® Fast Charge Protocol   ),    SCP     Super Fast Charge   ),    AFC     Samsung® Adaptive Fast Charge   ),   MTK PE+ 2.0/1.1   (    MediaTek Pump Express Plus 2.0/1.1   ),    Apple 2.4A   ,    BC1.2    以及三星    2.0A   。 为适配器、车充等单向输出应用提供完整的    TYPE-C    解决方案。
  IP2723T    具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低    BOM    成本。
3. 应用
    适用于单向快充输出应用
    交流电源适配器
    车充
    带    PD    输出功能的系统应用
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
4. 典型应用原理图

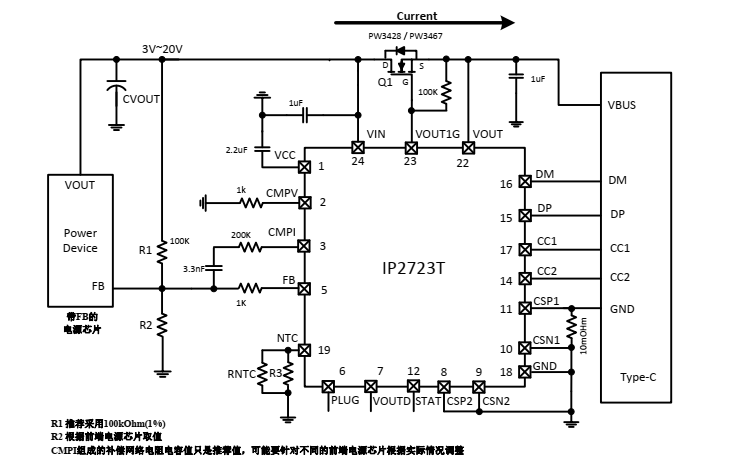

FB    分压电阻调压模式

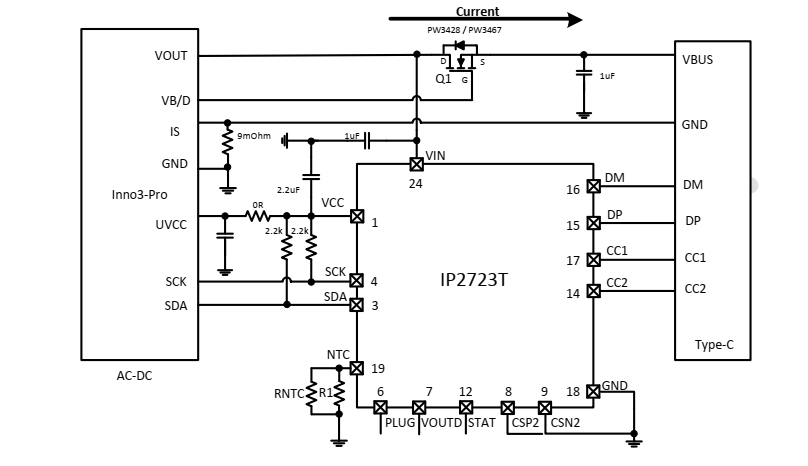

I2C  调压模式
