概述

锂离子电池在如今是广泛应用存在我们生活中的方方面面的电子产品中。如,电子玩具,美容仪,医疗产品,智能手表,手机,笔记本,电动汽车等等非常多。

单节锂电池的供电电压是 3V-4.2V直接,而随着消费类电子产品的日新月异,对于功率的要求已经达不到要求了。双节锂电池的供电电压 6-8.4V,在同样电流情况下,功率得到增加。才能满足一些 20W等功率得输出应用。

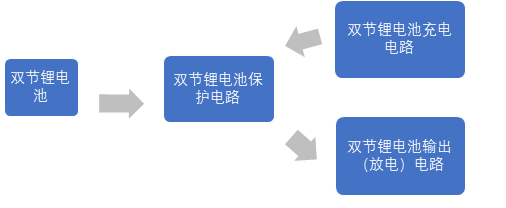

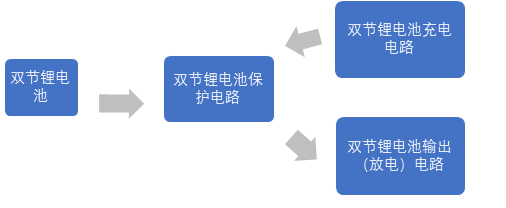

在产品设计和芯片应用中,锂电池的电路,离不开三大基本电路,来控制锂电池的充电,放电。


双节串联锂电池可以提供 6V-8.4V的供电电压,双节串联锂电池充电管理芯片也可以选择 5V升压型的 PL7501C,和 9V-20V降压型的 PW4203




•    节锂电池充电电路

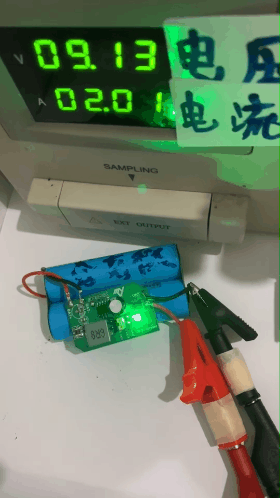

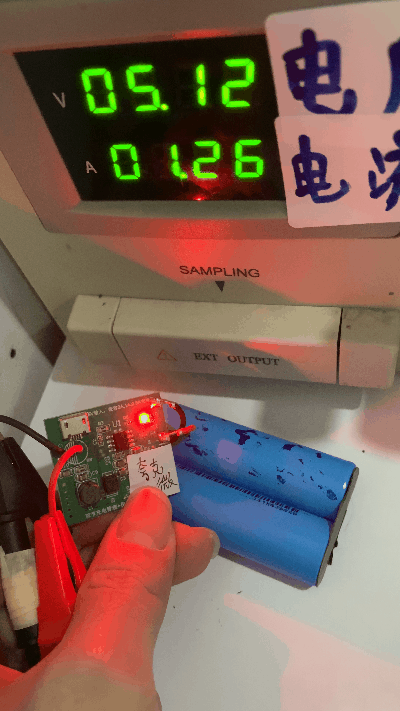

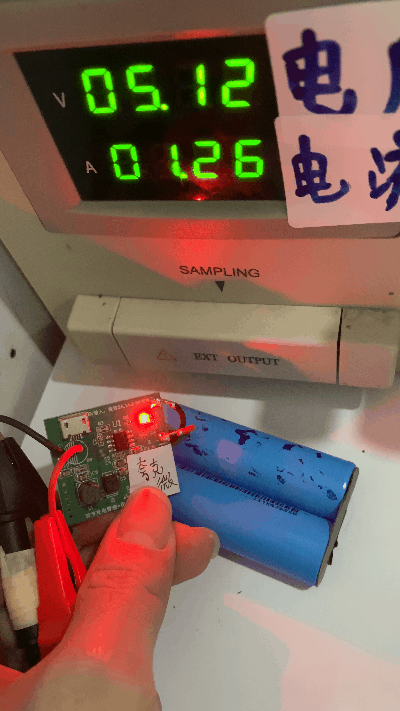

1,USB口常用的 5V输入, 升压 8.4V充双节锂电池充电。最大充电电流 1A(电池端 )。提供了一个充电常亮,充满灭灯的充电指示灯。

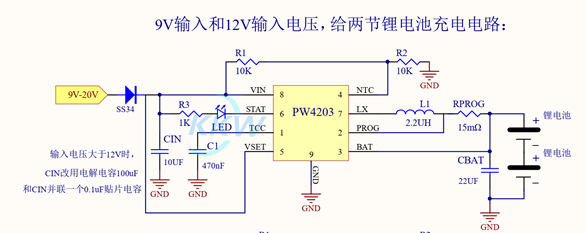

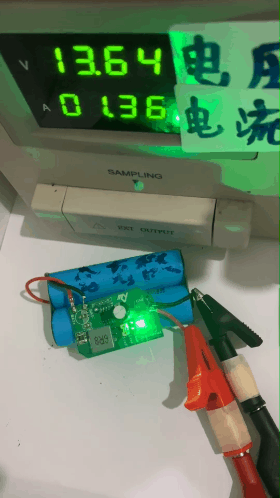

2,DC直流 9V-20V输入,降压 8.4V给双节锂电池充电,充电电流最大 2A。提供了一个充电常亮,充满灭灯的充电指示灯。

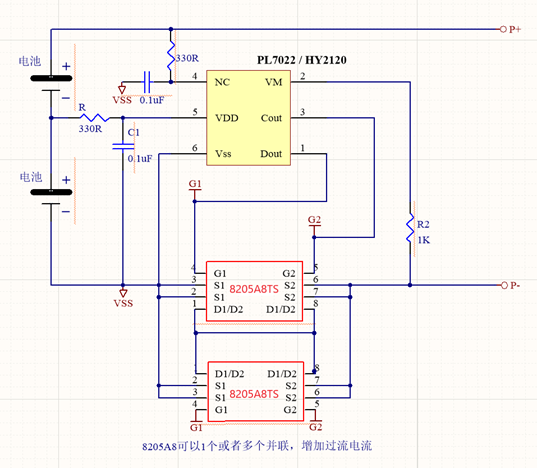

双节锂电池保护板电路图:

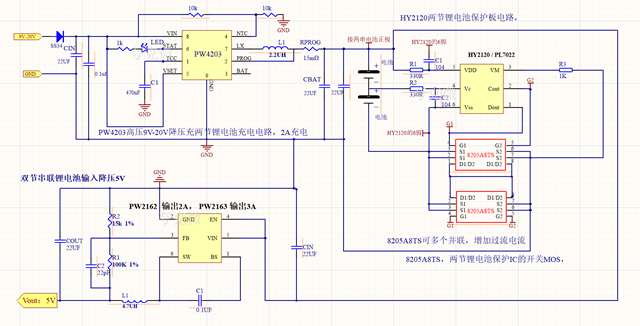

三个电路系统的组合电路图:  1 ,双节锂电池保护电路 PL7022 或者 HY2120   2 ,双节锂电池充电电路 PW4203   3 ,双节锂电池输出 5V 电路 PW2162 或者 PW2163
