三节锂电池充电管理芯片，IC方案

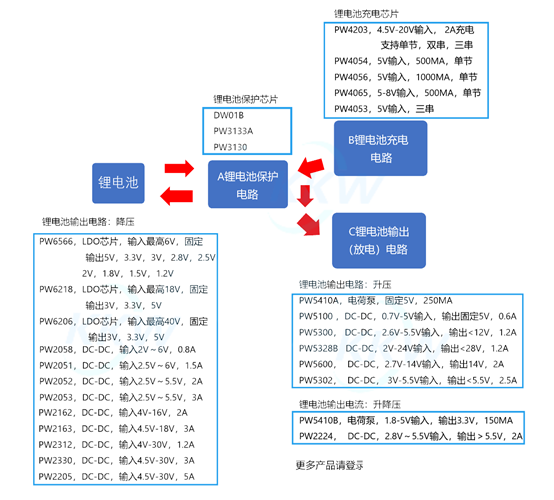

关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统：  1，三节锂电池保护电路，  2，三节锂电池充电电路，  3，三节锂电池输出电路。

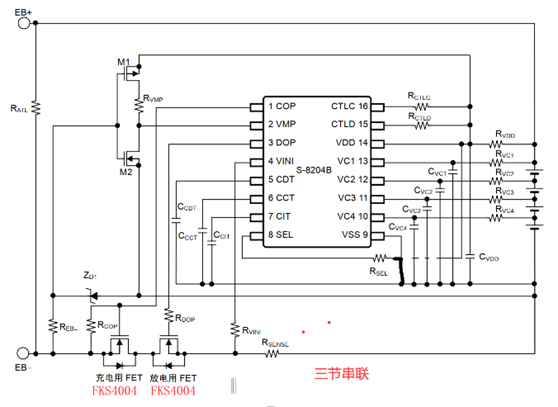

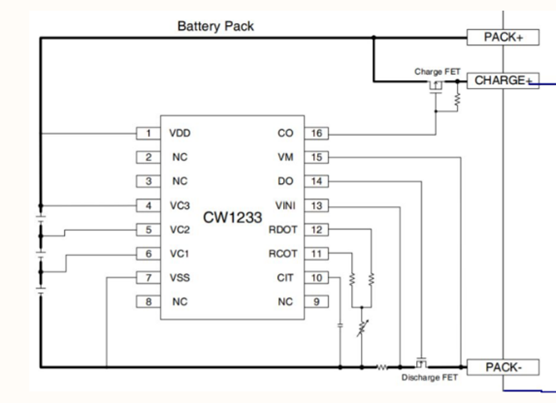

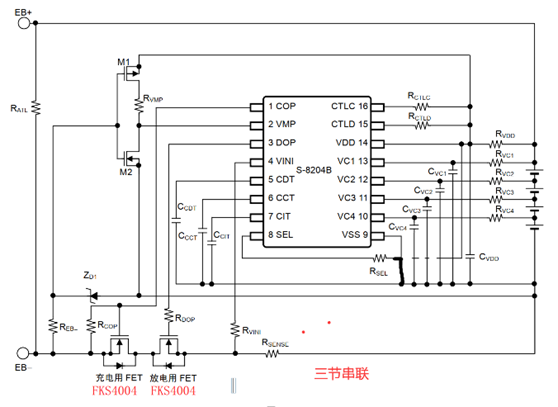

1.三节锂电池保护电路，芯片电路图

控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等

2.三节锂电池充电电路

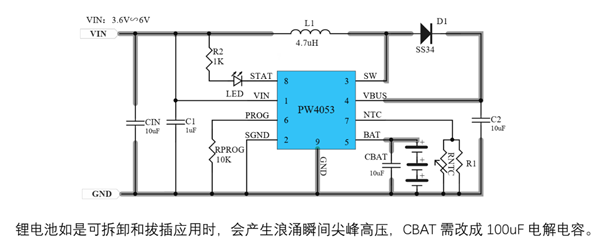

PW4053，输入 5V，升压输出 12.6V的三节锂电池充电管理芯片， 1A；

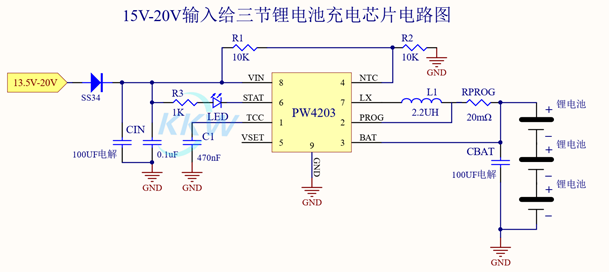

PW4203，输入 15V-20V，降压输出 12.6V的三节锂电池充电电流芯片， 2A

3.三节锂电池输出电路

对于三节锂电池的输出来说，如果是 DC-DC的话，就由 1A-5A的多种选择了。

如果是 LDO的话，就有两个， PW6218输入电压最大 18V， PW6206输入电压最大 40V，都是 SOT23-3封装。
