两节锂电池充电芯片，和保护IC的接法

1.两节锂电池的充电电路：可以分为三种方式。

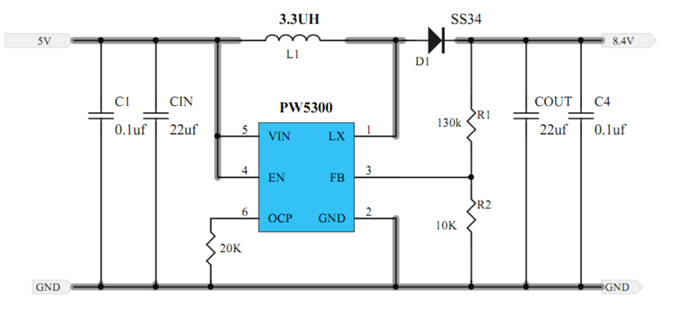

第一种， USB口的 5V输入，使用一颗 SOT23-6的升压 IC，直接升压到 8.4V.电流在 1A以下。优点是成本最低，缺点是，没有锂电池充电控制逻辑，和锂电池指示灯。

由于最早期时，专门的双节充电芯片还很少不常见和难购买的问题，才很多迫不得已采用 DC-DC升压来做，

第二种充电电路：

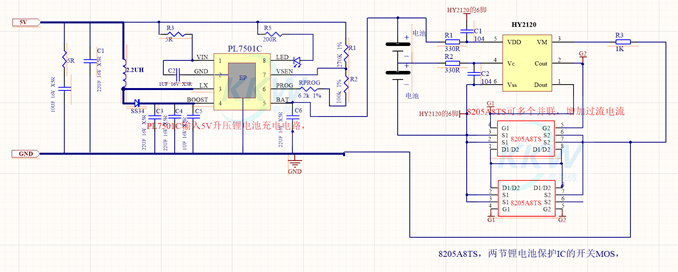

目前主流 5V输入，专门升压充两节的锂电池充电芯片已经是很普遍了，如 PL7501C，常见物料，升压 +充电 +指示灯，采购也方便，成本也低，也是都转用专门的两节锂电池充电管理芯片 PL7501C。

第三种充电电路：

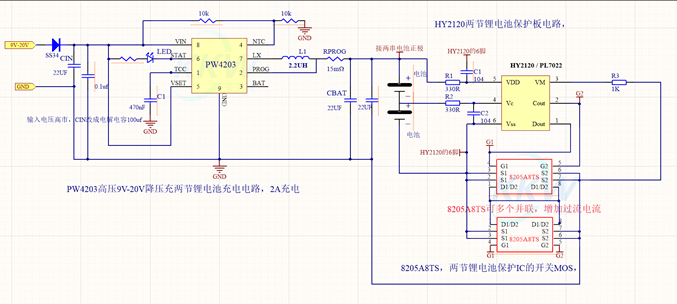

高压输入 9V至 20V范围的，降压型的充电电路。如 PW4203，输入范围 9V-20V，充电电流可达 2A。 MOS管 8205A8TS， TSSOP8封装。可以多个 MOS并联来达到和提高更大的过流保护值。

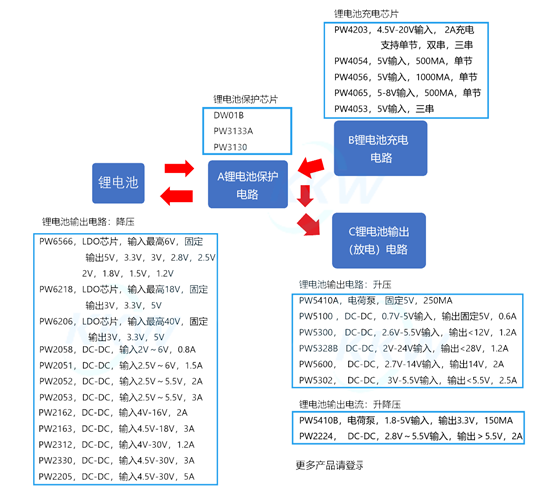

2.两节锂电池输出电路：

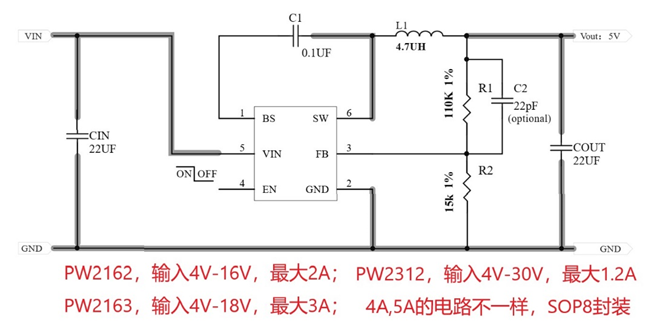

对于两节锂电池的输出来说，如果是 DC-DC的话，就由 1A-5A的多种选择了。

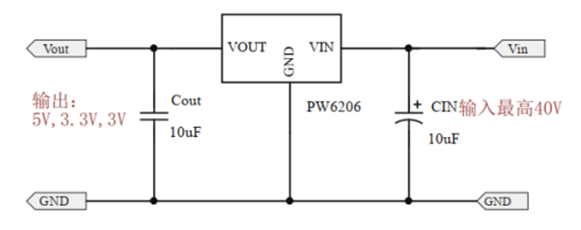

如果是 LDO的话，就有两个， PW6218输入电压最大 18V， PW6206输入电压最大 40V，都是 SOT23-3封装。
