两节锂电池保护IC,芯片电路图如何设计

2020-12-11 09:52:00
admin
原创
1282

两节锂电池出了充电电路外,必须搭配的也就是两节锂电池的保护板电路和芯片了。对两节节串联可再充电锂离子 /锂聚合物电池的过充电、过放电和过电流进行保护。和电池反接保护功能,这些都是极其重要的。


首先设计两节锂电池保护电路,我们需要先根据实际要求和功能选定一款两节锂电池保护芯片,如 HY2120,PL7022等。通过保护芯片来进行外围的设计。

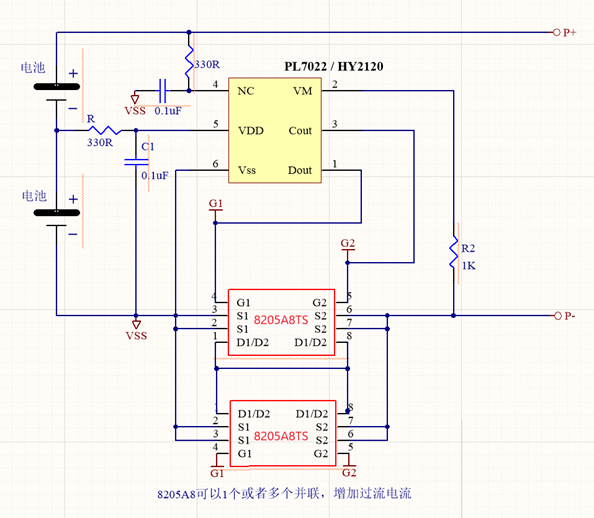

两节锂电池的保护芯片电路的过电流保护阈值是由开关 MOS8205A8TS来决定的,如果觉得小,可以多个进行并联的操作,达到增大过流电流的应用。

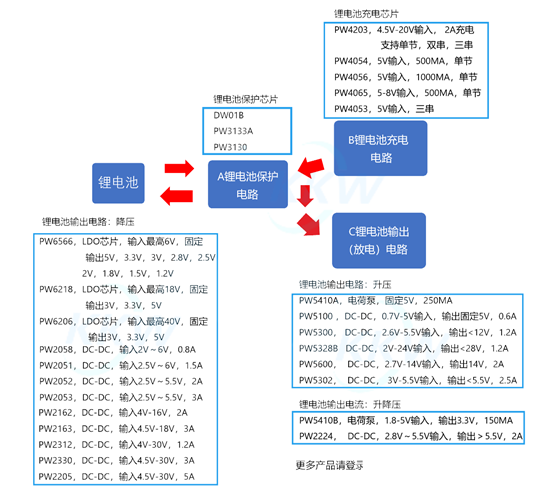

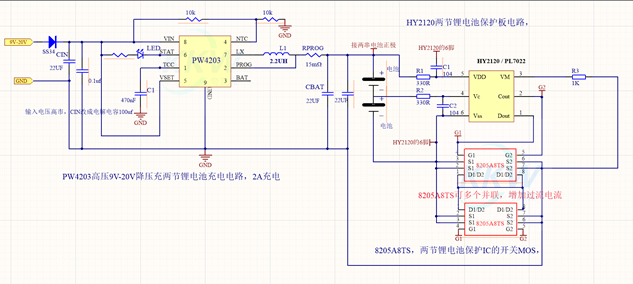

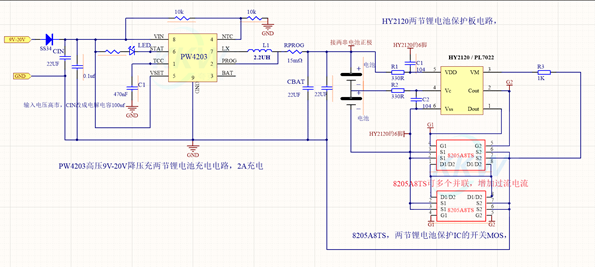

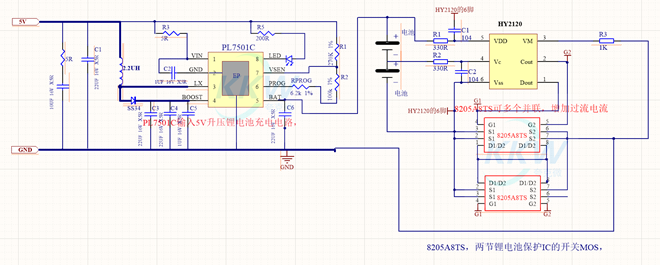

对于两节锂电池保护芯片电路和两节锂电池的充电电路是如果接在一起,组成一个充放电工作的电路。再加上锂电池输出电路的话,可以边充边放。


同时两节锂电池供电电压不是固定恒压的,我们需要进行降压或者升压的 DC-DC芯片或者 LDO来达到我们需要的电压要求,如:

PW2162,输入 4V-16V,输出电流 2A,可调输出 DC-DC

PW6206,输入 3V-40VLDO线性,输出 3V,3.3V,5V
