5V降压 1.2V稳压芯片， 3.7V降压 1.2V稳压芯片， 5V降压 1.2V降压芯片， 3.7V降压 1.2V降压芯片，输出电流 0-3A，效率可高达 95%的电源芯片。

3.7V这个电压是比较常见的锂电池的标称电压，但是实际上， 3.7V的锂电池从满电和放电停止的电压变化是 3V-4.2V之间，这个输入电压范围还是有很多合适的 DC-DC降压芯片和 LDO芯片选择的。

LDO芯片：一般是 PW6566线性稳压器，外围简单， SOT23-3封装，即常见的贴片三极管封装，最大电流是 250MA. 输出电压固定版本： 5V,3.3V,3V,2.8V,2.5V,1.8V,1.5V1.2V等。

DC-DC降压芯片：最高输入电压在 4V多，可以不用像 5V那么多考虑，可以直接用几款降压芯片来做选择：

1，PW2058，可调输出，最大 0.8A电流，效率 95%

2，PW2051，可调输出，最大 1.5A电流，效率 95%

3，PW2052，可调输出，最大 2.0A电流，效率 95%

4，PW2053，可调输出，最大 3.0A电流，效率 95%

同时 PW2058/1/2/3的 PIN脚功能是一样的，可以在同一个 PCB布局和板子上进行不同电流和效率的测试验证等。以此可以让工程师更快和方便选型和得到合适的功能降压芯片。

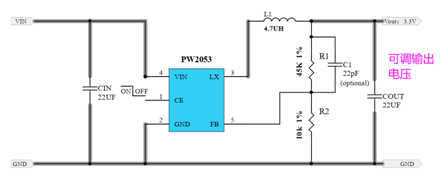

举例： PW2053的典型电路图：

5V的输入电压，我们知道在有些电源或者供电的 5V输入可能是不稳定的，比如拔插造成的瞬间尖峰电压 6V,8V等，就需要选择更宽输入范围的降压芯片和 LDO来搭配了。

如果是 5V稳定电压，则可以用跟上面说的 3.7V的 PW2058/1/2/3那几款降压芯片了。

宽范围的 DC-DC降压芯片：

1， PW2162，输入 3.3V-16V范围，输出电流最大 2A

2， PW2163，输入 4.5V-18V范围，输出电流最大 3A

3， PW2312，输入 4.5V-30V范围，输出电流最大 1.2A

4， 这三款的 Pin脚功能是一样的，也是可以提供了很多方便，可以在同一个 PCB布局和板子上进行测试和验证最终确定等

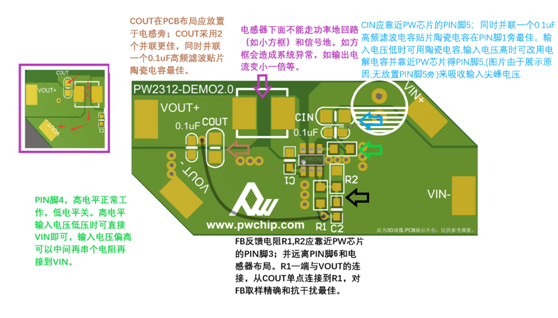

典型参考电路图： PW2312示例

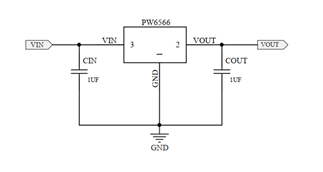

LDO线性稳压 1.2V

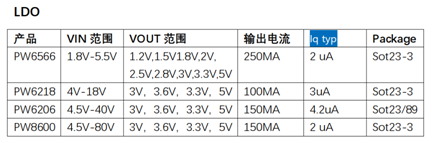

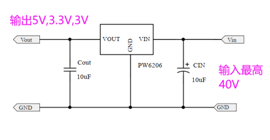

LDO的选择如，采用 PW6566，如果是输出 5V,3.3V,3V，输入电压高的，可以用 PW6206。
