3.7V降压3V，5V降压3V高效率降压芯片 - 芯片信息

3.7V降压 3V， 5V降压 3V的电路和芯片解决方案有 2种： 1，降压芯片， 2， LDO芯片。

解决方案 1，降压芯片

3.7V大家都知道是锂电池多，确实是 3.7V锂电池的话，锂电池的充满电和放电后的电压变化是在： 3V-4.2V之间，带保护板的锂电池。 3V输入降压 3V的话，降压芯片的占空比都是 95%以上，输出电压能在 2.8V左右。一般都可以接受就不用到升降压芯片 PW2228A了 .

5V输入分 2种情况， 1是稳定的 5V电源， 2是不稳定的 5V电源，有时电压会高于 5V，或者经常拔插尖峰电压高于 6V等。就需要更高输入的降压芯片来完成工作。

如上表，我们的出方案：

方案 1： 3.7V和稳定 5V输入的降压芯片：

PW2051/2/3/8/7 内置功率 MOSFET，集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用。

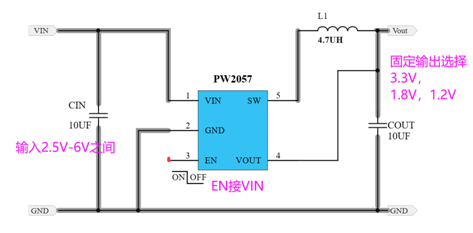

PW2057是不同的 PIN脚，脚位， PW2058/1/2/3都是相同的 PCB布局和电路。

方案 2：不稳定的 5V输入和比 5V高电压产生的的。

虽然输入电压是宽些，但是这个不是重点，注意是看输出电流来选择合适的芯片了。

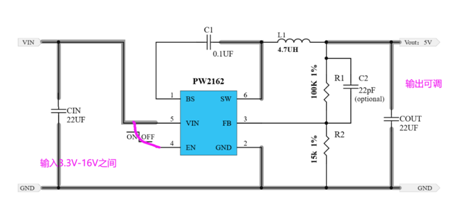

常用的都是 PW2162这款看起来最多了。

解决方案 2， LDO芯片

LDO由于是线性降压，所以外围少，静态功耗低，但是就是工作功耗高，效率不高，这点也是常识了。

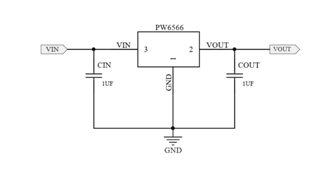

LDO输入稳定的 5V的话，就是 PW6566了，输出固定 3V，外围就是 2个电容， SOT23-3三极管封装。

其他都是更高输入电压范围，用来做 5V也是可以的。

LDO产品输入电压输出电压输出电流静态功耗封装

PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3

PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3

PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89

PW8600 4.5V～ 80V 3V,3.3V,5V
