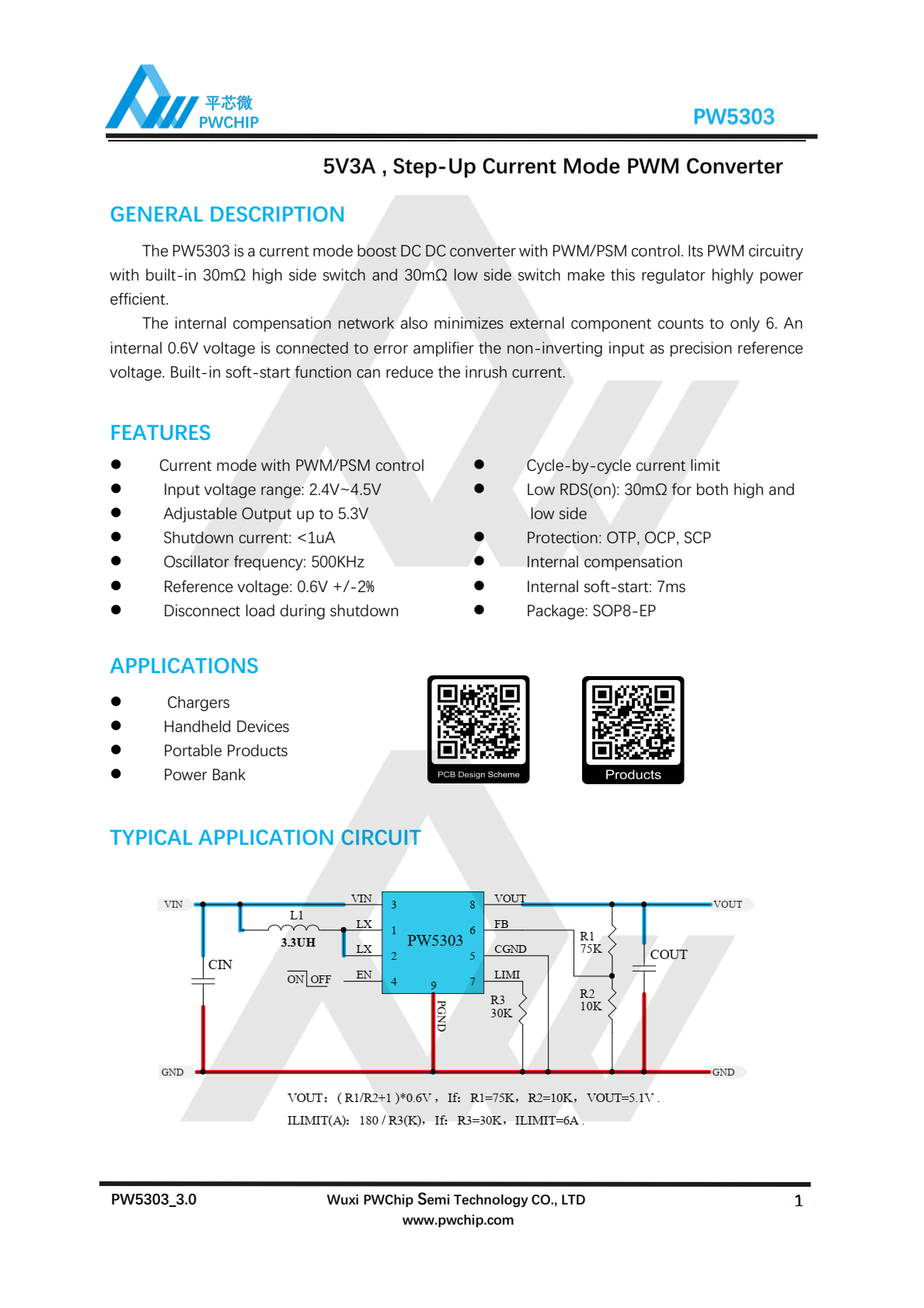

PW5303是带有PWM/PSM控制的电流模式升压DC-DC转换器

一般说明

PW5303是带有PWM/PSM控制的电流模式升压DC-DC转换器。其PWM电路

内置30mΩ高压侧开关和30mΩ低压侧开关，使该稳压器具有高功率

有效率的

内部补偿网络还将外部部件计数降至6。一

内部0.6V电压连接到误差放大器，非反相输入端作为精确参考

电压内置软启动功能，可降低浪涌电流。

特征

⚫ 带PWM/PSM控制的电流模式

⚫输入电压范围：2.4V~4.5V

⚫可调输出高达5.3V

⚫ 停机电流：<1uA

⚫ 振荡器频率：500KHz

⚫ 参考电压：0.6V+/-2%

⚫ 停机期间断开负载

⚫ 逐周期电流限制

⚫ 低RDS（开启）：高侧和低侧均为30mΩ

⚫ 保护：OTP、OCP、SCP

⚫ 内部薪酬

⚫ 内部软启动：7ms

⚫ 包装：SOP8-EP
