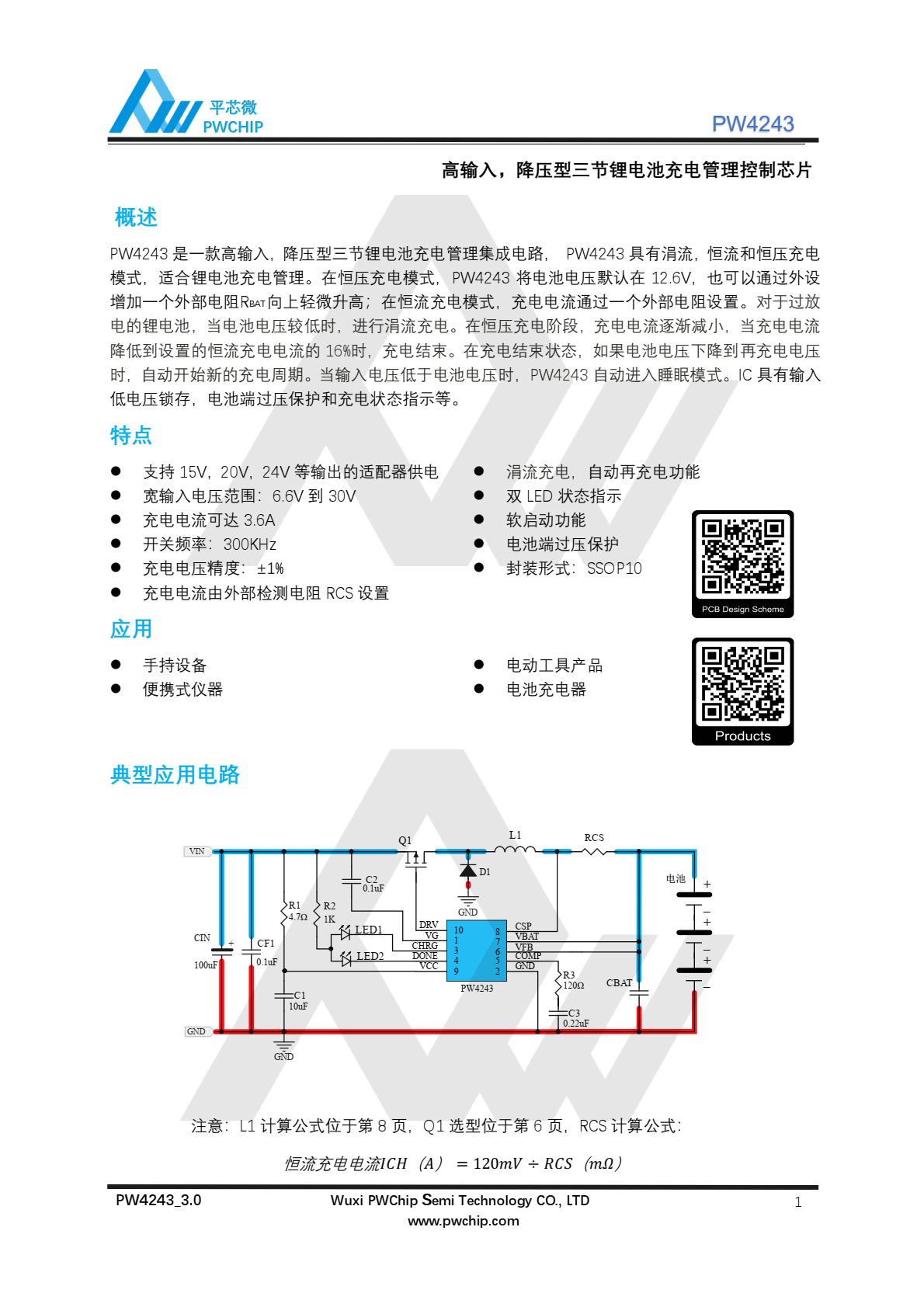

概述

PW4243 是一款高输入，降压型三节锂电池充电管理集成电路， PW4243 具有涓流，恒流和恒压充电
模式，适合锂电池充电管理。在恒压充电模式， PW4243 将电池电压默认在 12.6V，也可以通过外设
增加一个外部电阻RBAT 向上轻微升高；在恒流充电模式，充电电流通过一个外部电阻设置。 对于过放
电的锂电池，当电池电压较低时，进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流
降低到设置的恒流充电电流的 16%时，充电结束。在充电结束状态，如果电池电压下降到再充电电压
时，自动开始新的充电周期。当输入电压低于电池电压时， PW4243 自动进入睡眠模式。 IC 具有输入
低电压锁存，电池端过压保护和充电状态指示等。

特点
⚫ 支持 15V， 20V， 24V 等输出的适配器供电
⚫ 宽输入电压范围： 6.6V 到 30V
⚫ 充电电流可达 3.6A
⚫ 开关频率： 300KHz
⚫ 充电电压精度： ±1%
⚫ 充电电流由外部检测电阻 RCS 设置
⚫ 涓流充电， 自动再充电功能
⚫ 双 LED 状态指示
⚫ 软启动功能
⚫ 电池端过压保护
⚫ 封装形式： SSOP10
