12V输入单节锂电池充电芯片PW4203

PW4203是一款 4.5V-22V输入，最大 2A充电，支持 1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片 VSET引脚选择 1节充电或 2节串联充电 3节串联充电。 PW4203集成了频率 800kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。

PW4203具有输入过压保护 24V，和低压启动保护 3.9V，还具有输出 VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。

PW4203还具有过时充电设定，通过 C1的电阻容值来编程充电时长，一旦超时， IC将停止充电操作并闭锁。只有重新插入电源或重新插入电池，才回复正常充电。

芯片 5引脚 VSET选择几节的锂电池

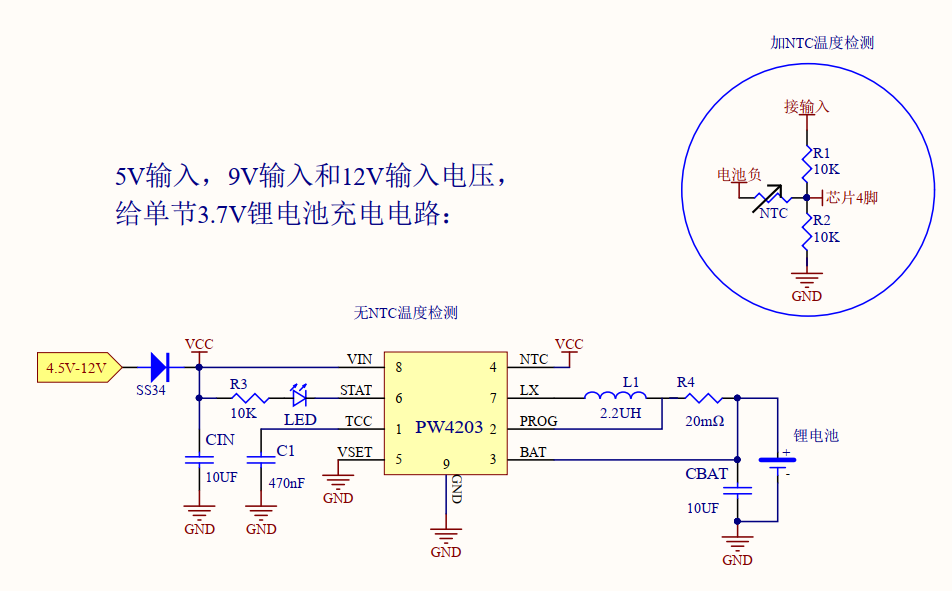

1， 单节锂电池，引脚 VSET接地 GND，输入电压需 4.5V起以上；

2， 两节串联锂电池，引脚 VSET接输入 VIN，输入电压需 8.8V起以上；

3， 三节串联锂电池，引脚 VSET不接， NC悬空，输入需 13V起以上。

芯片 2引脚 PROG选择充电电流最大值

通过改变 RPROG的电阻阻值来反馈给芯片，控制最大充电电流值。

计算公式： R PROG （ mR） =25/ I CHG （ A），例如 RPROG=20mR，充电电流是 1.25A。

芯片 1引脚 TCCT是可设置充电时间

通过 C1的电阻容值来编程充电时长，一旦超时， IC将停止充电操作并闭锁。只有重新插入电源或重新插入电池，才回复正常充电。

计算公式：C1 =2*10 ^-11TCC ，TCC是目标恒定充电时间

芯片 4 引脚 NTC 是电池 NTC 过温保护

1，不需要NTC功能时，NTC引脚一个电阻10K接VIN，一个电阻10K接GND，PW4203正常工作；

3，需要NTC电池温度检测功能时，NTC引脚出了加2个贴片电阻R1和R2，具体信息看PW4203规格书第9页。

元器件选择：

CIN 和 CBAT 贴片陶瓷电容 0805 或 1206 等

C1 贴片陶瓷电容 0603

L1 贴片电感器，可根据充电电流，选择不同成本的贴片电感
