代理PW4056，采用散热增强型的 8 管脚小外形封装 ESOP-8。
联系我们详情

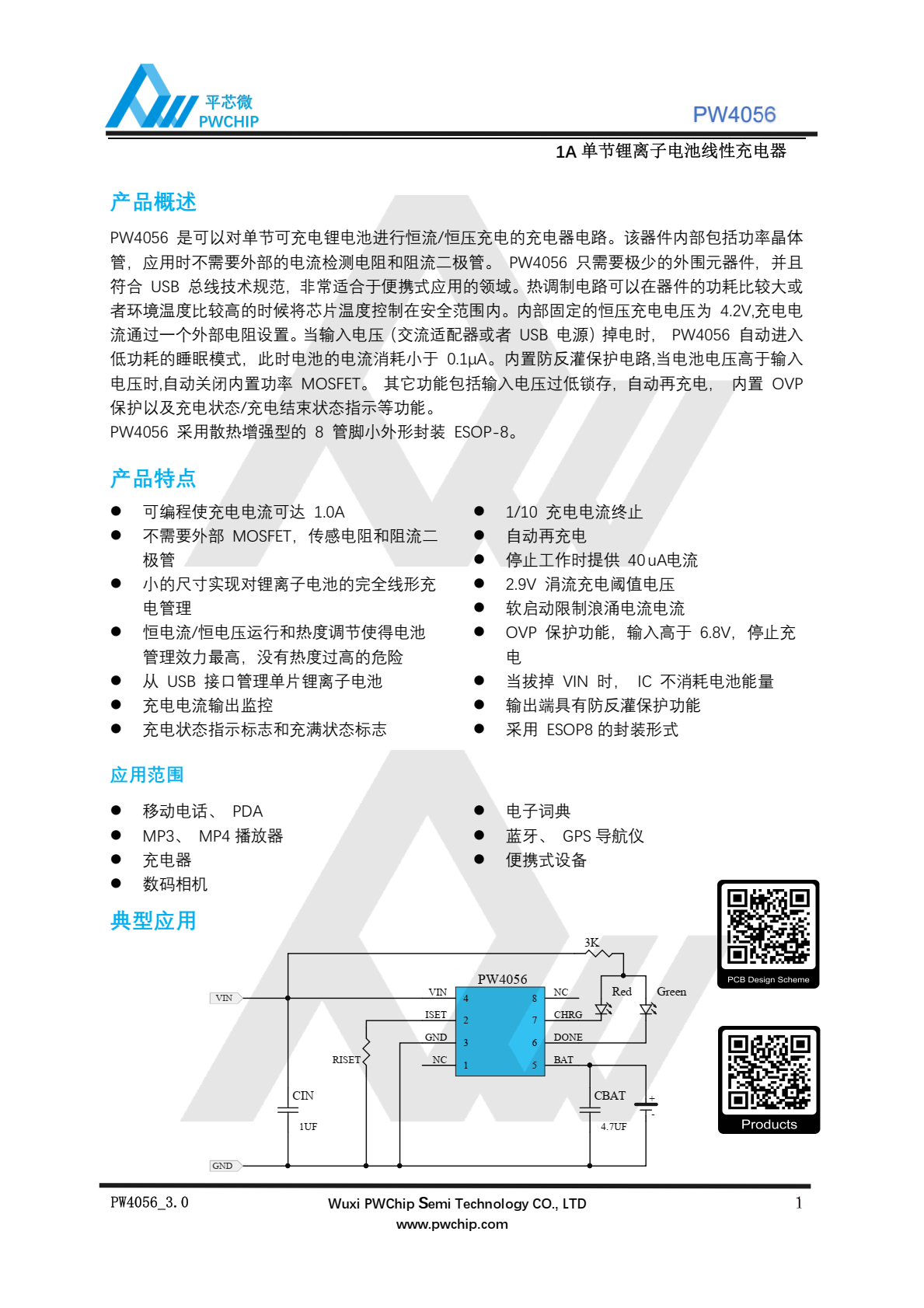

PW4056 是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体
管，应用时不需要外部的电流检测电阻和阻流二极管。 PW4056 只需要极少的外围元器件，并且
符合 USB 总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或
者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为 4.2V,充电电
流通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时， PW4056 自动进入
低功耗的睡眠模式，此时电池的电流消耗小于 0.1µA。内置防反灌保护电路,当电池电压高于输入
电压时,自动关闭内置功率 MOSFET。 其它功能包括输入电压过低锁存，自动再充电， 内置 OVP
保护以及充电状态/充电结束状态指示等功能。
PW4056 采用散热增强型的 8 管脚小外形封装 ESOP-8。
产品特点
⚫ 可编程使充电电流可达 1.0A
⚫不需要外部 MOSFET，传感电阻和阻流二极管
⚫ 小的尺寸实现对锂离子电池的完全线形充电管理
⚫ 恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
⚫ 从 USB 接口管理单片锂离子电池
⚫ 充电电流输出监控
⚫充电状态指示标志和充满状态标志
⚫1/10 充电电流终止
⚫ 自动再充电
⚫ 停止工作时提供 40uA 电流
⚫ 2.9V 涓流充电阈值电压
⚫ 软启动限制浪涌电流电流
⚫ OVP 保护功能，输入高于 6.8V，停止充电
⚫ 当拔掉 VIN 时， IC 不消耗电池能量
⚫输出端具有防反灌保护功能
⚫ 采用 ESOP8 的封装形式
