代理PW4053M，是一款工作于 2.7V 到 6.5V 的 PFM 升压型三节锂电池充电控制集成电路。

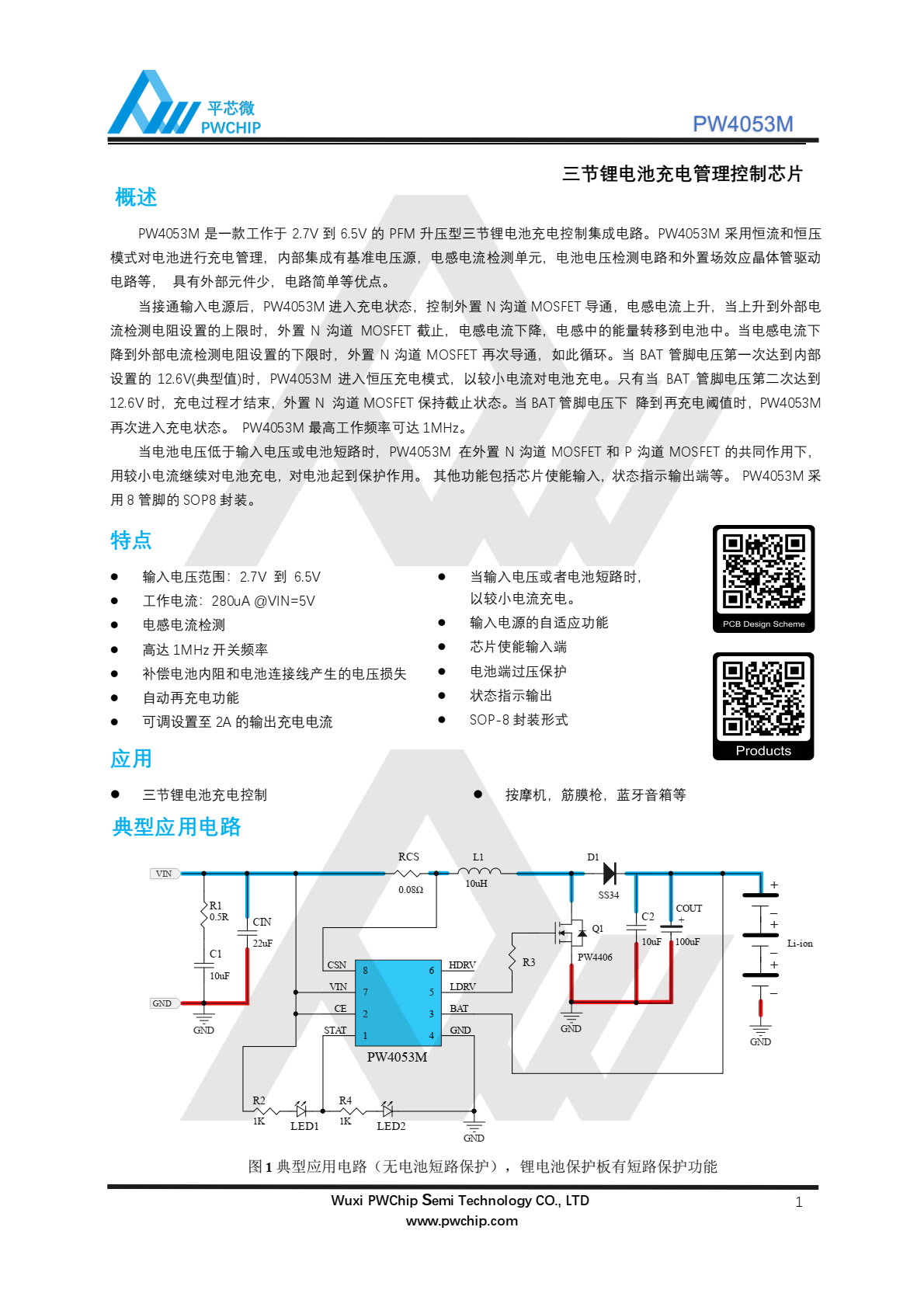

概述
PW4053M 是一款工作于 2.7V 到 6.5V 的 PFM 升压型三节锂电池充电控制集成电路。 PW4053M 采用恒流和恒压
模式对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和外置场效应晶体管驱动
电路等，具有外部元件少，电路简单等优点。
当接通输入电源后， PW4053M 进入充电状态，控制外置 N 沟道 MOSFET 导通，电感电流上升，当上升到外部电
流检测电阻设置的上限时，外置 N 沟道 MOSFET 截止，电感电流下降，电感中的能量转移到电池中。当电感电流下
降到外部电流检测电阻设置的下限时，外置 N 沟道 MOSFET 再次导通，如此循环。当 BAT 管脚电压第一次达到内部
设置的 12.6V(典型值)时， PW4053M 进入恒压充电模式，以较小电流对电池充电。只有当 BAT 管脚电压第二次达到
12.6V 时，充电过程才结束，外置 N 沟道 MOSFET 保持截止状态。当 BAT 管脚电压下降到再充电阈值时， PW4053M
再次进入充电状态。 PW4053M 最高工作频率可达 1MHz。
当电池电压低于输入电压或电池短路时， PW4053M 在外置 N 沟道 MOSFET 和 P 沟道 MOSFET 的共同作用下，
用较小电流继续对电池充电，对电池起到保护作用。其他功能包括芯片使能输入，状态指示输出端等。 PW4053M 采
用 8 管脚的 SOP8 封装。

特点
⚫ 输入电压范围： 2.7V 到 6.5V
⚫ 工作电流： 280uA @VIN=5V
⚫ 电感电流检测
⚫ 高达 1MHz 开关频率
⚫ 补偿电池内阻和电池连接线产生的电压损失
⚫ 自动再充电功能
⚫ 可调设置至 2A 的输出充电电流
⚫ 当输入电压或者电池短路时，以较小电流充电。
⚫ 输入电源的自适应功能
⚫ 芯片使能输入端
⚫ 电池端过压保护
⚫ 状态指示输出
⚫ SOP-8 封装形式
