代理PW2558简易外围的50V降压芯片

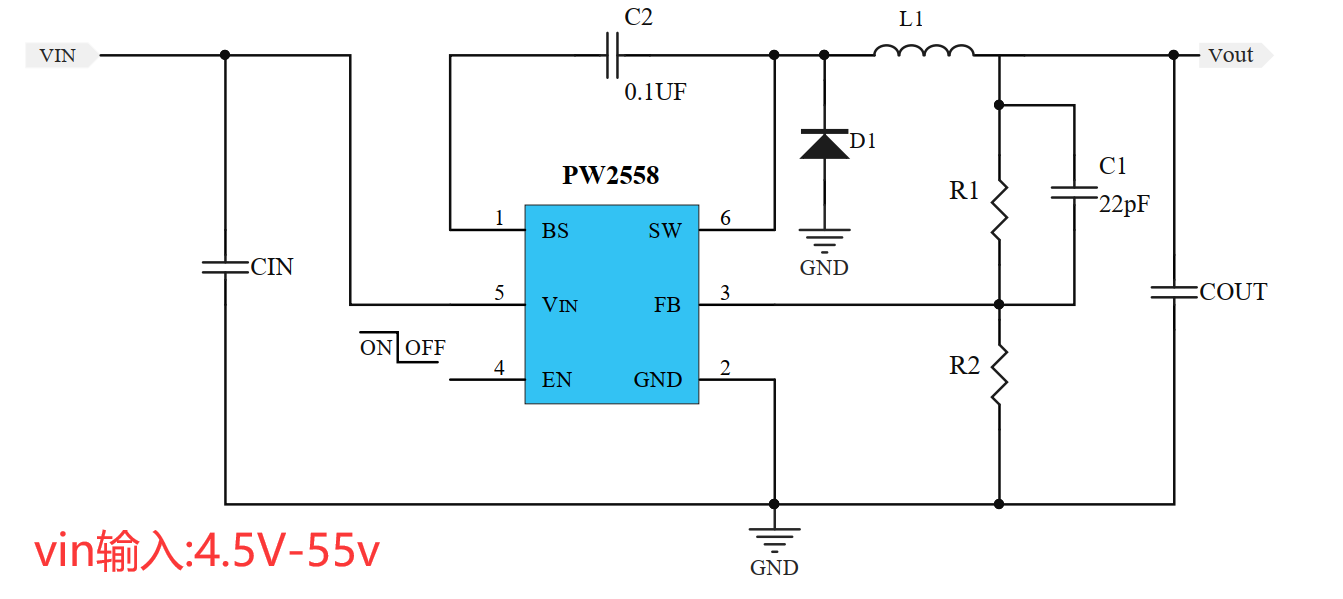

PW2558开发了一种高效率的异步降压 DC/DC调节器，能够提供 0.8A的输出电流。该装置采用电流模式自适应恒关断时间控制。 PW2558在 4.5V到 55V的宽输入电压范围内工作，并集成了带有极低 RDS（ ON）的主开关，以将传导损耗降至最低。开关频率为 1.2MHz，输出电压纹波小，外部电感和电容尺寸小。由于 PW2558集成度高，基于该集成电路的应用电路相当简单。只有输入电容 CIN，输出电容 COUT，输出电感 L1和反馈电阻 R1和 R2才需要选择。



反馈电阻分压器 R1和 R2

选择 R1和 R2编程正确的输出电压。为了使轻载下的功耗最小， R1和 R2的电阻值都要大。强烈建议两个电阻器的值在 10kΩ和 1MΩ之间。如果 VOUT为 1.2V，选择 R1=100kΩ，则使用以下公式， R2可计算为 100kΩ：               VOUT=（ 1+R1/R2） *0.6



启用操作

将 EN引脚拉低（ <0.94V）将关闭设备。在关机模式下， PW2558的关机电流降到低于 10µA。驱动 EN引脚高电平（ >1.26V）将再次打开 IC。



外部自举电容器

该电容器为内部高压侧 MOSEFET提供栅极驱动电压。建议在 BS引脚和 SW引脚之间连接 100nF低 ESR陶瓷电容器。



负载瞬态考虑

 PW2558集成了补偿元件，以获得良好的稳定性和快速的瞬态响应。在某些应用中，与 R1并联的 22pF陶瓷电容器可进一步加快负载瞬态响应，因此建议用于具有大负载瞬态阶跃要求的应用。



输入电容 CIN：

通过输入电容器的纹波电流计算如下：



为了减少潜在的噪音问题，将一个典型的 X5R或更高等级的陶瓷电容器放在离 IN和 GND引脚很近的地方。应注意尽量减少 CIN和 VIN/GND引脚形成的回路面积。在这种情况下，建议使用 10µF低 ESR陶瓷电容器。



输出电容器：



选择输出电容器来处理输出纹波噪声要求。在选择电容器时，必须考虑稳态纹波和瞬态要求。对于大多数应用，大于 22µF电容的 X5R或更高级陶瓷电容器可以正常工作。必须考虑电容随直流电压的降低。



输出电感器 L：

在选择这个电感器时有几个考虑因素。

1、选择电感以提供所需的纹波电流。建议选择纹波电流为最大输出电流的 40%左右。电感计算如下：

其中 Fsw是开关频率， IOUT是最大负载电流。               PW2558对不同的纹波电流幅值具有很强的耐受性。因此，电感的最终选择可以稍微偏离计算值，而不会显著影响性能。               2、电感器的饱和电流额定值必须选择为大于满载条件下的峰值电感器电流。               3、电感的直流电阻和开关频率下的铁心损耗必须足够低，以达到所需的效率要求。最好选择 DCR<50mΩ的电感器，以获得良好的整体效率。
