3.3V1.8V3V1.8VLDO芯片和 DC-DC降压芯片,输出 1A,2A,3A电流。

3.3V1.8V芯片, 3V1.8V芯片, 3.3V1.8V电源芯片, 3V1.8V电源芯片,

3.3V1.8V稳压芯片, 3V1.8V稳压芯片, 3.3V1.8V降压芯片, 3V1.8V降压芯片

1, LDO 线性稳压芯片:

由于 3.3V3V都是属于低压,在设计上和选型上就显得非常之简单了。

PW6566 系列是使用 CMOS 技术开发的低压差,高精度输出电压,低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管,因而压差低,能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量,内置了过载电流保护电路、短路保护电路。
PW6566 系列采用 SOT-23-3L环保材质封装。 .三极管封装。

PW6566 系统采用固定输出电压: 3.3V,3V,2.8V,2.5V,1.8V,1.5V,1.2V



LDO产品      输入电压        输出电压        输出电流        静态功耗        封装

PW6566         1.8V5.5V    1.2V5V 250mA      2uA     SOT23-3

PW6218   4V18V         3V,3.3V,5V   100MA      3uA     Sot23-3

PW6206     4.5V40V   3V,3.3V,5V   150MA           4.2uA    Sot23/89

PW8600          4.5V80V   3V,3.3V,5V   150MA      2 uA    Sot23-3

2, DC-DC 降压芯片:

DC-DC降压芯片选择也是很多,因为兼容 3.3V3V得实在很多,同时这两个电压也是很常见和常在其他电路供电得电压,相对来说低压的电源芯片,很多都会兼容这个输入电压 3.3V3V

选择:

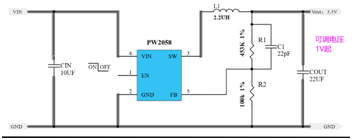

1, PW2058  最大 0.8A电流,可调输出电压

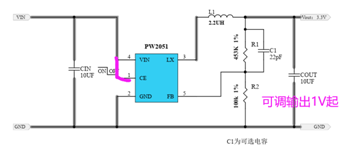

2, PW2051  最大 1.5A电流,可调输出电压

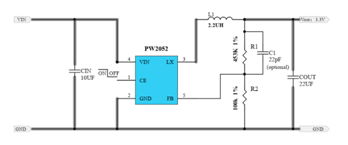

3, PW2052  最大 2A电流,可调输出电压

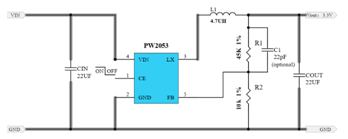

4, PW2053  最大 3A电流,可调输出电压

5, ,

6, 还有 PW2057固定输出电压,节省了 R1,R2,C1

同时 PW2058,PW2051/2/3的脚位 4个是一样的。设计和需要更大电流时很方便。


DC-DC

降压产品        输入电压        输出电压        输出电流        频率        封装

PW2057         2.0V6.0V    3.3V,1.8V,1.2V  0.7A       1.5MHz   SOT23-5

PW2058         2.0V6.0V    1V5V      0.8A    1.5MHz   SOT23-5

PW2051         2.5V5.5V    1V5V      1.5A    1.5MHz   SOT23-5

PW2052         2.5V5.5V    1V5V      2.0A    1.0 MHz         SOT23-5

PW2053         2.5V5.5V    1V5V      3.0A    1.0 MHz         SOT23-5

PW2162         4.5V16V     1V15V           2A     600KHZ        SOT23-6

PW2163         4.5V16V     1V15V           3A     600KHZ        SOT23-6

PW2205         4.5V20V     1V15V           5A     340KHZ        SOP8-EP

PW2312         4.0V30V     1V28V          1.2A    1.4 MHz        SOT23-6

PW2330         4.5V30V     1V28V           3A     130KHz   SOP8

PW2431         4.5V40V     1V30V           3A     340KHz   SOP8-EP

PW2558         4.5V55V     1.25V30V 0.8A    1.2MHz        SOT23-6

PW2608         5.5V60V     1.5-30V      0.8A    0.3-1Mhz  SOP8-EP

PW2815         4.5V80V     1.5V30V   1.5A    400KHZ        SOP8-EP

PW2906         12V90V        1.25V20V 0.6A    150KHZ         SOP8-EP

PW2902         8V90V     5V30V            2A     140KHZ   SOP8-EP

PW2153         8V140V        5V30V            4A     140KHZ   SOP8
