代替MP2456不改PCB板，更低功耗，省一个肖特基芯片资料

描述
MP2456 是一款内置功率 MOSFET 的单片降压
开关转换器。在宽输入范围内，其峰值输出电流
可达到 0.5A，具有极好的负载和线性调整率。电
流控制模式提供了快速瞬态响应，并使环路更易
稳定。故障保护包括逐周期限流保护和过温保护。
MP2456 最大限度地减少了现有外部元器件的使
用数量。 MP2456 采用 TSOT23-6 封装。
特性
 0.5A 峰值输出电流
 1Ω 内部功率 MOSFET
 具有输出电容器起动能力
 采用低 ESR 输出陶瓷电容器可稳定工作
 效率高达 90%
 0.1μA 关断模式
 1.2MHz 固定频率
 过温关断保护
 逐周期过流保护
 4.5V 至 50V 宽输入工作电压范围
 输出调节范围为 0.81V 至 0.9xVIN
 采用 TSOT23-6 封装
应用
 功率表
 配电系统
 电池充电器
 用于线性稳压器的前置稳压器
 WLED 驱动器

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

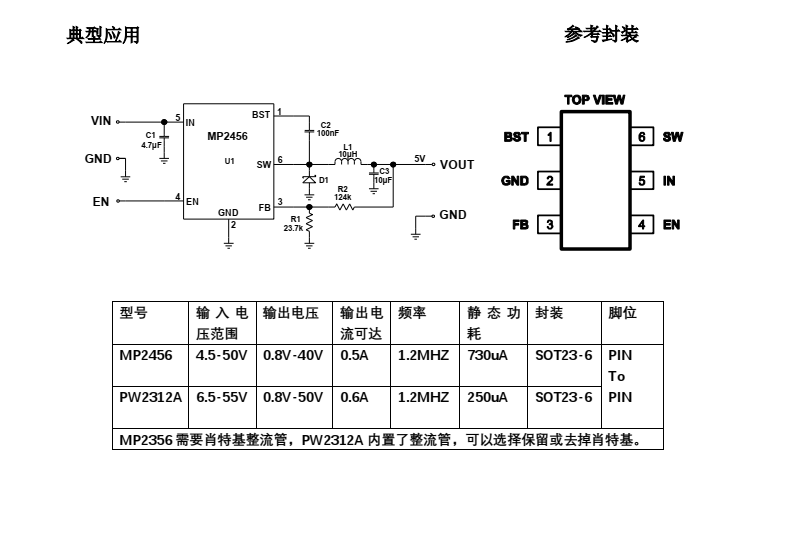

典型应用

一般说明

该 PW2312A 是一个高频，同步，整流，降压，开关模式转换器与内部功率 MOSFET。它提供了一个非常简
洁的解决方案，以实现 0.6A 的输出电流在一个广泛的输入电源范围，具有良好的负载和线路调节。
PW2312A 需要最少数量的现成的外部组件，并且采用节省空间的 SOT23-6 封装。
特征
⚫ 600mA 连续输出电流能力
⚫ 内部软启动限制开启时的涌入电流
⚫ 内部补偿以保存外部组件
⚫ 输入过电压保护，防止设备在高压大电流条件
下工作
⚫ 综合 550mΩ 高边 350 米 Ω 低压侧功率 80V
MOSFET 开关
⚫ 轻载脉冲跳跃模式提高轻载效率
⚫ 低 ESR 陶瓷输出电容稳定
⚫ 输入欠压闭锁
⚫ 输出过压保护
⚫ 输出短路保护
⚫ 过温保护
⚫ 固定 1200khz 开关频率
⚫ 6.5V 至 55V 宽工作输入范围
⚫ 效率高达 92%
⚫ SOT23-6L 封装
应用
⚫ 功率计
⚫ 分布式电力系统
⚫ 电池充电器
⚫ 线性调节器的预调节器

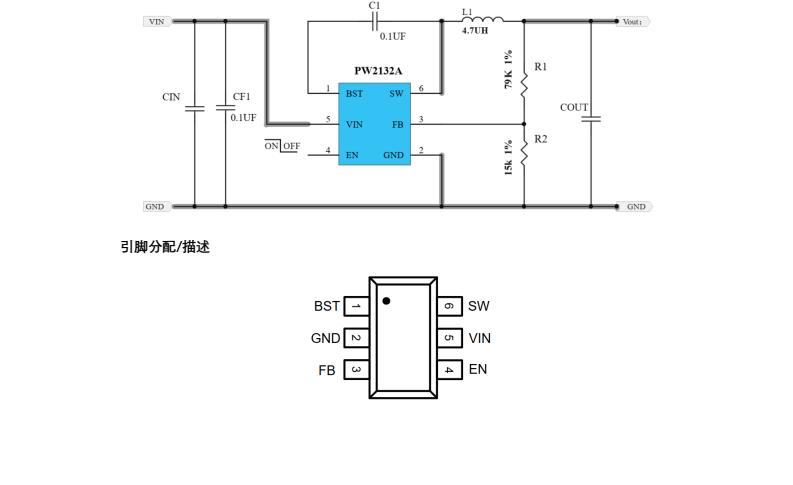

典型应用电路
