  • 价格 面议
联系我们
详情
概述
OC5860 是一款内置功率 MOSFET
的单片降压型开关模式转换器。 OC5860
5.5-60V 宽输入电源范围内实现 0.6 A
峰值输出电流,并且具有出色的线电压和
负载调整率。
OC5860 采用 PWM 电流模工作模式,
环路易于稳定并提供快速的瞬态响应。
OC5860 集成了包括逐周期电流限制
和热关断等保护功能。
OC5860 采用 SOT23-6 封装,且外围
元器件少。
特点
0.6A 的峰值输出电流
0.9Ω 的内部功率 MOSFET
可采用大输出电容启动
ESR 陶瓷电容输出稳定
效率高达 90%
固定 1 MHz 频率
热关断
逐周期过流保护
宽输入电压范围: 5.5~60V
采用 SOT23-6 封装
应用
电表
分布式电源系统
电池充电器
线性稳压器的预调节器

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

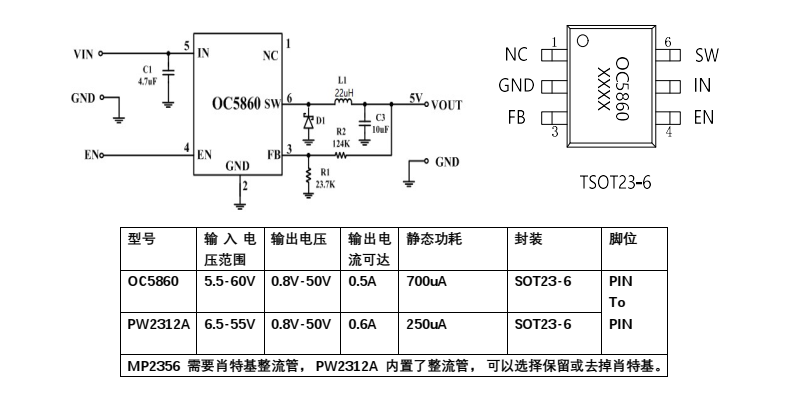

典型应用电路图

一般说明
该 PW2312A 是一个高频,同步,整流,降压,开关模式转换器与内部功率 MOSFET。它提供了一个非常简
洁的解决方案,以实现 0.6A 的输出电流在一个广泛的输入电源范围,具有良好的负载和线路调节。
PW2312A 需要最少数量的现成的外部组件,并且采用节省空间的 SOT23-6 封装。
特征
600mA 连续输出电流能力
内部软启动限制开启时的涌入电流
内部补偿以保存外部组件
输入过电压保护,防止设备在高压大电流条件
下工作
综合 550mΩ 高边 350 米 Ω 低压侧功率 80V
MOSFET 开关
轻载脉冲跳跃模式提高轻载效率
低 ESR 陶瓷输出电容稳定
输入欠压闭锁
输出过压保护
输出短路保护
过温保护
固定 1200khz 开关频率
6.5V 至 55V 宽工作输入范围
效率高达 92%
SOT23-6L 封装
应用
功率计
分布式电力系统
电池充电器
线性调节器的预调节器
典型应用电路
