概述

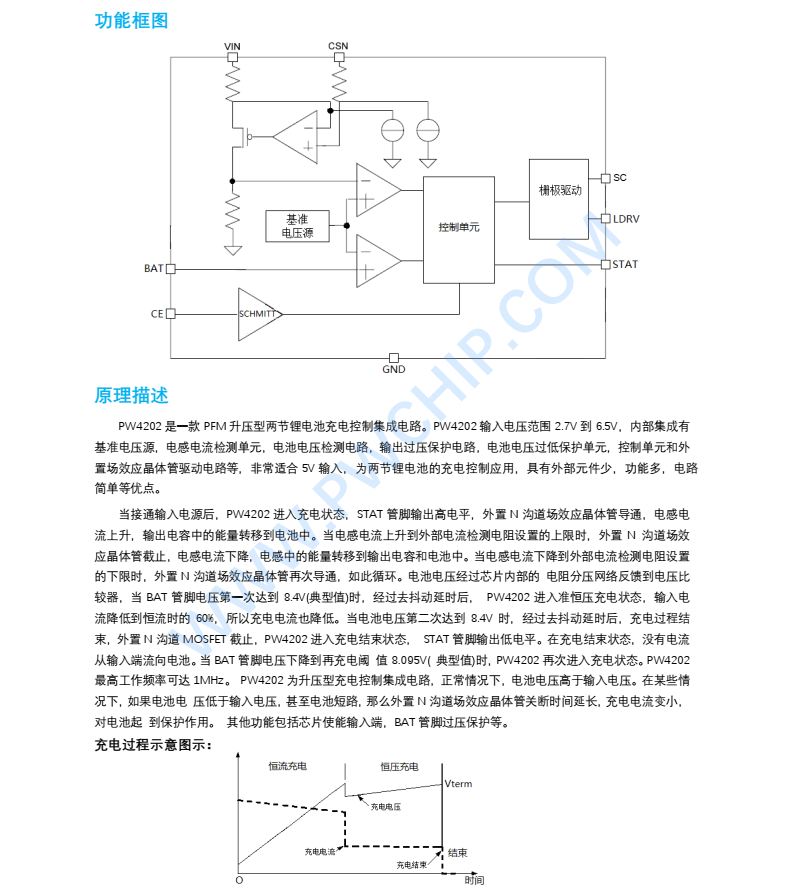

PW4202 是一款工作于 2.7V 到 6.5V 的 PFM 升压型两节锂电池充电控制集成电路。 PW4202 采用恒流和恒压模式
对电池进行充电管理,内部集成有基准电压源, 电感电流检测单元,电池电压检测电路和外置场效应晶体管驱动电路
等, 具有外部元件少,电路简单等优点。

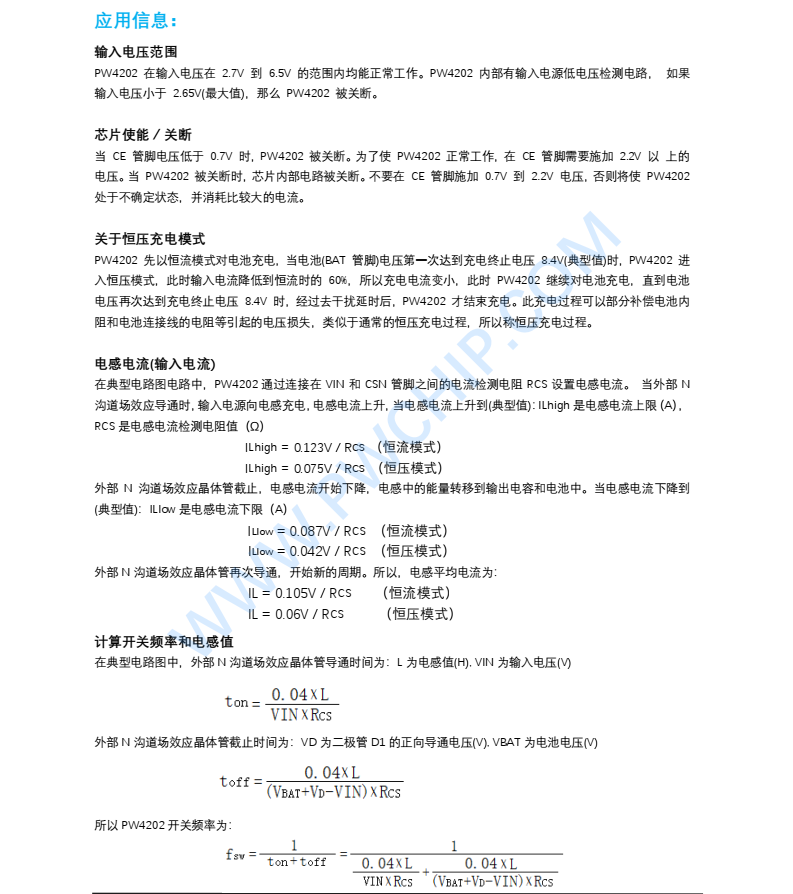

当接通输入电源后, PW4202 进入充电状态,控制外置 N 沟道 MOSFET 导通,电感电流上升,当上升到外部电流
检测电阻设置的上限时, 外置 N 沟道 MOSFET 截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降
到外部电流检测电阻设置的下限时, 外置 N 沟道 MOSFET 再次导通, 如此循环。当 BAT 管脚电压第一次达到内部设
置的 8.4V(典型值)时, PW4202 进入恒压充电模式,以较小电流对电池充电。只有当 BAT 管脚电压第二次达到 8.4V 时,
充电过程才结束, 外置 N 沟道 MOSFET 保持截止状态。当 BAT 管脚电压下 降到再充电阈值时, PW4202 再次进入充
电状态。 PW4202 最高工作频率可达 1MHz。
当电池电压低于输入电压或电池短路时, PW4202 在外置 N 沟道 MOSFET 和 P 沟道 MOSFET 的共同作用下,用
较小电流继续对电池充电,对电池起到保护作用。 其他功能包括芯片使能输入,状态指示输出端等。 PW4202 采用

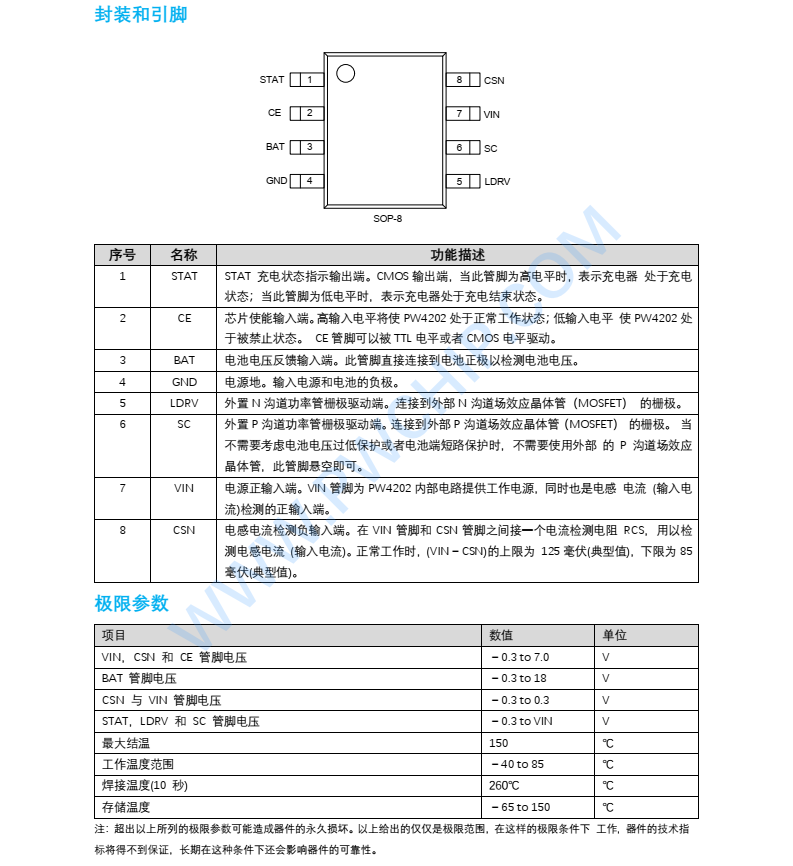

8 管脚的 SOP8 封装。

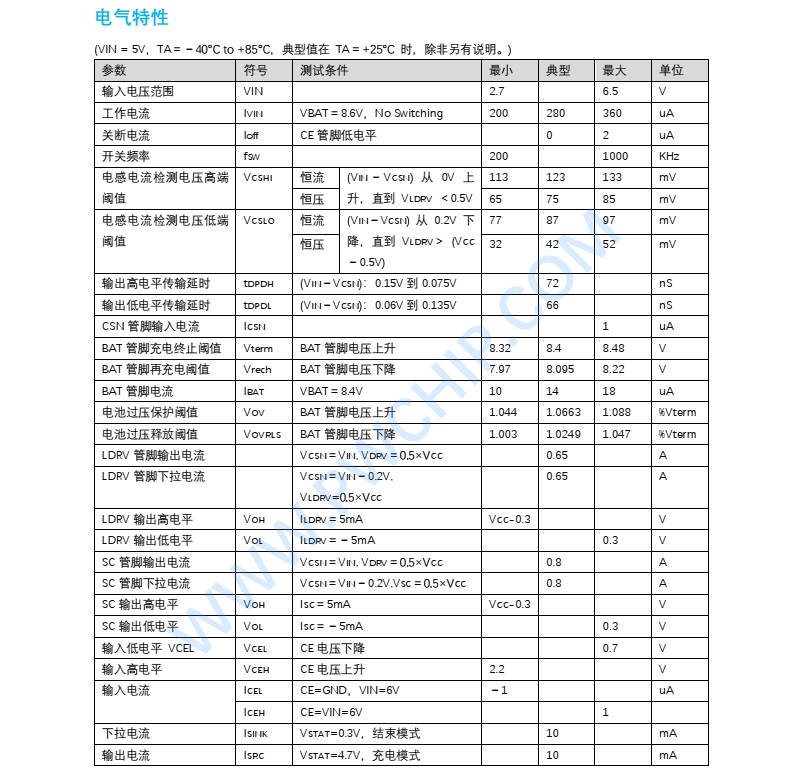

特点
⚫ 输入电压范围: 2.7V 到 6.5V
⚫ 工作电流: 280uA @VIN=5V
⚫ 电感电流检测
⚫ 可调 200KHZ∽1MHz 开关频率
⚫ 可调补偿电池内阻和线损的电压损失
⚫ 自动再充电功能
⚫ 可高达 3A 的输出电流
⚫ 输入电源的自适应功能
⚫ 芯片使能输入端
⚫ 电池端过压保护
⚫ 状态指示输出
⚫ SOP-8 封装形式

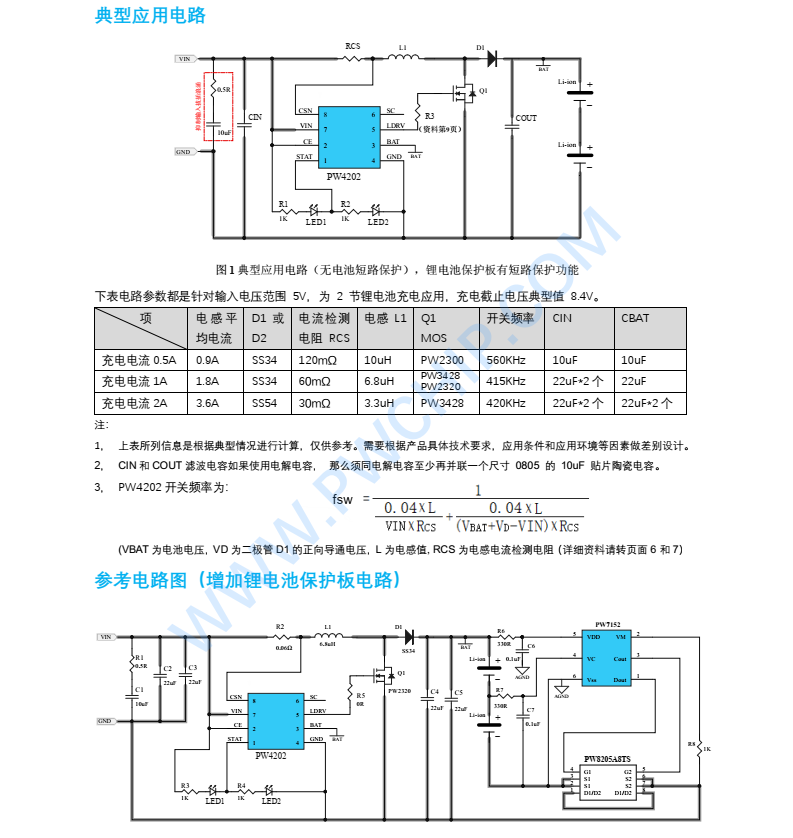

应用
⚫ 两节锂电池充电控制
PW4202 是一款工作于 2.7V 到 6.5V 的 PFM 升压型两节锂电池充电控制集成电路。 PW4202 采用恒流和恒压模式
对电池进行充电管理,内部集成有基准电压源, 电感电流检测单元,电池电压检测电路和外置场效应晶体管驱动电路
等, 具有外部元件少,电路简单等优点。
当接通输入电源后, PW4202 进入充电状态,控制外置 N 沟道 MOSFET 导通,电感电流上升,当上升到外部电流
检测电阻设置的上限时, 外置 N 沟道 MOSFET 截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降
到外部电流检测电阻设置的下限时, 外置 N 沟道 MOSFET 再次导通, 如此循环。当 BAT 管脚电压第一次达到内部设
置的 8.4V(典型值)时, PW4202 进入恒压充电模式,以较小电流对电池充电。只有当 BAT 管脚电压第二次达到 8.4V 时,
充电过程才结束, 外置 N 沟道 MOSFET 保持截止状态。当 BAT 管脚电压下 降到再充电阈值时, PW4202 再次进入充
电状态。 PW4202 最高工作频率可达 1MHz。
当电池电压低于输入电压或电池短路时, PW4202 在外置 N 沟道 MOSFET 和 P 沟道 MOSFET 的共同作用下,用
较小电流继续对电池充电,对电池起到保护作用。 其他功能包括芯片使能输入,状态指示输出端等。 PW4202 采用
8 管脚的 SOP8 封装。
特点
⚫ 输入电压范围: 2.7V 到 6.5V
⚫ 工作电流: 280uA @VIN=5V
⚫ 电感电流检测
⚫ 可调 200KHZ∽1MHz 开关频率
⚫ 可调补偿电池内阻和线损的电压损失
⚫ 自动再充电功能
⚫ 可高达 3A 的输出电流
⚫ 输入电源的自适应功能
⚫ 芯片使能输入端
⚫ 电池端过压保护
⚫ 状态指示输出
⚫ SOP-8 封装形式
应用
⚫ 两节锂电池充电控制
⚫
按摩机,筋膜枪,蓝牙音箱等
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
