  • 价格 面议
  • 品牌 平芯微 PW5328B
详情

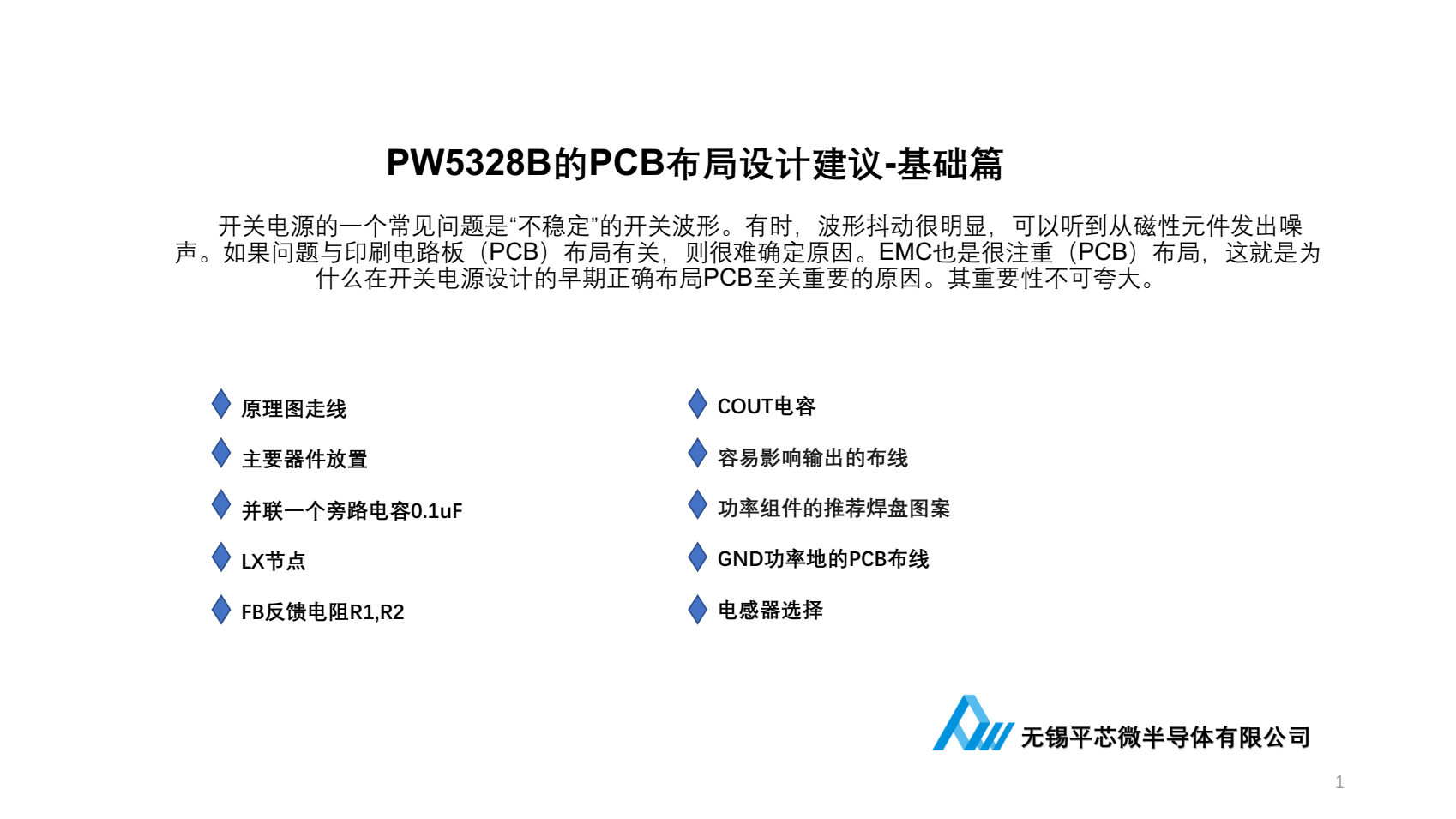

PW5328B PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为

什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。

原理图走线
主要器件放置
并联一个旁路电容0.1uF
LX节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线

电感器选择
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

概述
PW5328B 是 一 款 恒 定 频 率 , 6 引 脚 SOT23 电 流 模 式 升 压 转 换 器 , 适 用 于 小 型 , 低 功 耗 应 用 。 PW5328B 的 开 关 频 率 为 1.2MHz
,允许使用高度小于 2mm 的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。
PW5328B 具有在轻负载时自动调制模式的功能。 PW5328B 包括欠压锁定, 电流限制和热过载保护, 以防止在输出过载情况
下损坏。
PW5328B 采用 6 引脚小型 SOT-23 封装。
特性:
l 效率高 97%
l 2V 24V 电压
l 1.2MHz 固定开关
l 内部 4A 开关 流限制
l 调输 电压
l 内部 补偿
l 28V 电压
l 脉冲
l 轻载 模式
l 采用 SOT23-6 封装

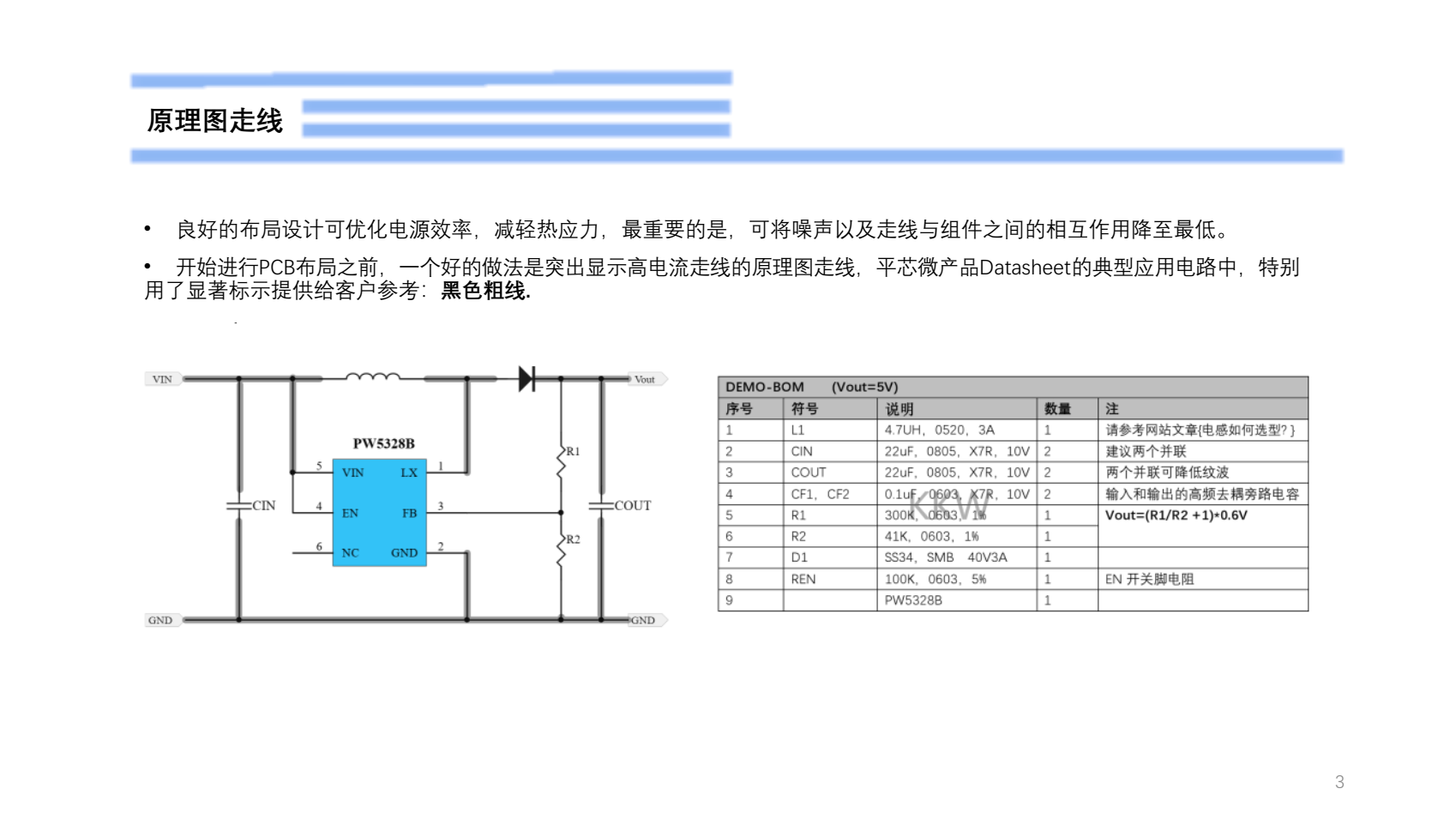

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线.

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW5328B芯片, L1, D1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最
小化PCB电感,电阻和电压降。
CIN需要靠近 PW5328BVIN引脚 PIN5 ,不建议过孔背面放置。 COUT 在条件限制时,可过孔背面放置。
CIN推荐值22uF, Cout推荐值22uF, D1肖特基二极管根据应用的电压电流选型,参考SS34。

并联一个旁路电容0.1uF
建议在CIN Cout 并联加一个0.1uF-1uF 的高频去耦电容器,采用X5R X7R 介电陶瓷电容器,其ESL ESR 非常低。同时放置于
PW5328B VIN Vout 引脚旁。在平芯微网站文章 {DC-DC 非隔离开关电源的PCB 布局设计} 中的CHF 就是0.1uF 。文中从升压结
构出做了介绍和解释。
CIN和旁路电容0.1uF是须靠近VIN引脚;
