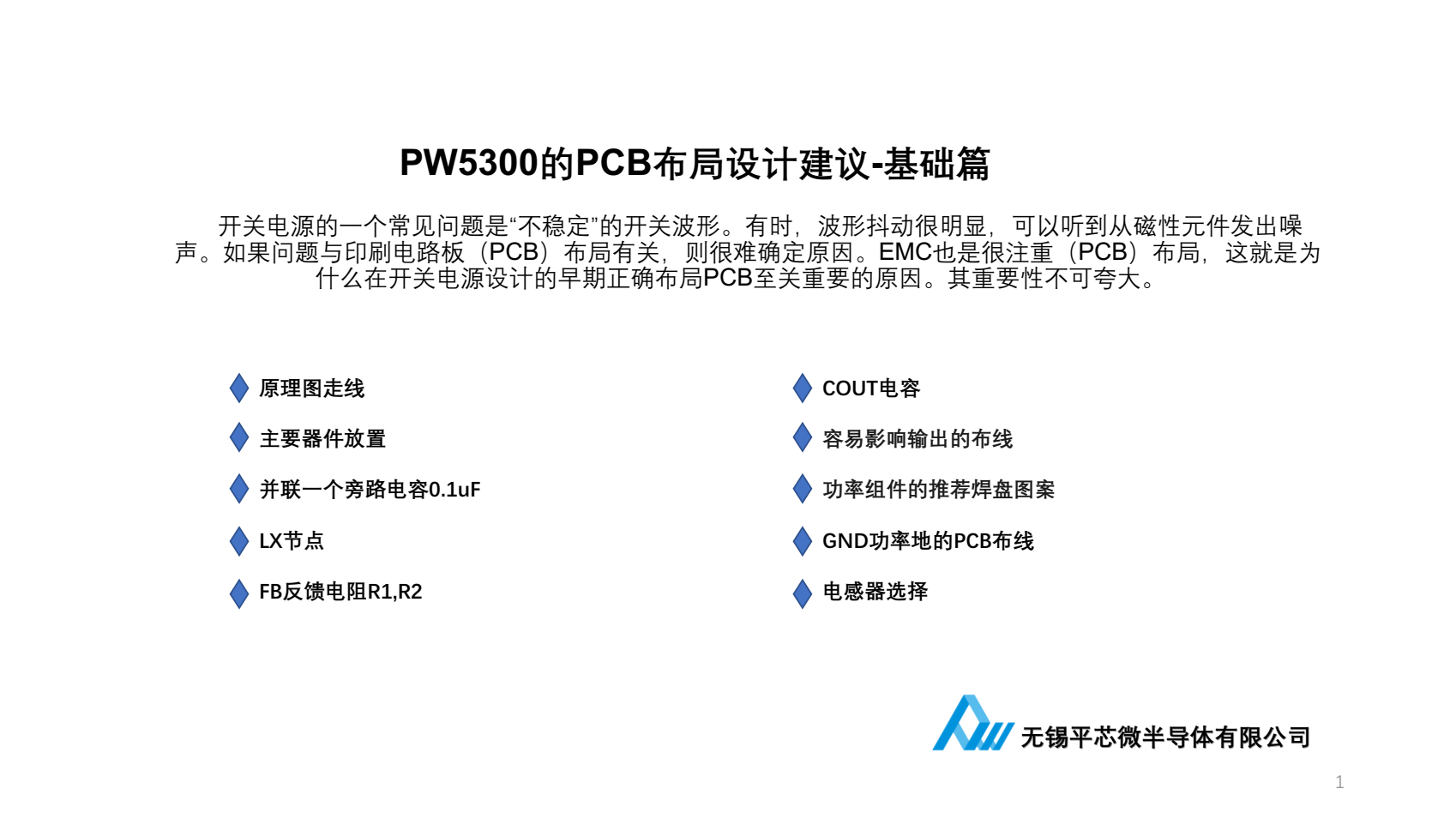

PW5300 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局
PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
并联一个旁路电容0.1uF
LX节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


概述
PW5300 是升压 DC-DC 转换器。其内置 0.2Ω 功率 MOSFET PWM 电路,使该稳压器具有高效率。内部补偿网络还可以程度地
减少了
6 个外部元件的数量。 0.6V 精密基准电压,内部软启动功能可以减低浪涌电流。 PW5300 采用 SOT23-6L 封装,为应用节省空
PCB
特性:
l 可调输出高达12V
l 内部固定PWM频率: 1.0MHz
l 精确反馈参考电压: 0.6V(±2%)
l 内部0.2Ω、 2.5A、 16V功率MOSFET
l 停机电流: 0.1μA
l 过温保护
l 过电压保护
l 可调过流保护: 0.5A~2.5A(输入端)

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线.

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW5300芯片, L1, D1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最
小化PCB电感,电阻和电压降。
CIN需要靠近 PW5300VIN引脚 PIN5 ,不建议过孔背面放置。 COUT 在条件限制时,可过孔背面放置。

并联一个旁路电容0.1uF
建议在CIN Cout 并联加一个0.1uF-1uF 的高频去耦电容器,采用X5R X7R 介电陶瓷电容器,其ESL ESR 非常低。同时放置于
PW5300 VIN Vout 引脚旁。在平芯微网站文章 {DC-DC 非隔离开关电源的PCB 布局设计} 中的CHF 就是0.1uF 。文中从升压结构
出做了介绍和解释。
CIN和旁路电容0.1uF是须靠近VIN引脚;

LX节点
LX节点电压以高速率在VIN (或VOUT)和地之间摆动。该节点富含高频噪声成分,并且是EMI噪声的强大来源。为了使LX节点与
其他噪声敏感走线之间的耦合电容最小, LX铜面积应最小化。
为了传导高电感电流并为PW芯片提供散热片, LX节点的PCB面积不能太小。通常最好在此LX节点下方放置一个接地铜区域,以提
供额外的屏蔽。
