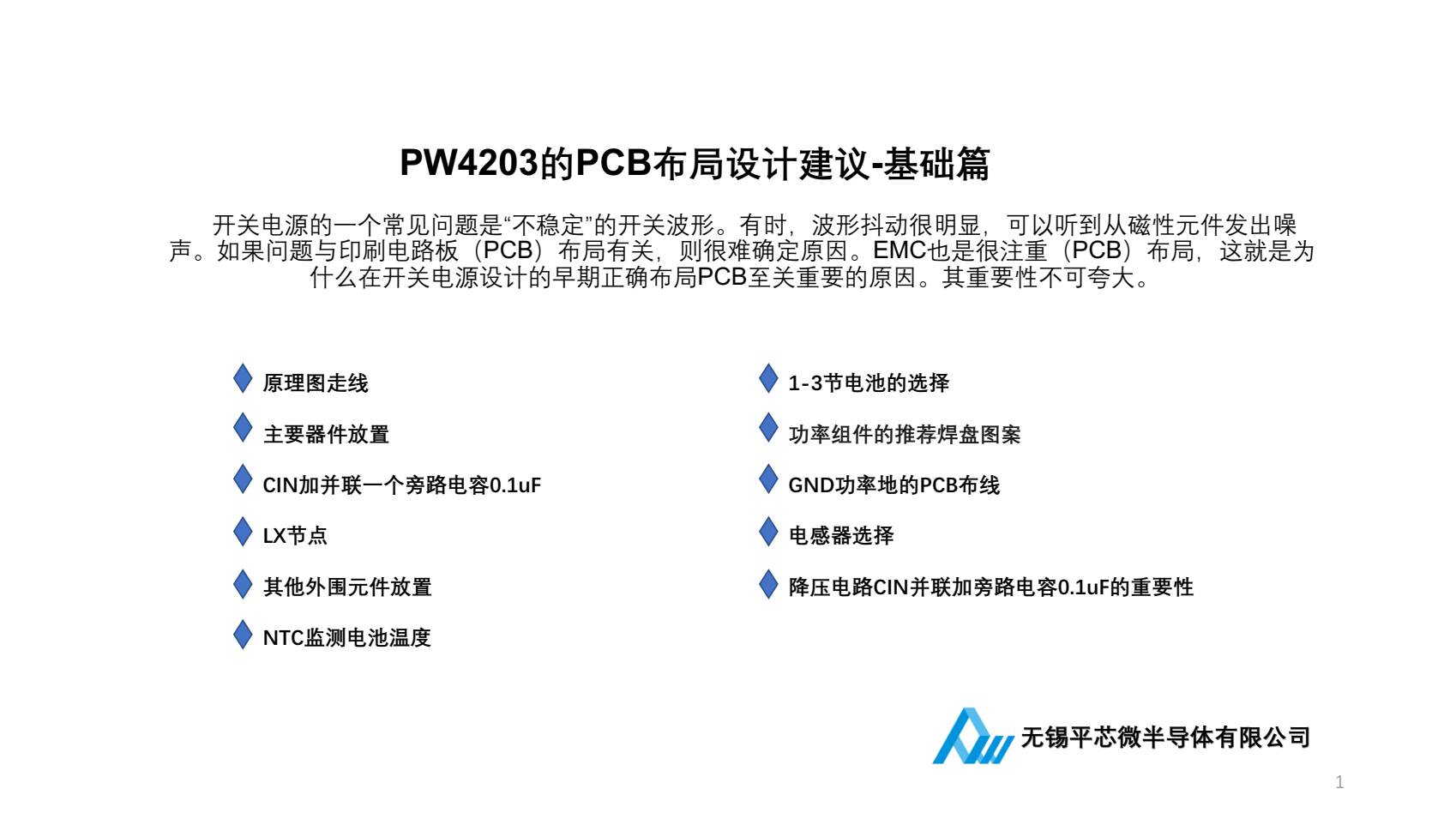

PW4203 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF

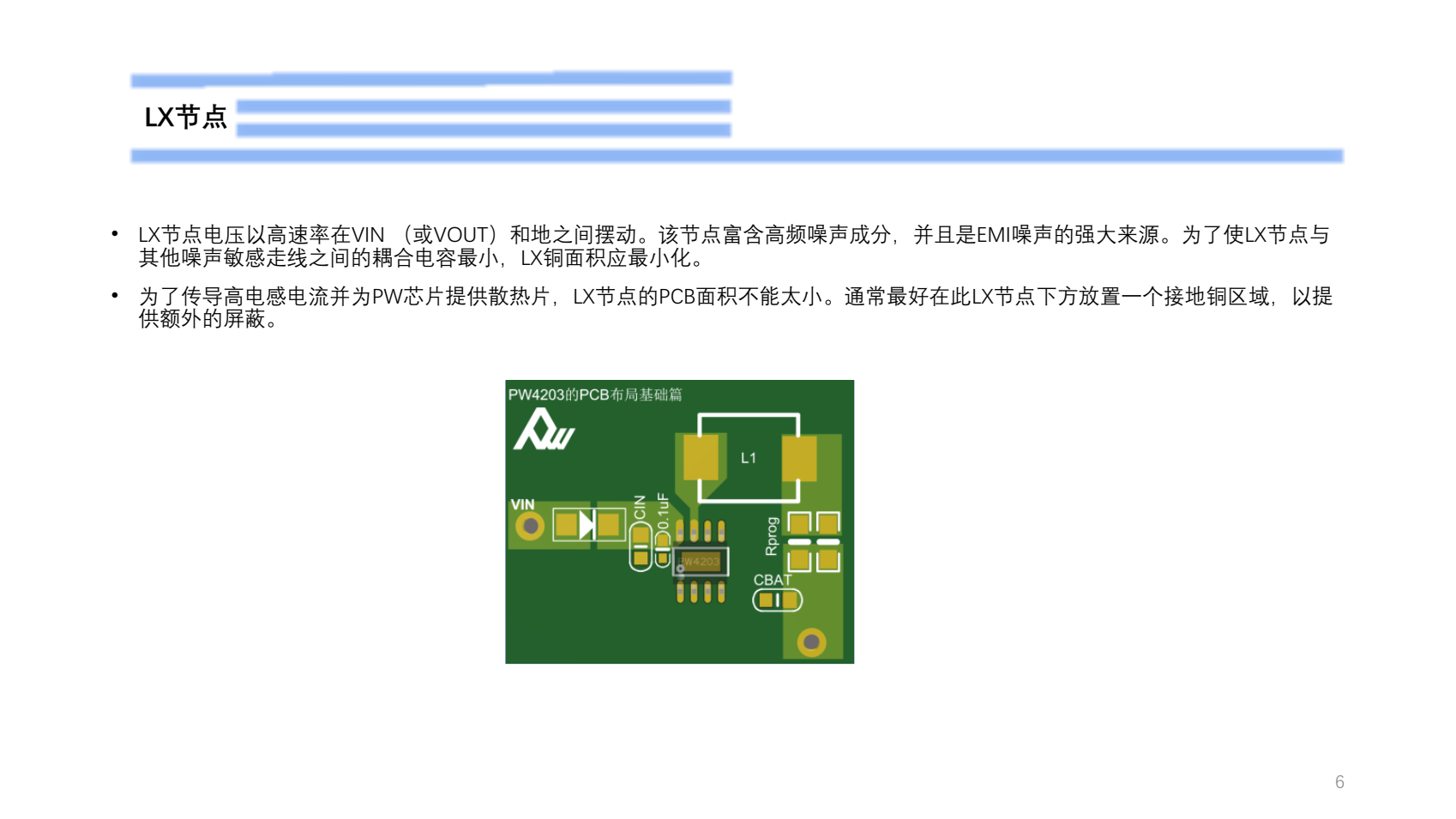

LX节点
其他外围元件放置
NTC监测电池温度
1-3节电池的选择
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

概述
PW4203 是一款 4.5-22V 输入， 2A 同步降压多节锂离子电池充电器，适用于便携式产品。引脚设置进行选择多电池充电。 集
成 800 kHz 同步降压调节器， 22V 的额定值的超低导通 MOSFET ，以实现高效率和简单的电路设计。 PW4203 提供 8 针 SOP 封装，
提供非常紧凑的系统解决方案和良好的导热性。
特性：
 宽输入电压范围： 4.5V 至 22V
 高效率集成 800KHZ 工作频率的同步降压器
 可选择多电池充电（单节，两串，三串）
 涓流 / 恒流 / 恒压充电模式
 可编程（最大 2A ）恒定充电电流
 可编程充电定时器
 输入电压 UVLO 和电池 OVP
 过热保护
 输出短路保护
 自动停机
 充电状态指示
 正常同步降压运行当电池取出时
 SOP8-EP 封装

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

主要器件放置
• PW4203是一款4.5V-20V输入的降压型锂电池充电器， 集成了800kHZ频率的同步降压转换器 。具有可选择电池引脚。
• 电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件(PW4203
芯片,， DB， RPROG， L1， CIN和CBAT)， 注意功率级电路的地， 也是需要布线宽。 随后将小信号控制电路放置在布局中的特定
位置。电感大电流走线应短而宽，以最小化PCB电感，电阻和电压降。
