  • 价格 面议
  • 品牌 平芯微 PW2558
详情

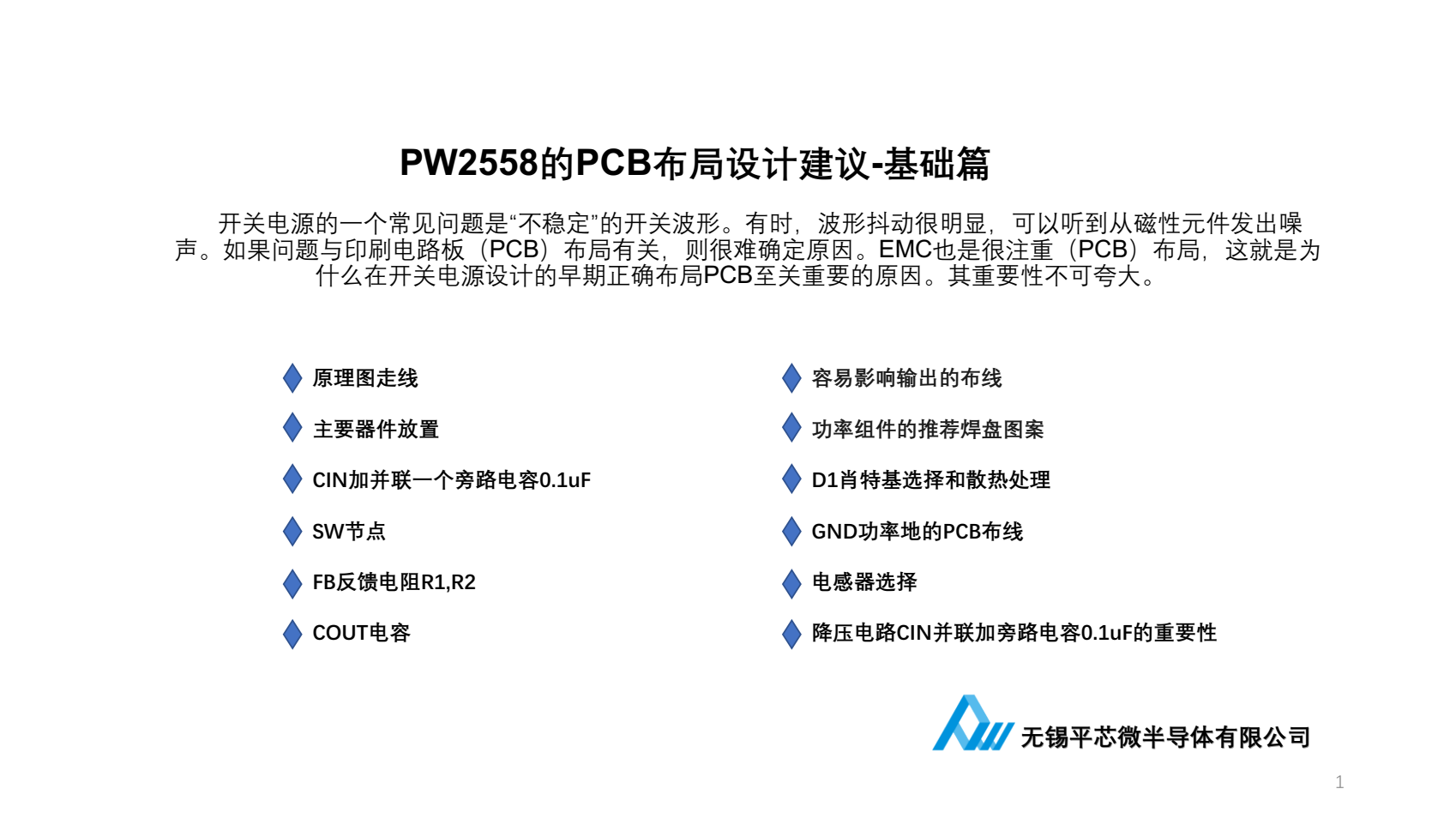

PW2558 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局
PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
D1肖特基选择和散热处理
GND功率地的PCB布线
电感器选择

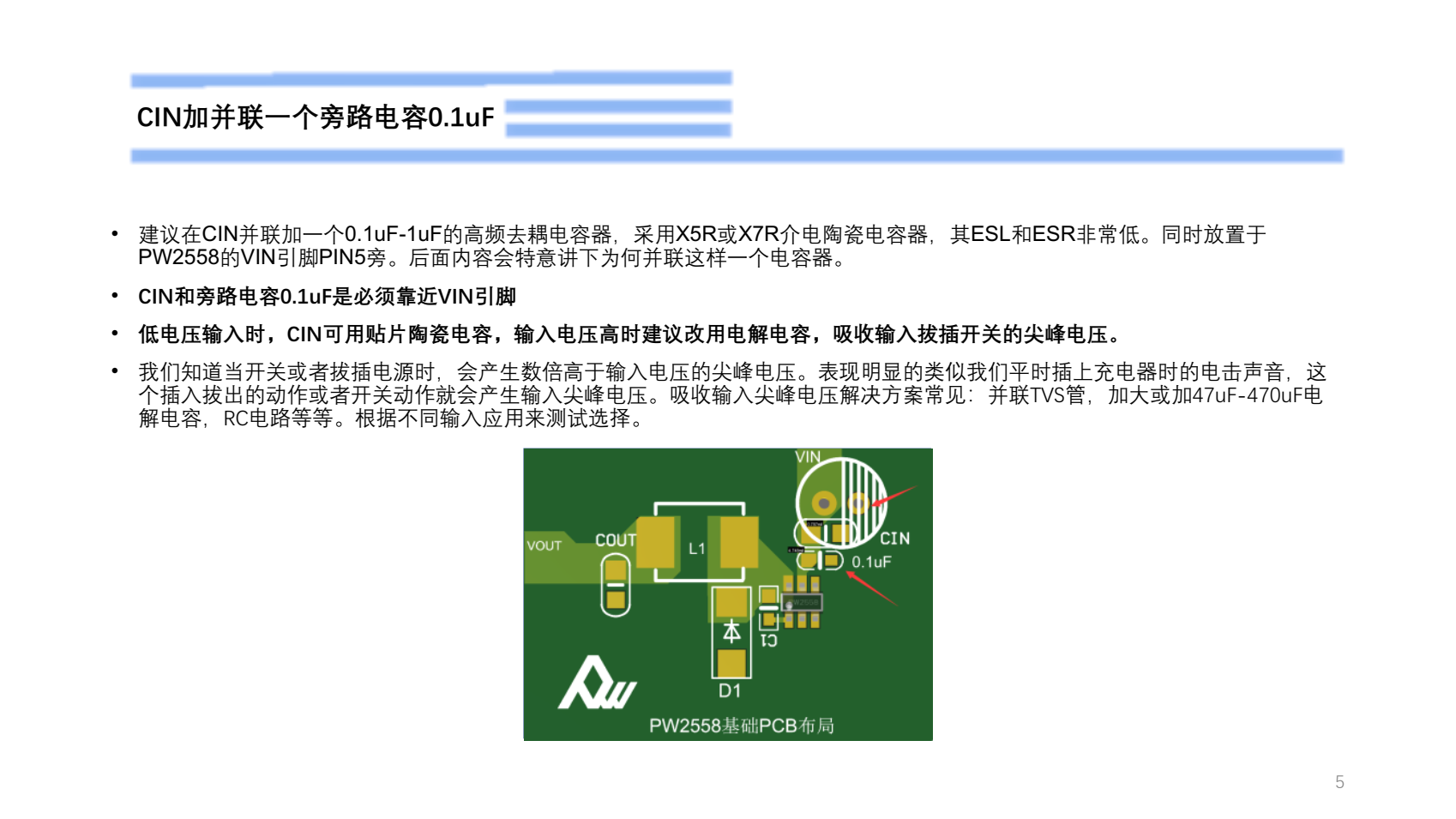

降压电路CIN并联加旁路电容0.1uF的重要性
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

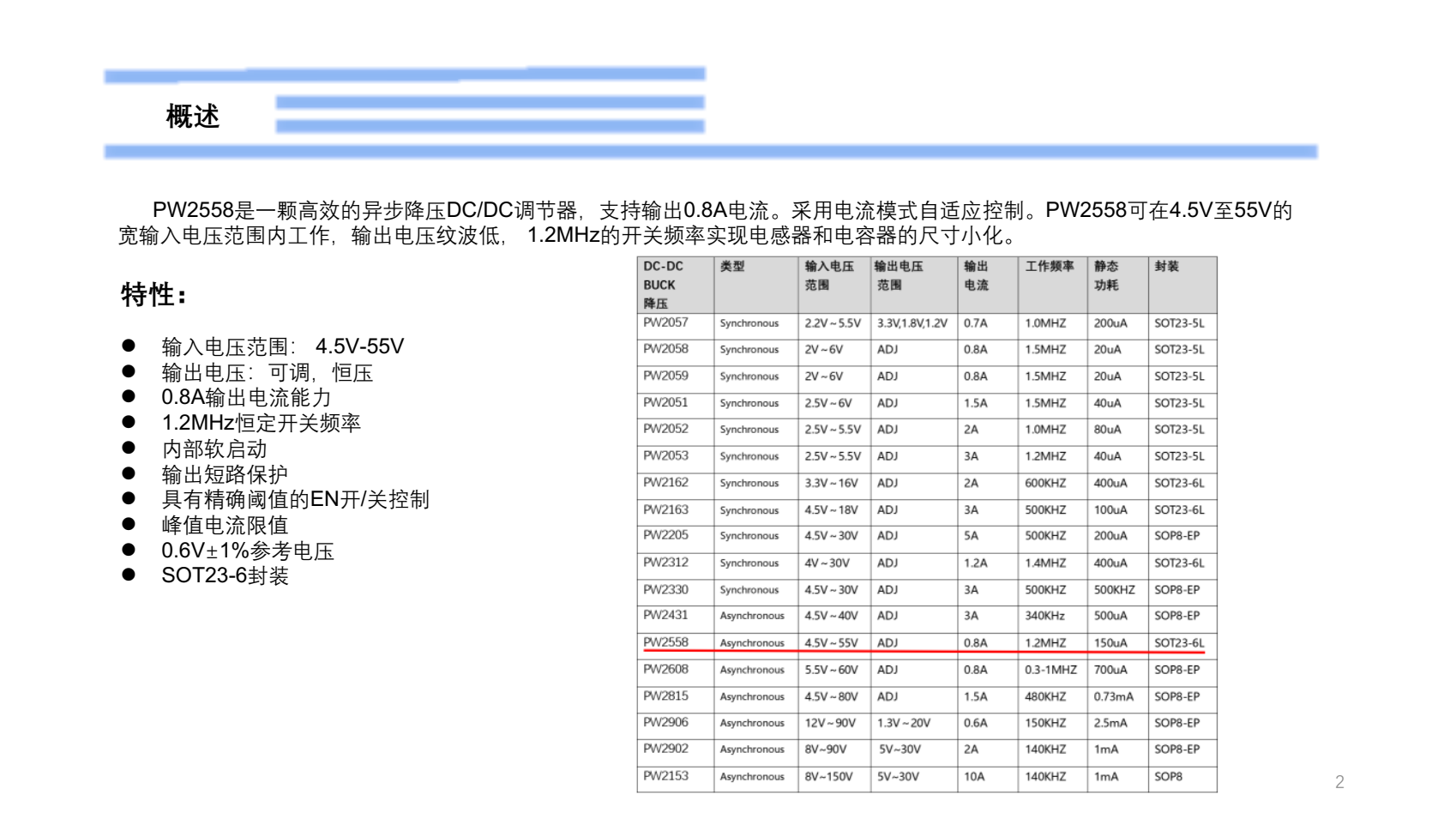

概述
PW2558 是一颗高效的异步降压 DC/DC 调节器,支持输出 0.8A 电流。采用电流模式自适应控制。 PW2558 可在 4.5V 55V
宽输入电压范围内工作,输出电压纹波低,
1.2MHz 的开关频率实现电感器和电容器的尺寸小化。
特性:
输入电压范围: 4.5V-55V
输出电压:可调,恒压
0.8A 输出电流能力
1.2MHz 恒定开关频率
内部软启动
输出短路保护
具有精确阈值的 EN / 关控制
峰值电流限值
0.6V ± 1% 参考电压
SOT23-6 封装

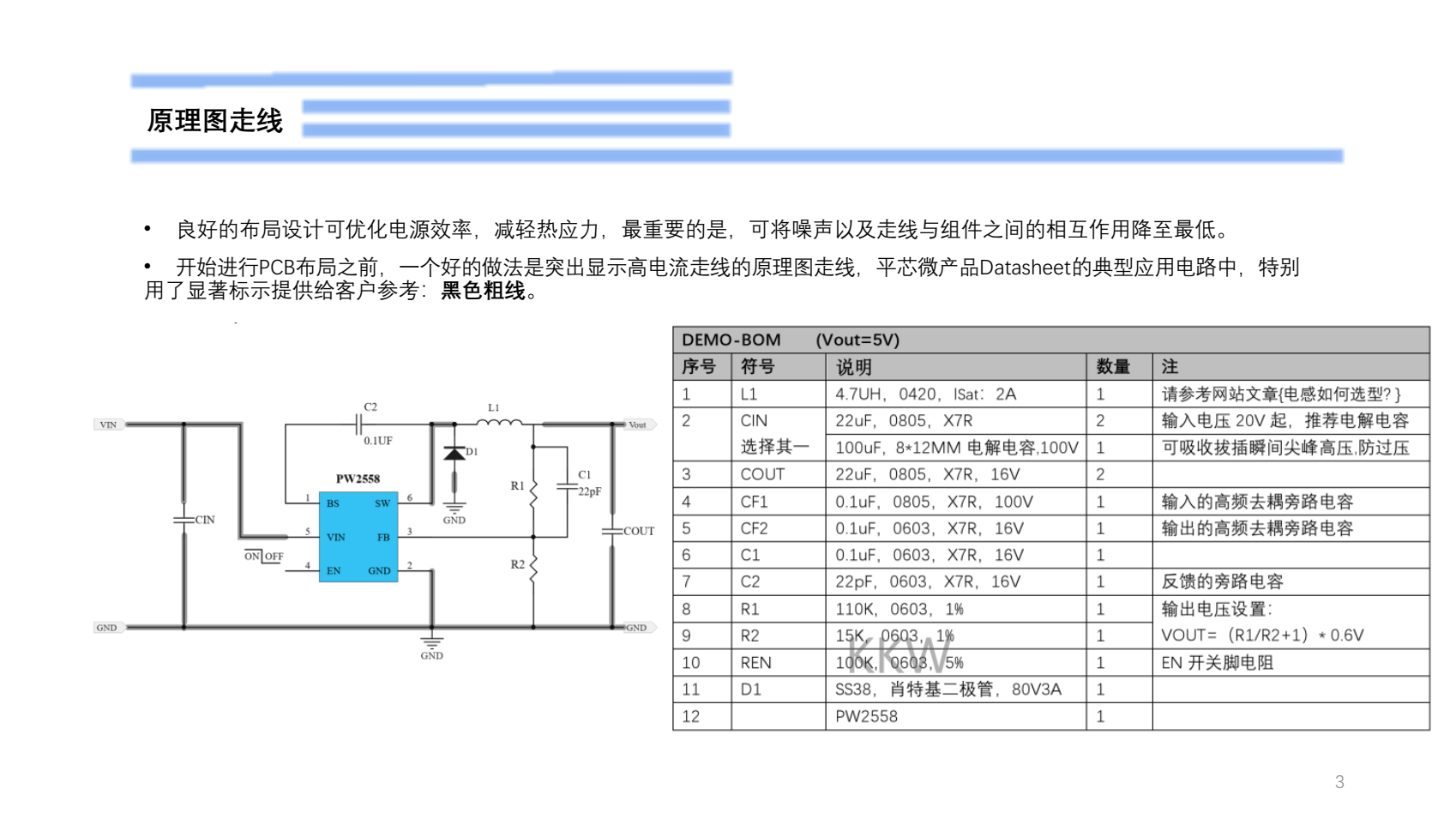

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线

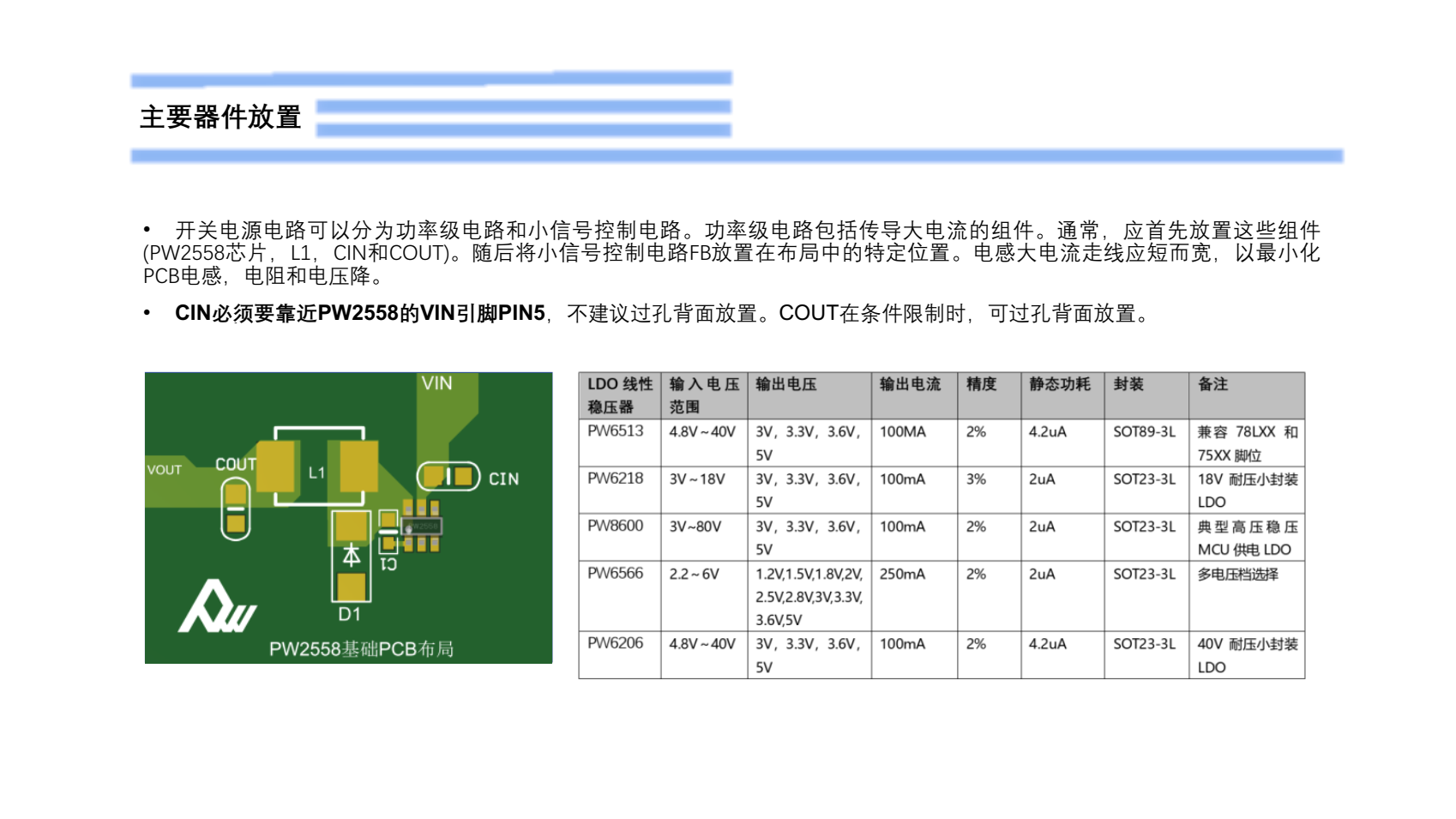

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2558芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化
PCB电感,电阻和电压降。
CIN必须要靠近 PW2558VIN引脚 PIN5 ,不建议过孔背面放置。 COUT 在条件限制时,可过孔背面放置。
