  • 价格 面议
  • 品牌 平芯微 PW2330
详情

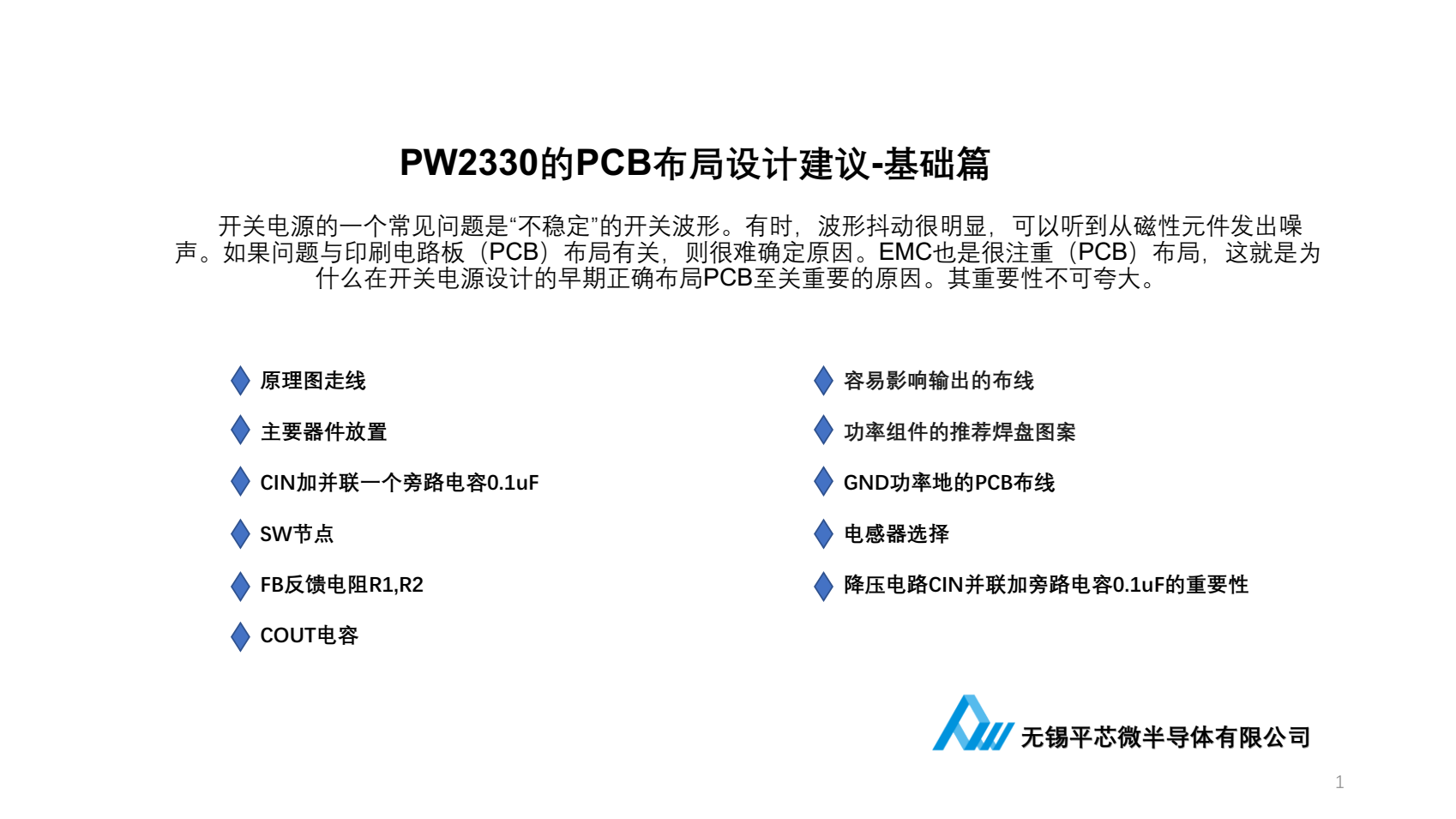

PW2330 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局
PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择

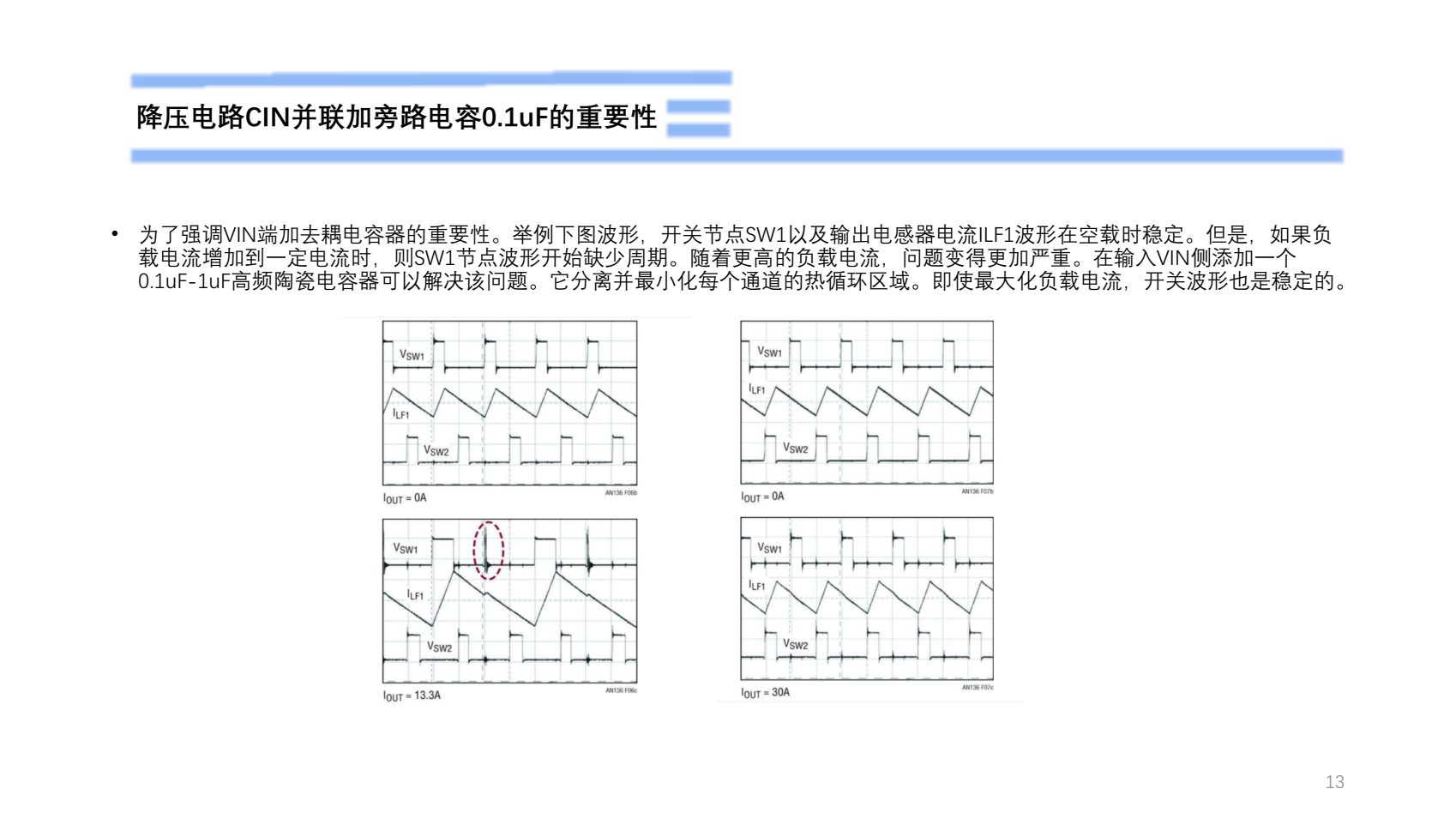

降压电路CIN并联加旁路电容0.1uF的重要性
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2330芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化
PCB电感,电阻和电压降。
CIN必须要靠近 PW2330VIN引脚 PIN8 ,不建议过孔背面放置。 COUT 在条件限制时,可过孔背面放置。
