24V转5V降压芯片PW2205，PCB布局图册

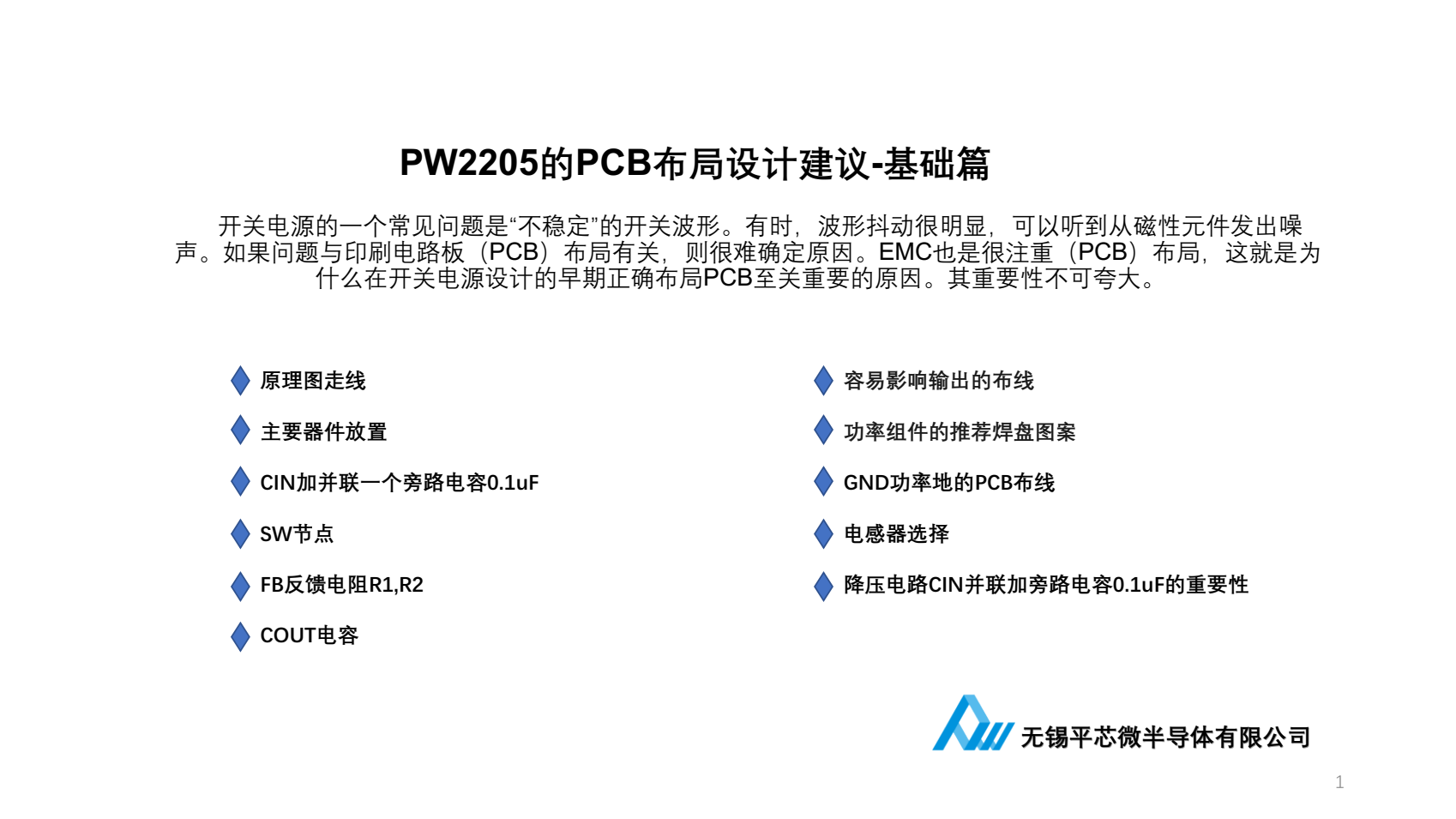

PW2205 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择

降压电路CIN并联加旁路电容0.1uF的重要性
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

概述
PW2205 是一种高效率的同步降压 DC-DC 转换器，具有 5A 输出电流。 PW2205 在 4.5V 到 30V 的宽输入电压范围内工作， 集
成主开关和同步开关，具有非常低的 RDS （ ON ）以最小化传导损失。 PW2205 具有轻载时的应用和高效率。此外，它的工作频
率是恒定的在连续导通模式下为 500kHz ，以使电感器和电容器的尺寸最小。
特性：
 输入电压范围： 4.5V-30V
 输出电压：可调设置恒压
 快速瞬态响应
 软启动限制涌入电流
 恒频： 500kHz
 5A 连续， 6A 峰值负载电流能力
 输出过电流限制
 输出短路保护
 热关机和自动恢复
 封装： SOP8-EP

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2205芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN必须要靠近 PW2205的 VIN引脚 PIN8 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
