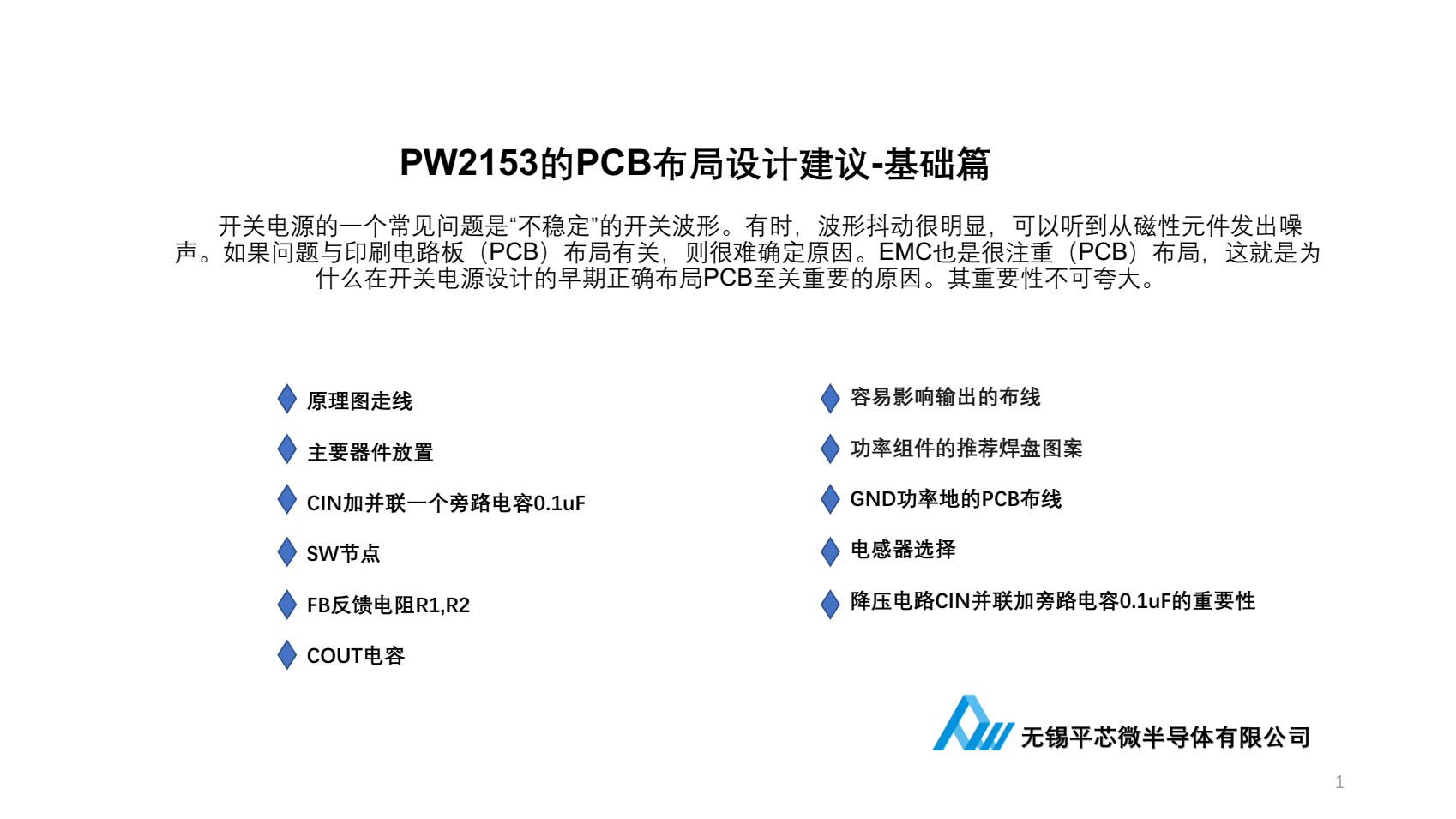

PW2153 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局
PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

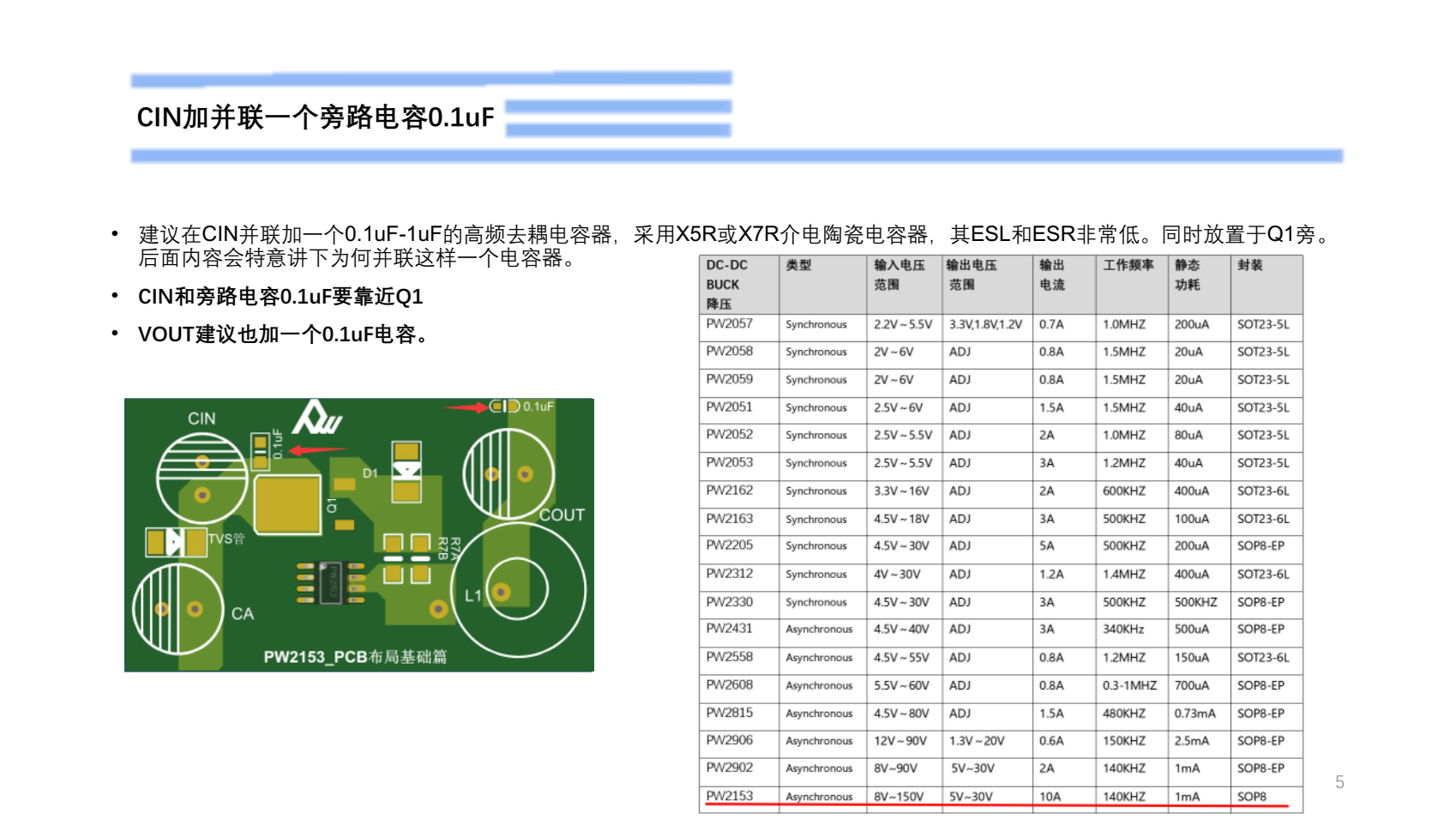

CIN加并联一个旁路电容0.1uF
SW节点

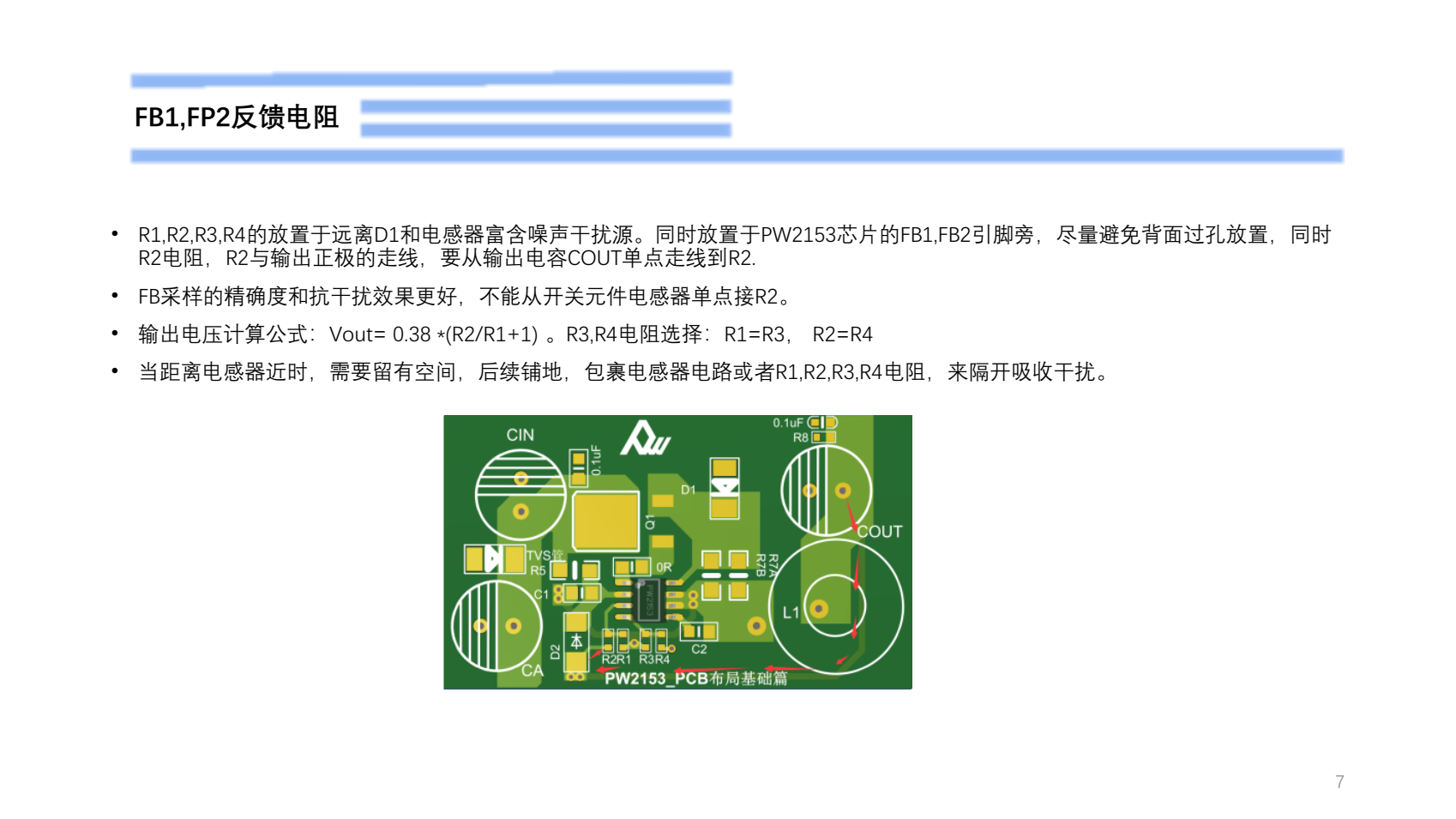

FB反馈电阻R1,R2
COUT电容

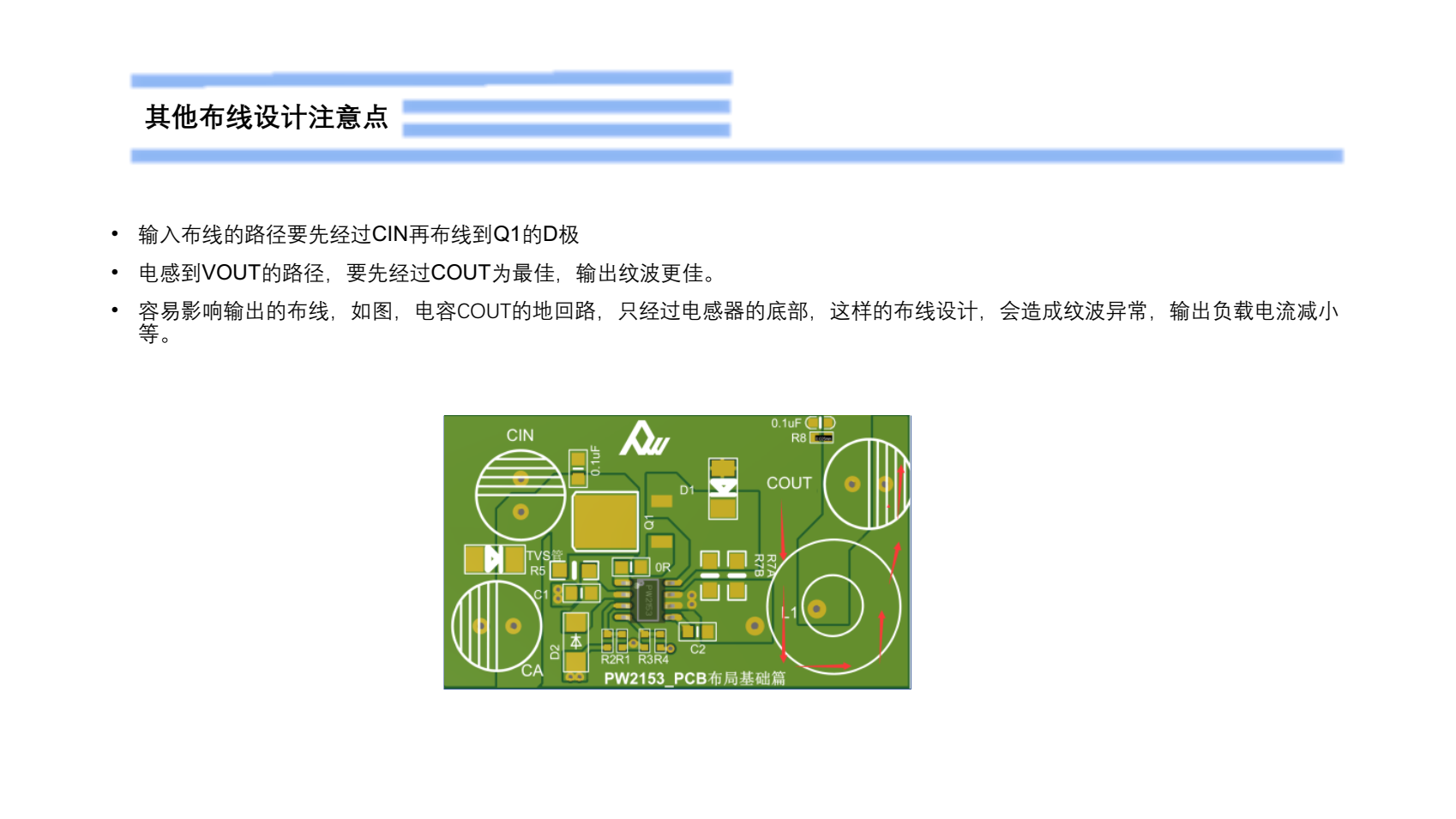

容易影响输出的布线
功率组件的推荐焊盘图案

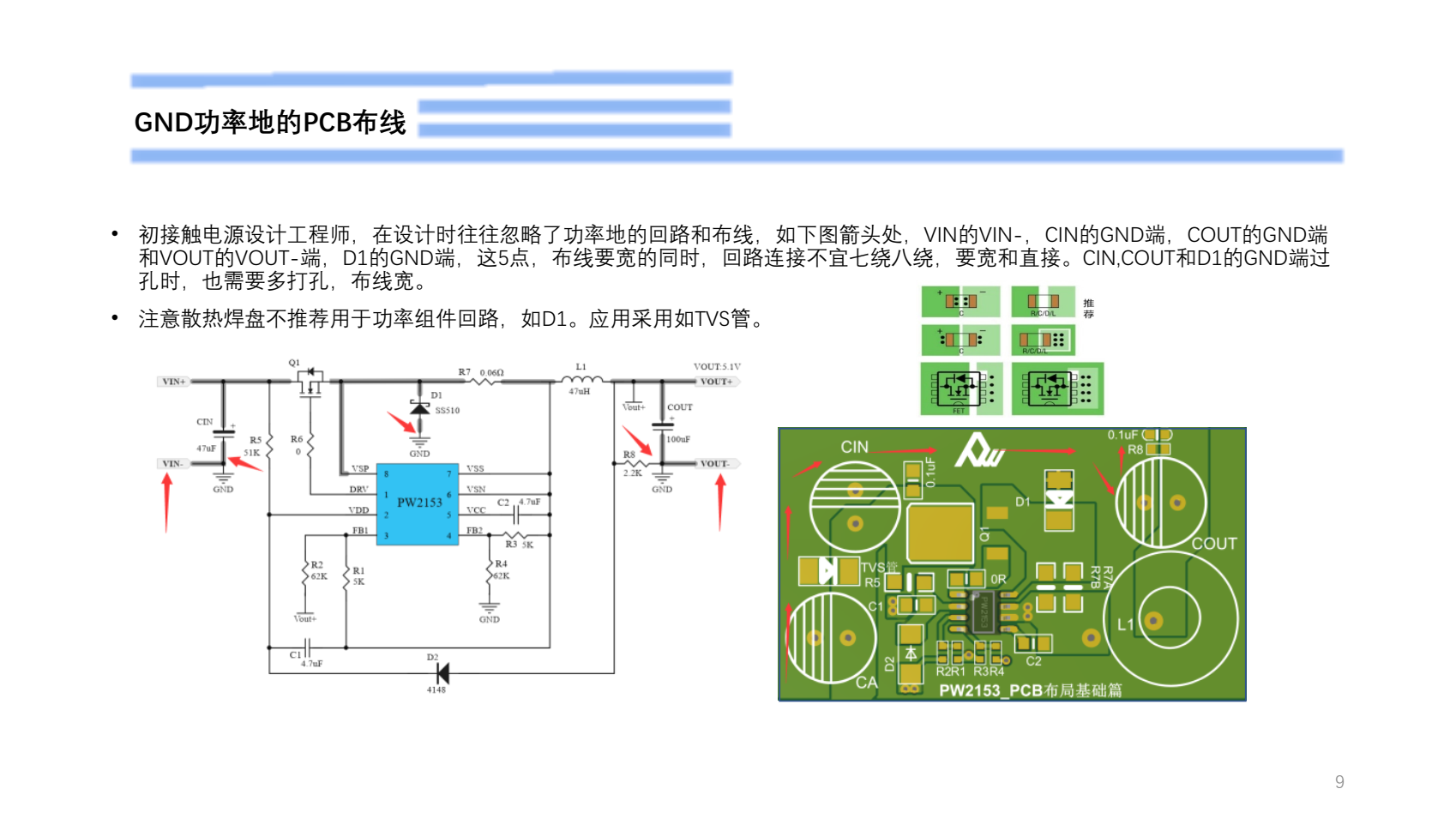

GND功率地的PCB布线

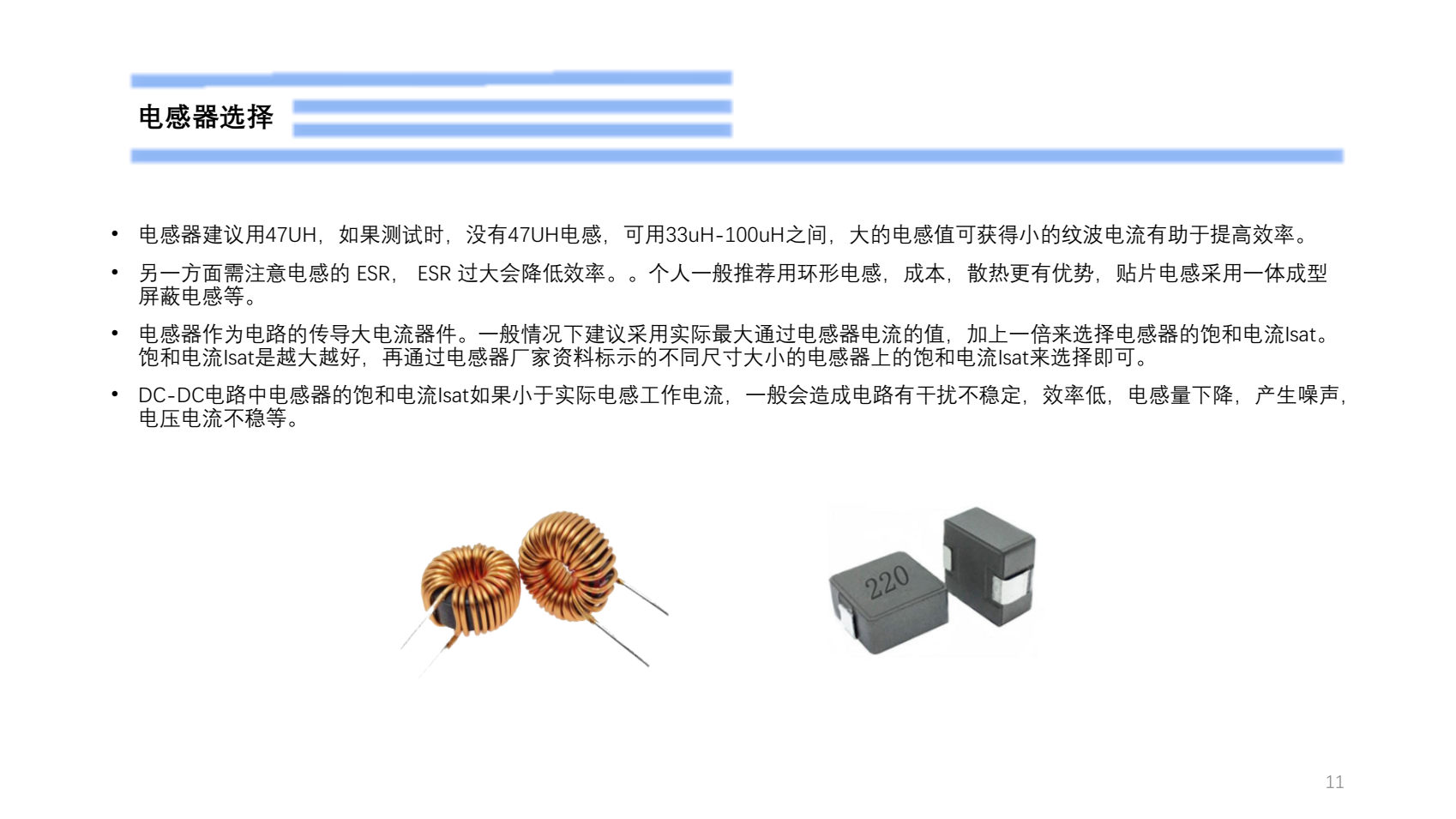

电感器选择

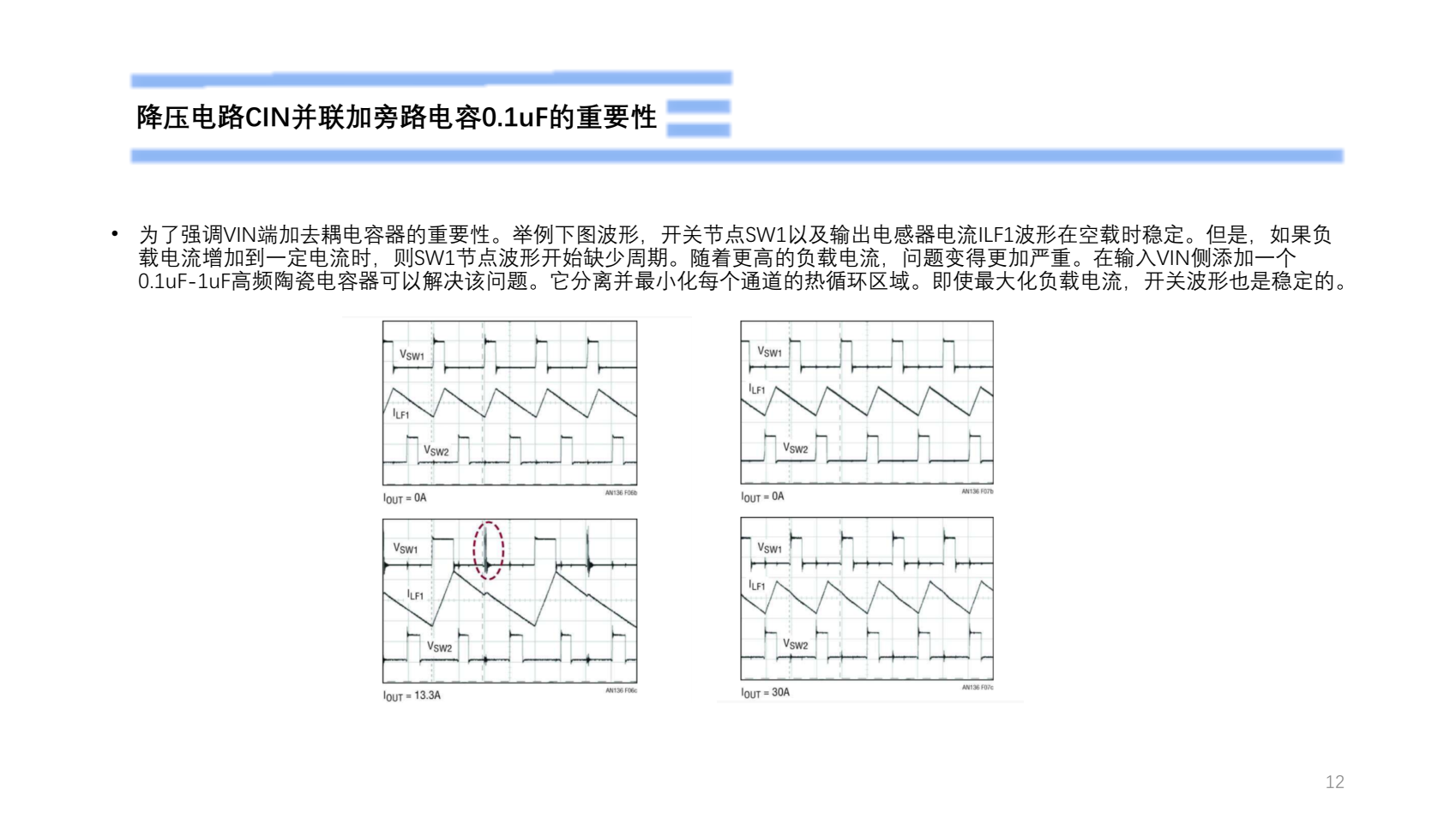

降压电路CIN并联加旁路电容0.1uF的重要性
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

概述

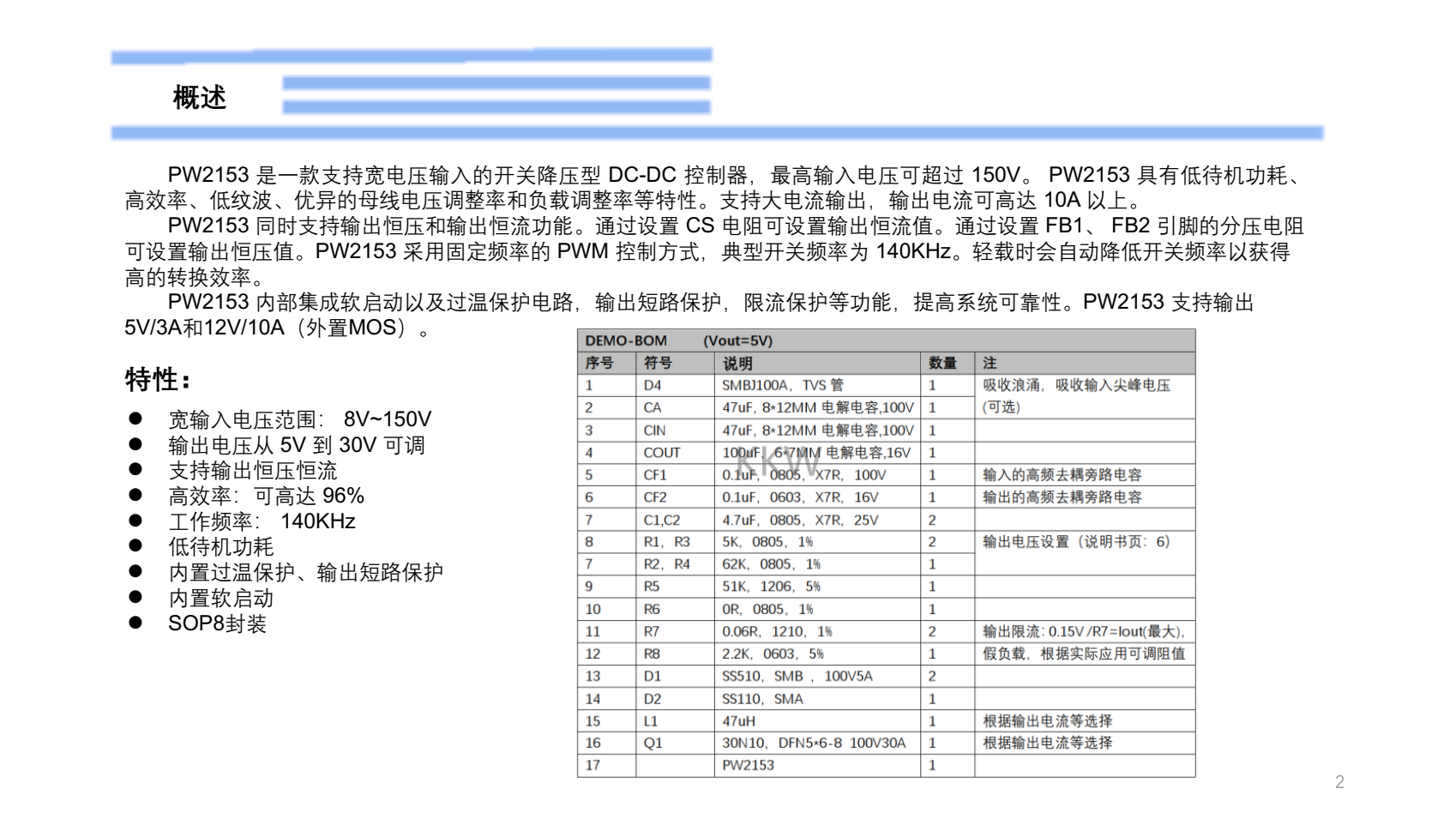

PW2153 是一款支持宽电压输入的开关降压型 DC-DC 控制器, 最高输入电压可超过 150V PW2153 具有低待机功耗、
高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可高达
10A 以上。
PW2153 同时支持输出恒压和输出恒流功能。通过设置 CS 电阻可设置输出恒流值。通过设置 FB1 FB2 引脚的分压电阻
可设置输出恒压值。
PW2153 采用固定频率的 PWM 控制方式,典型开关频率为 140KHz 。轻载时会自动降低开关频率以获得
高的转换效率。
PW2153 内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。 PW2153 支持输出
5V/3A 12V/10A (外置 MOS ) 。
特性:
宽输入电压范围: 8V~150V
输出电压从 5V 30V 可调
支持输出恒压恒流
高效率:可高达 96%
工作频率: 140KHz
低待机功耗
内置过温保护、输出短路保护
内置软启动
SOP8 封装

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

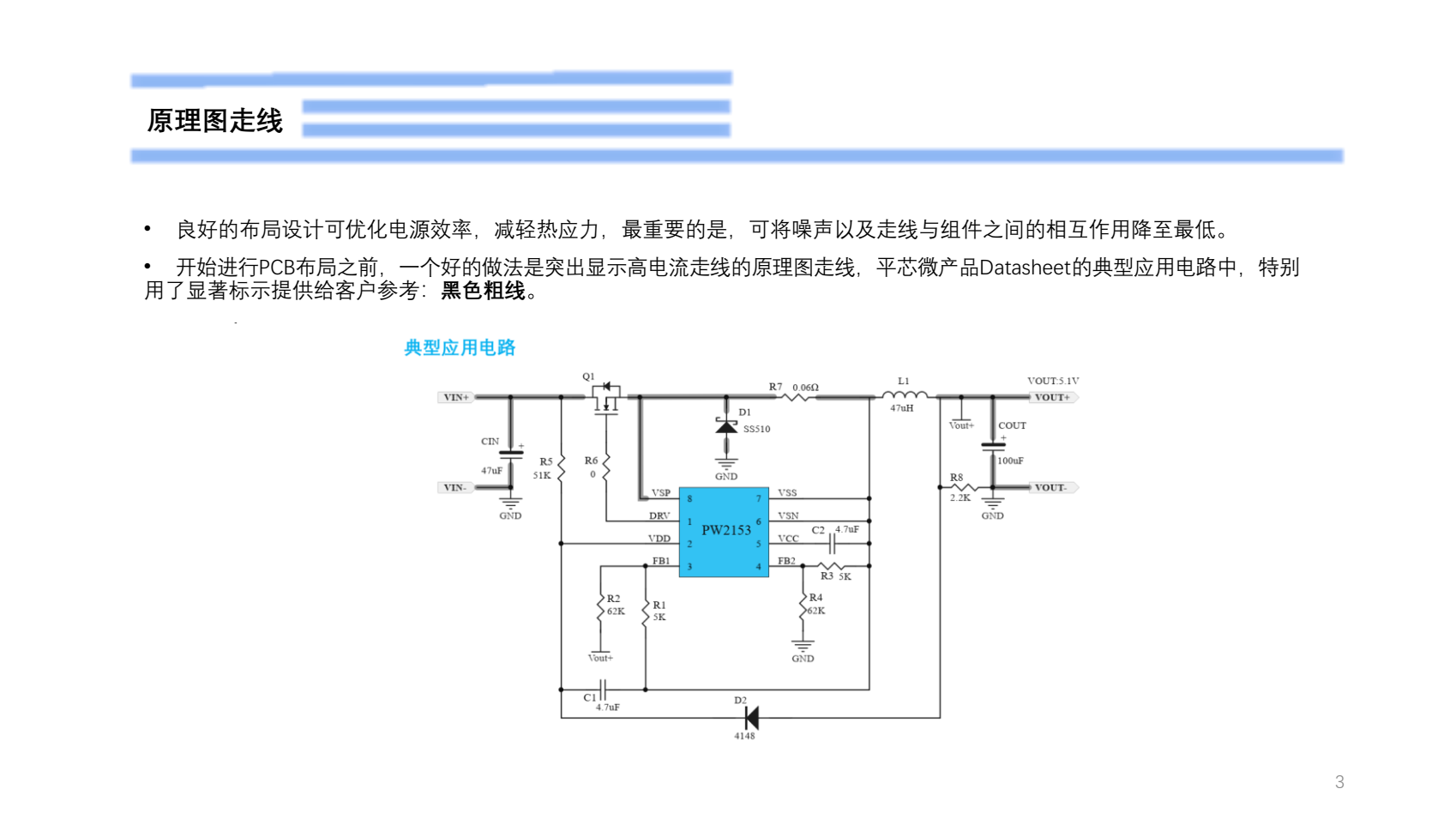

开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线

主要器件放置

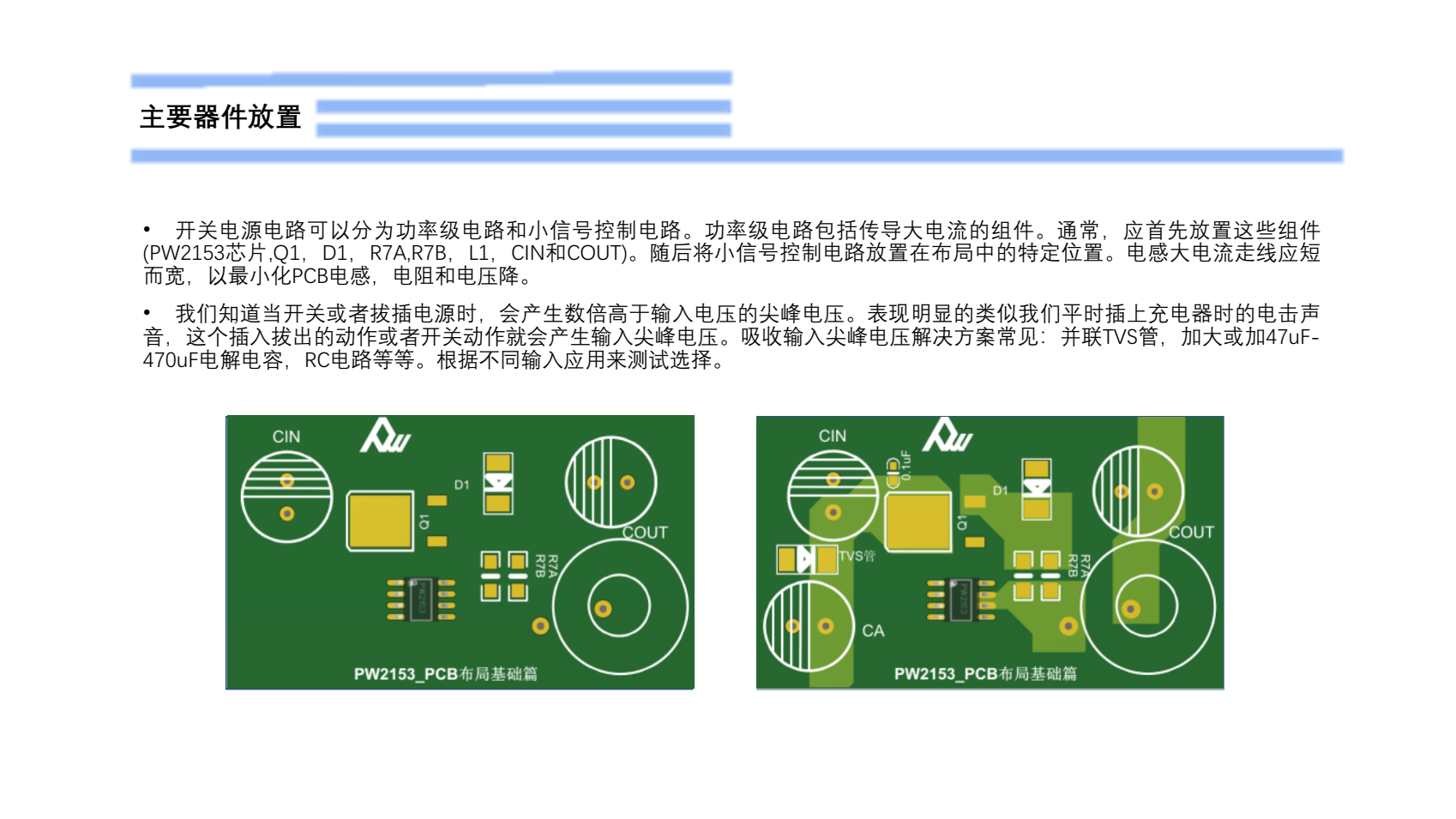

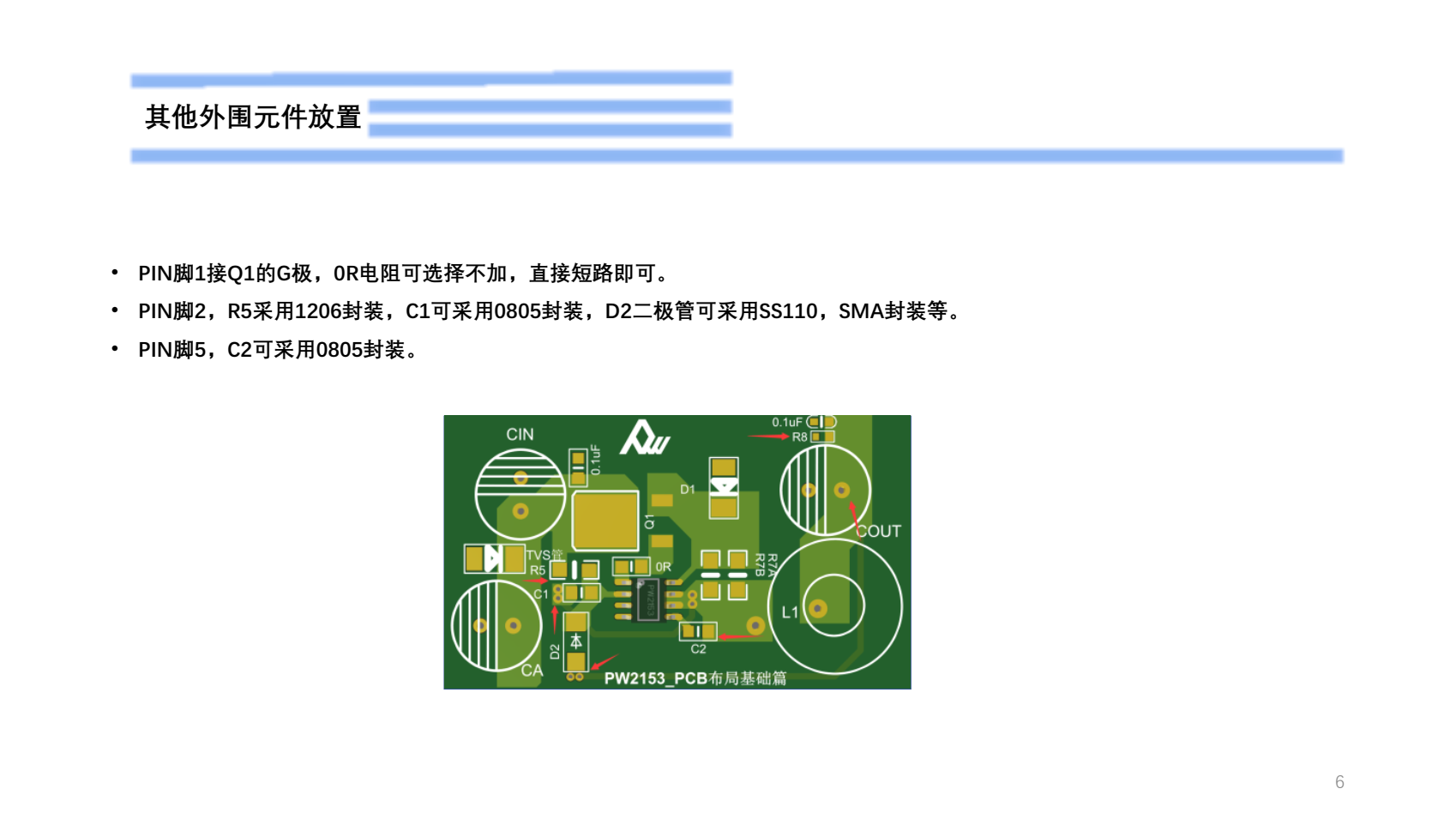

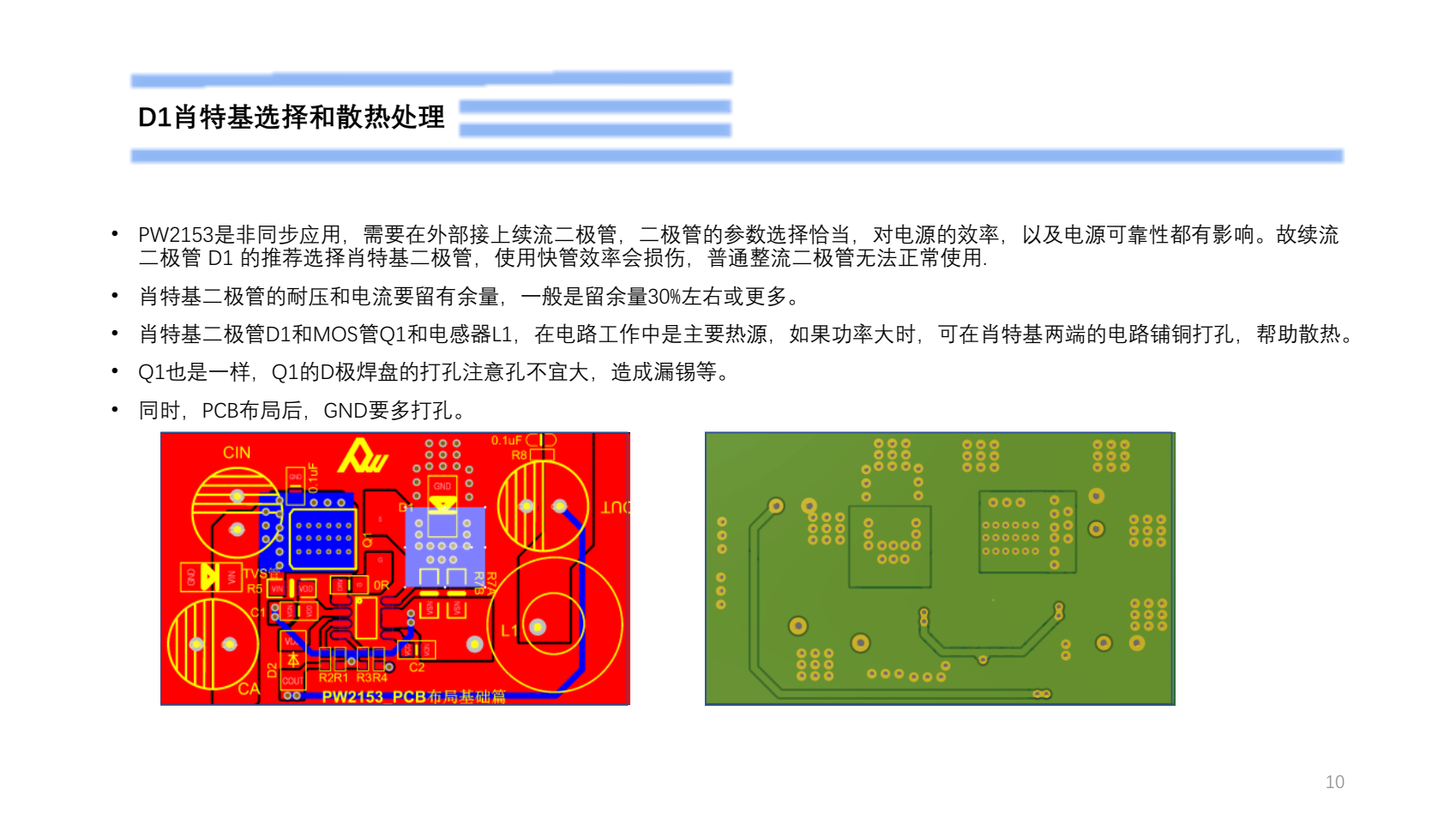

开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2153芯片,Q1, D1, R7A,R7B, L1, CIN和COUT)。 随后将小信号控制电路放置在布局中的特定位置。 电感大电流走线应短
而宽,以最小化PCB电感,电阻和电压降。
我们知道当开关或者拔插电源时, 会产生数倍高于输入电压的尖峰电压。 表现明显的类似我们平时插上充电器时的电击声
音, 这个插入拔出的动作或者开关动作就会产生输入尖峰电压。 吸收输入尖峰电压解决方案常见: 并联TVS管, 加大或加47uF-
470uF电解电容, RC电路等等。根据不同输入应用来测试选择。
