5V降压1.8V芯片，稳压电路设计建议PW2059

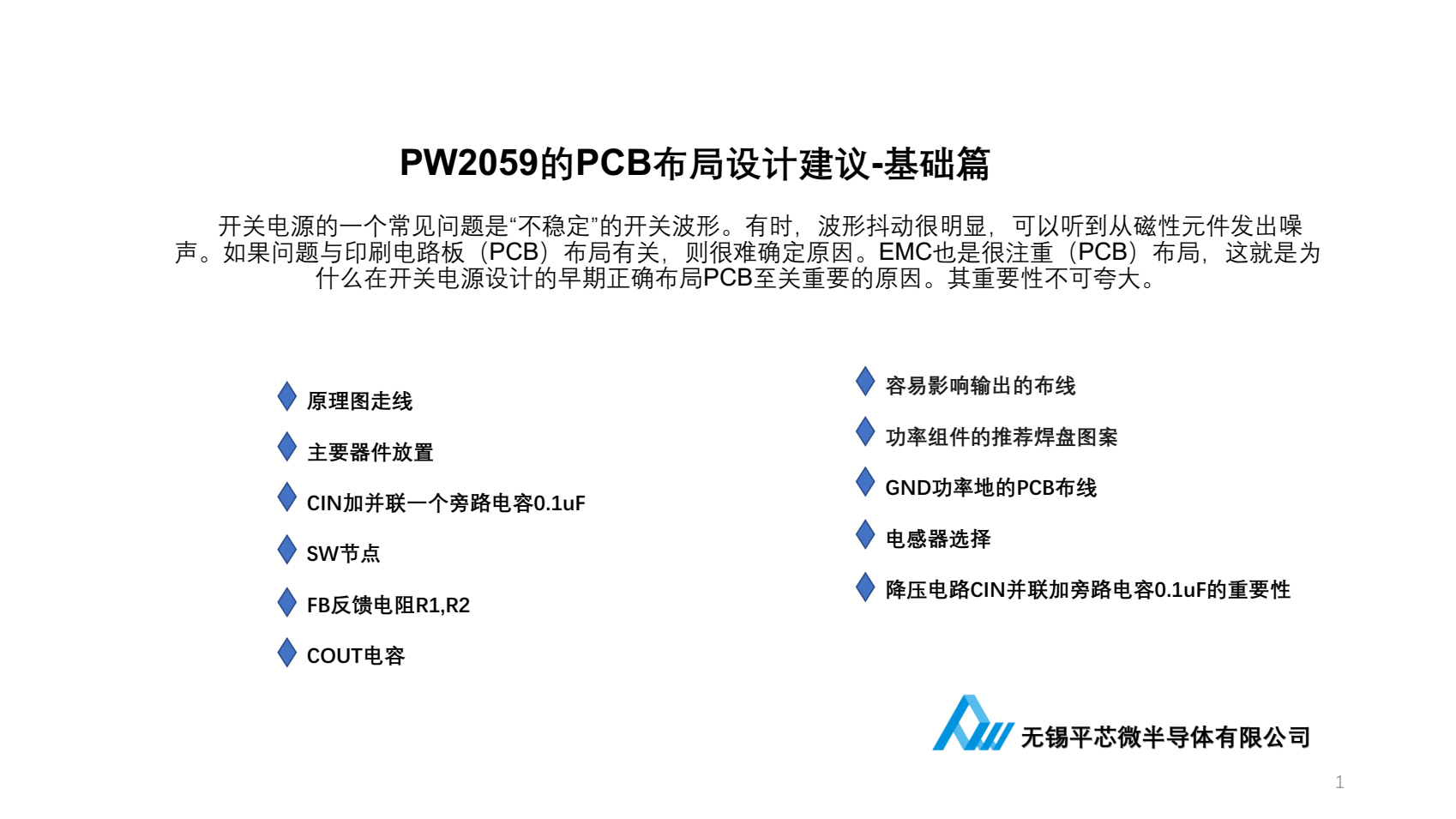

PW2059 的 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为
什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

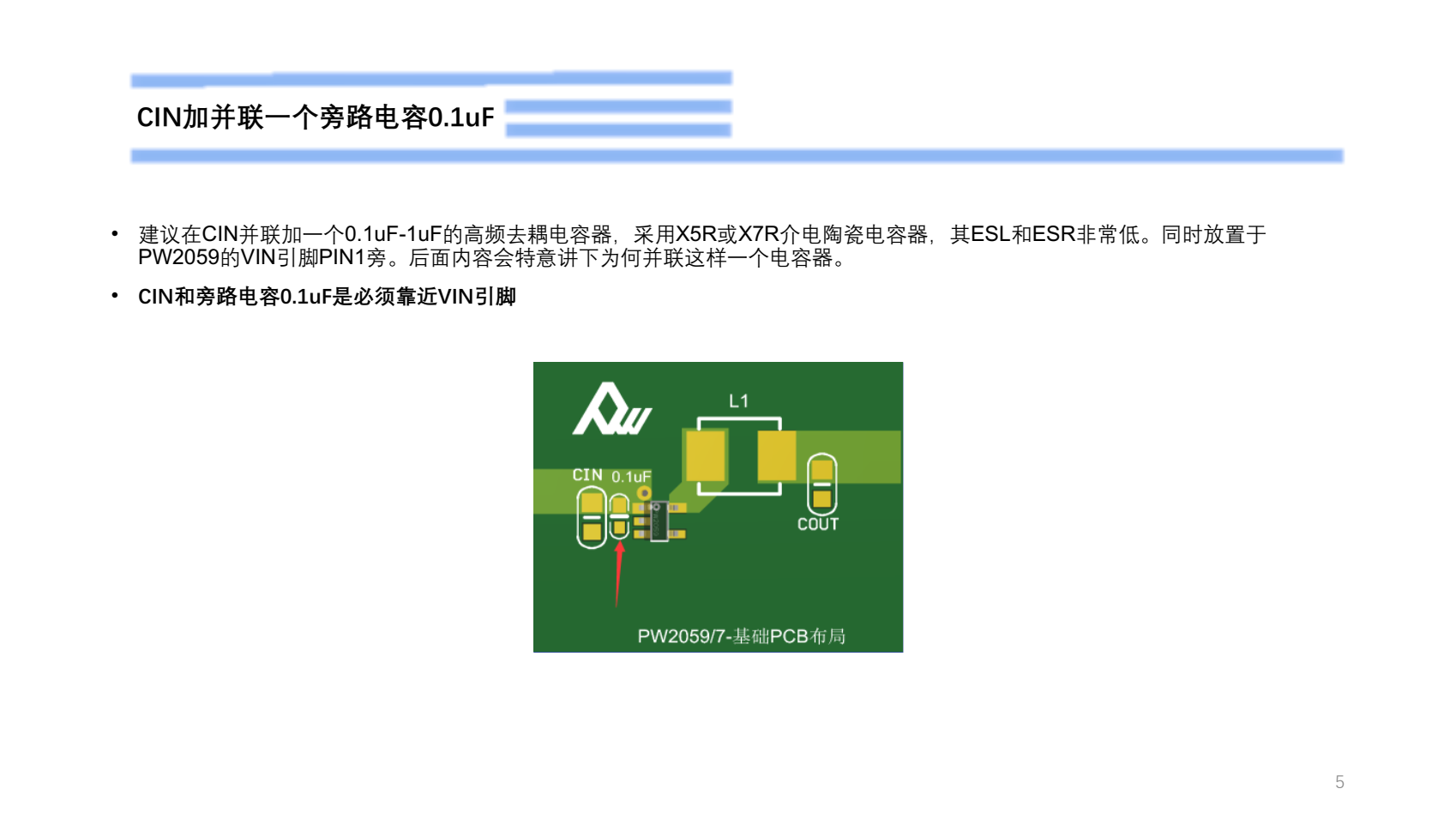

CIN加并联一个旁路电容0.1uF

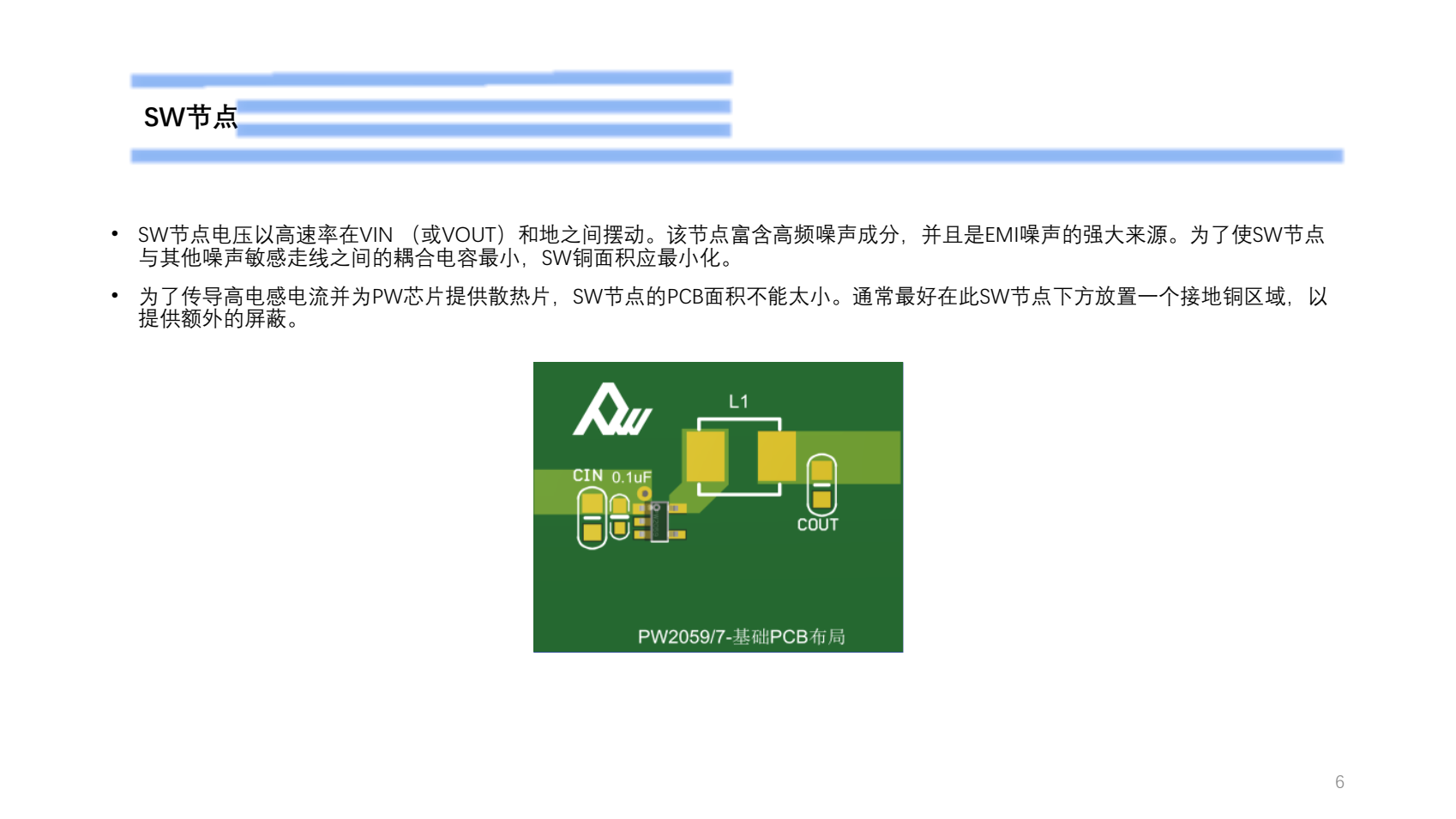

SW节点

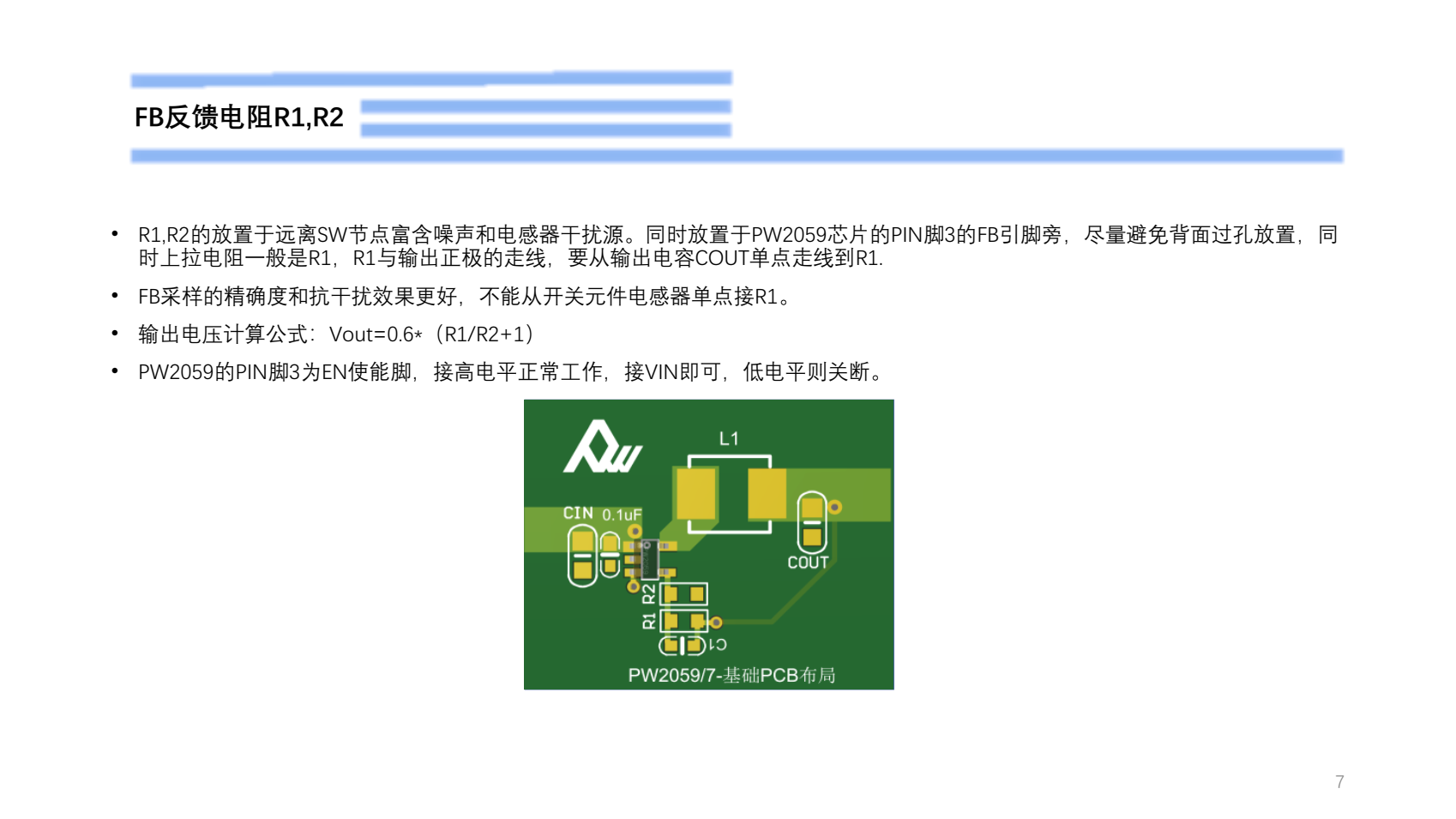

FB反馈电阻R1,R2

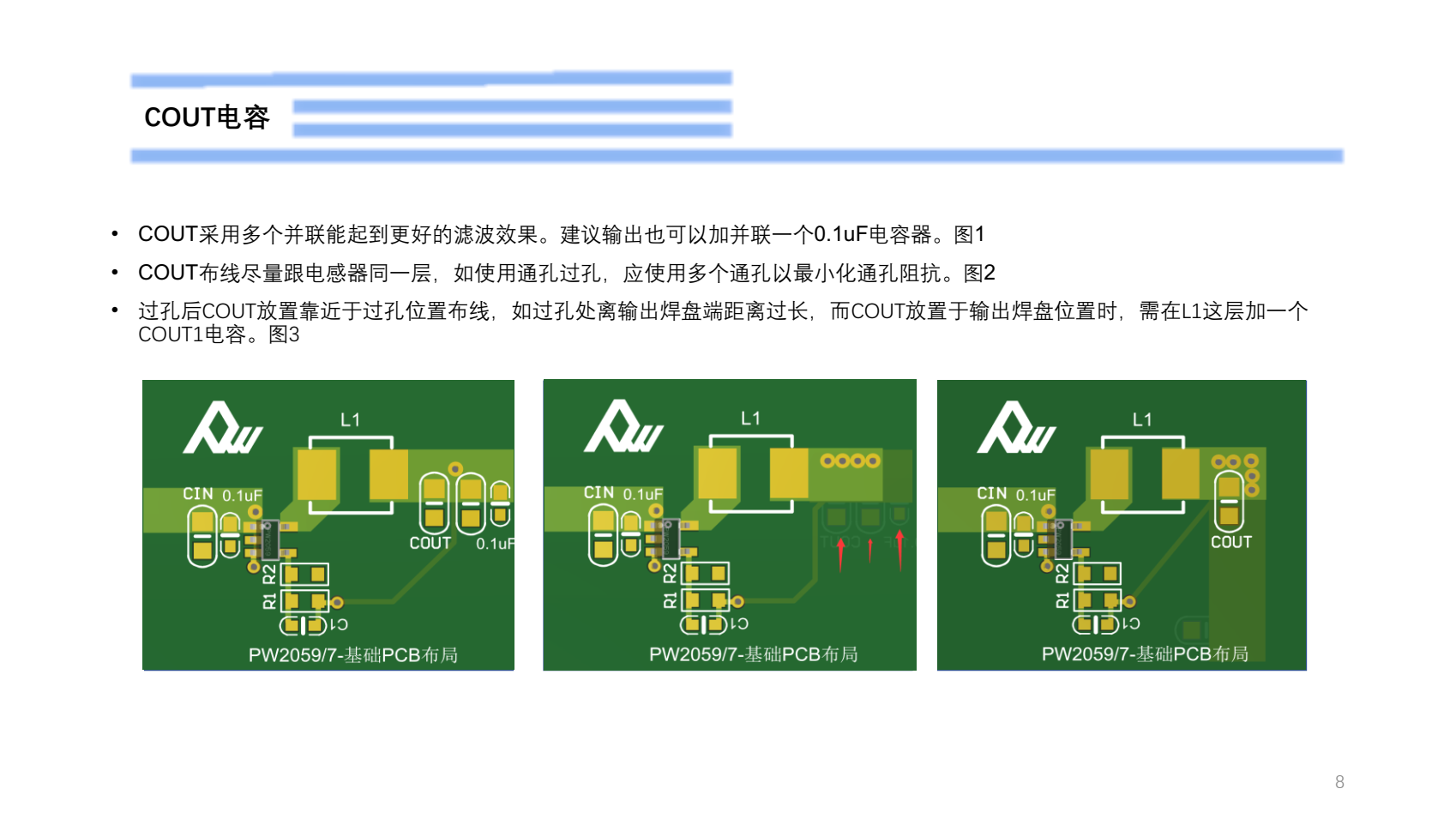

COUT电容

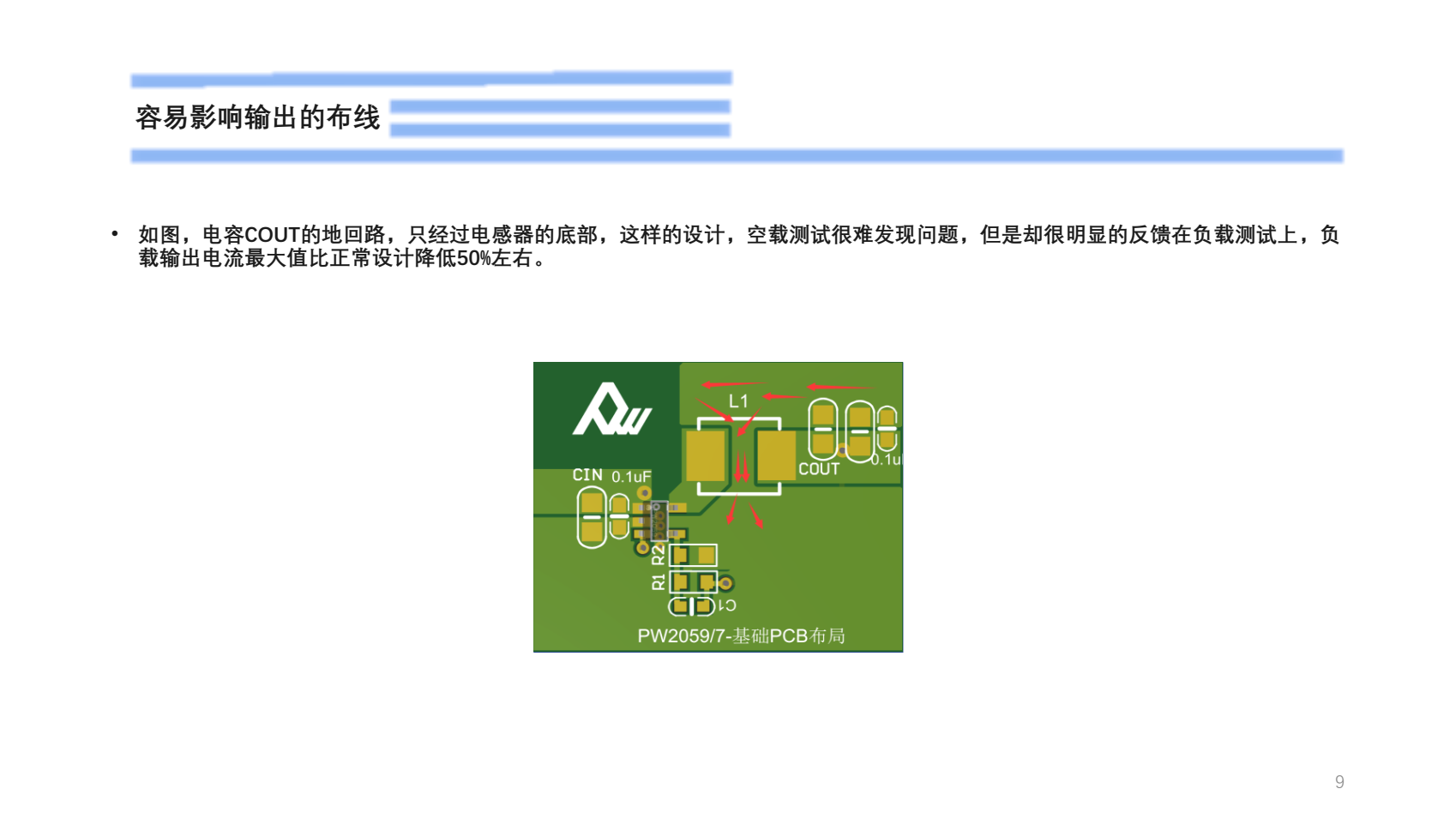

容易影响输出的布线

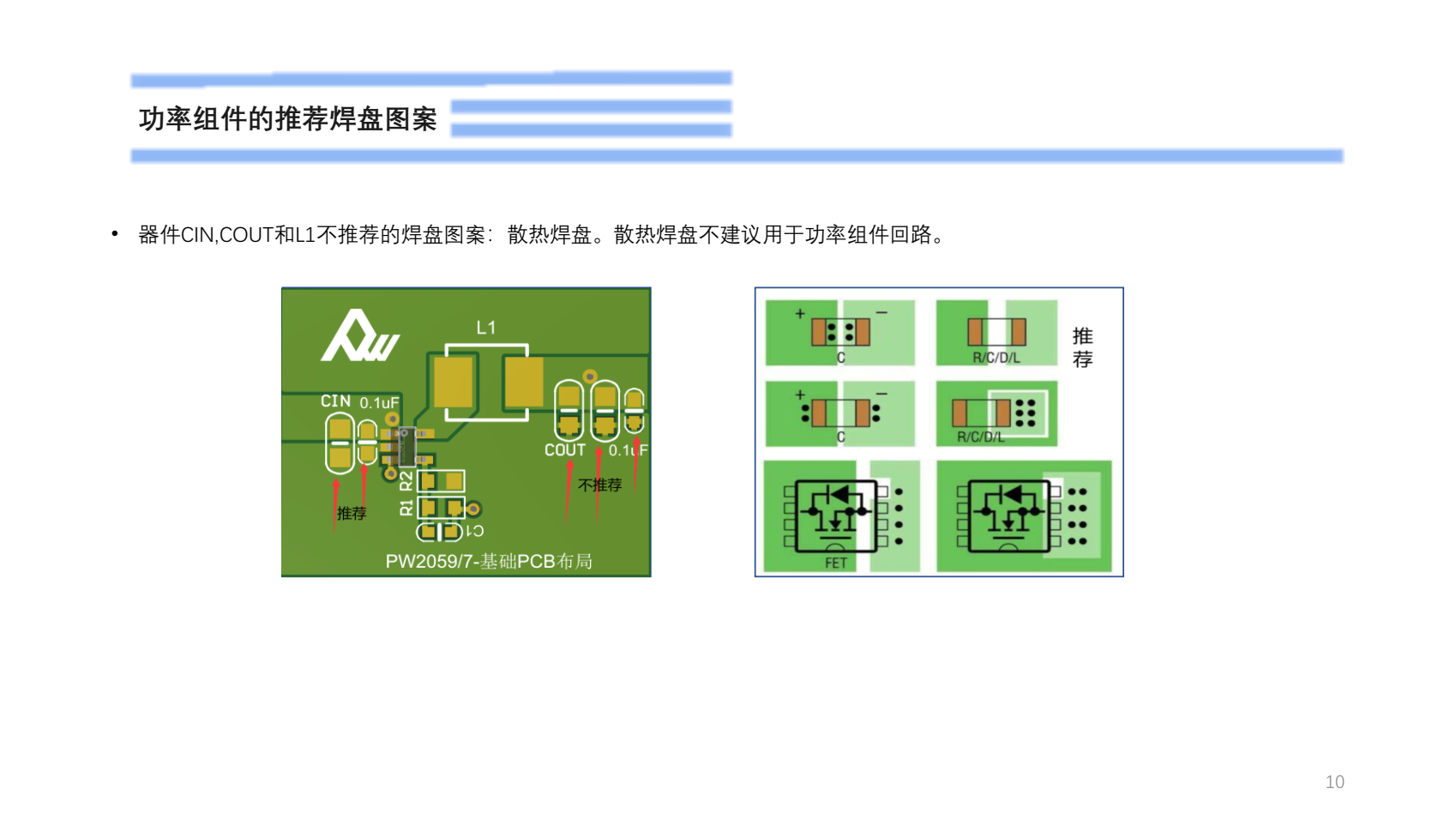

功率组件的推荐焊盘图案

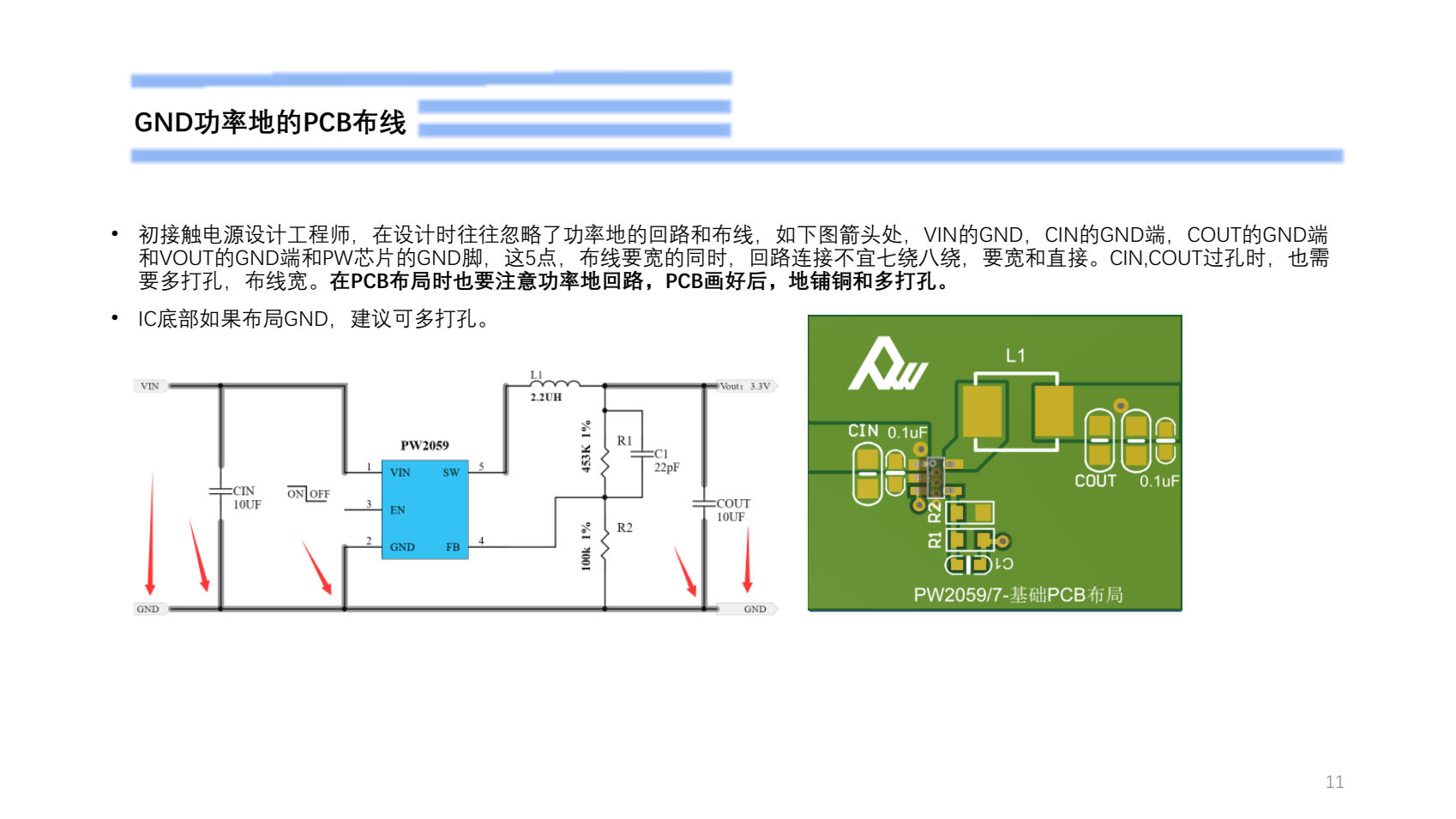

GND功率地的PCB布线

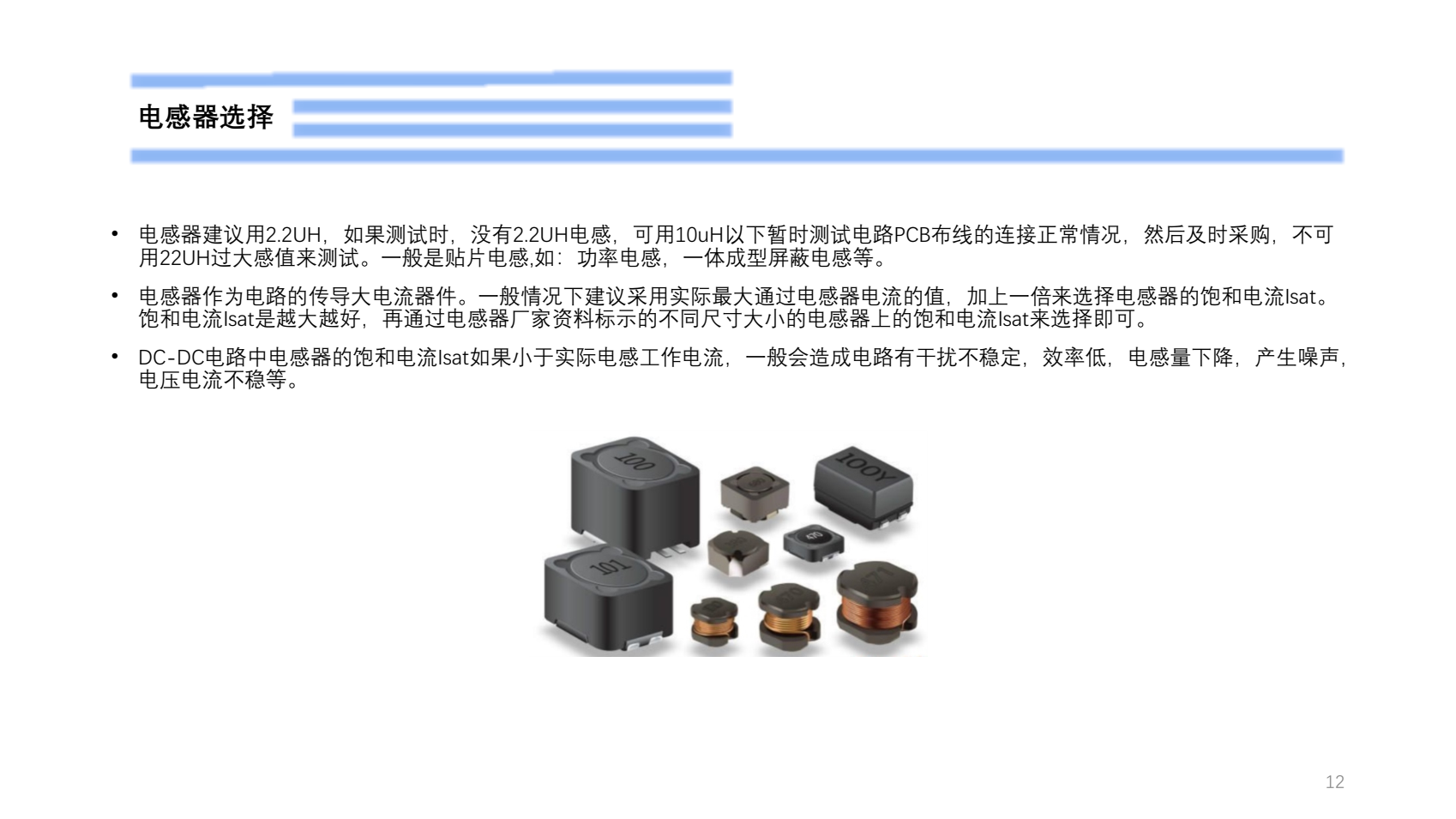

电感器选择

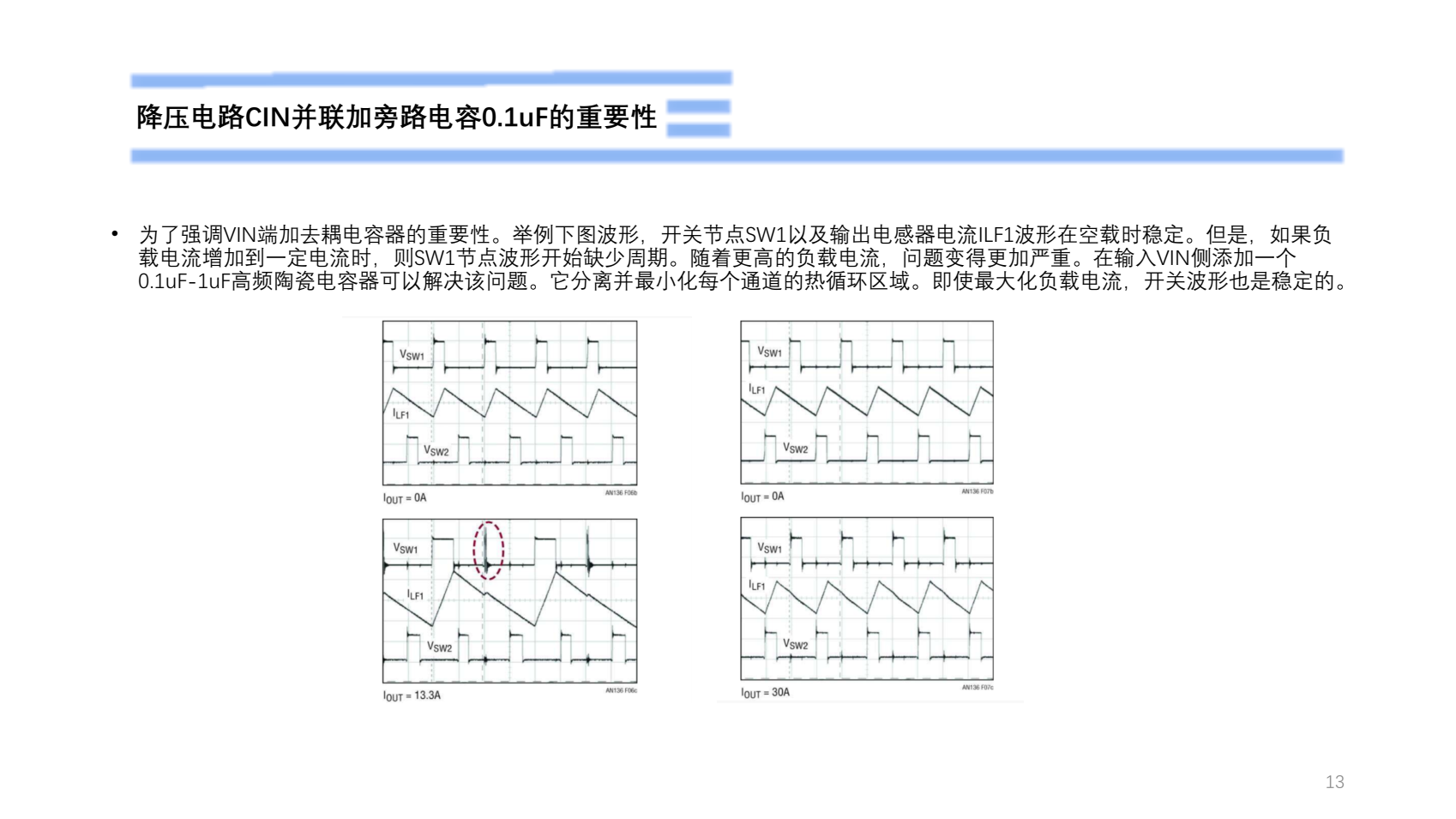

降压电路CIN并联加旁路电容0.1uF的重要性
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

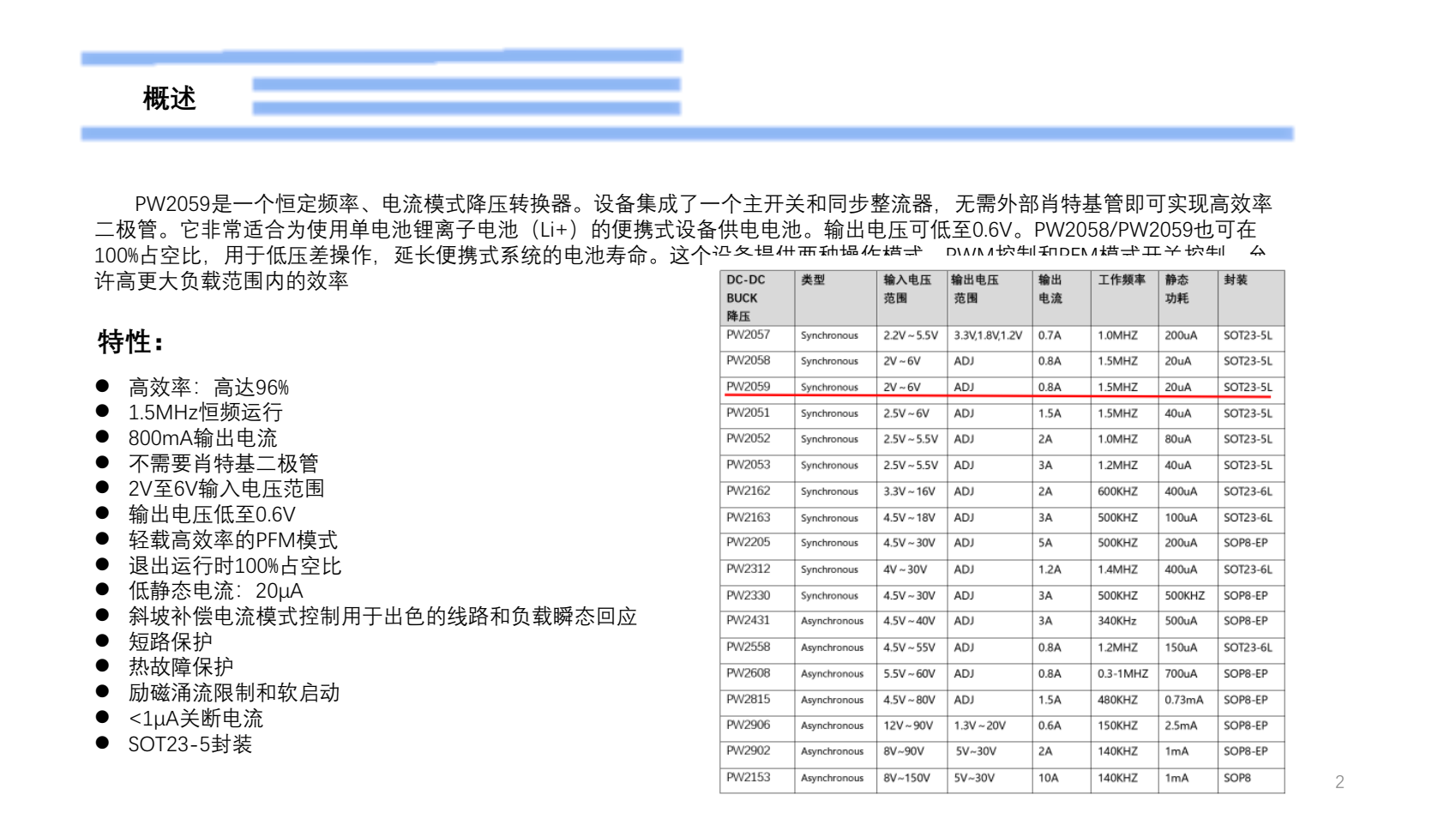

概述
PW2059是一个恒定频率、电流模式降压转换器。设备集成了一个主开关和同步整流器，无需外部肖特基管即可实现高效率
二极管。它非常适合为使用单电池锂离子电池（Li+）的便携式设备供电电池。输出电压可低至0.6V。 PW2058/PW2059也可在
100%占空比，用于低压差操作，延长便携式系统的电池寿命。这个设备提供两种操作模式， PWM控制和PFM模式开关控制，允
许高更大负载范围内的效率
特性：
l 高效率：高达96%
l 1.5MHz恒频运行
l 800mA输出电流
l 不需要肖特基二极管
l 2V至6V输入电压范围
l 输出电压低至0.6V
l 轻载高效率的PFM模式
l 退出运行时100%占空比
l 低静态电流： 20μA
l 斜坡补偿电流模式控制用于出色的线路和负载瞬态回应
l 短路保护
l 热故障保护
l 励磁涌流限制和软启动
l <1μA关断电流
l SOT23-5封装

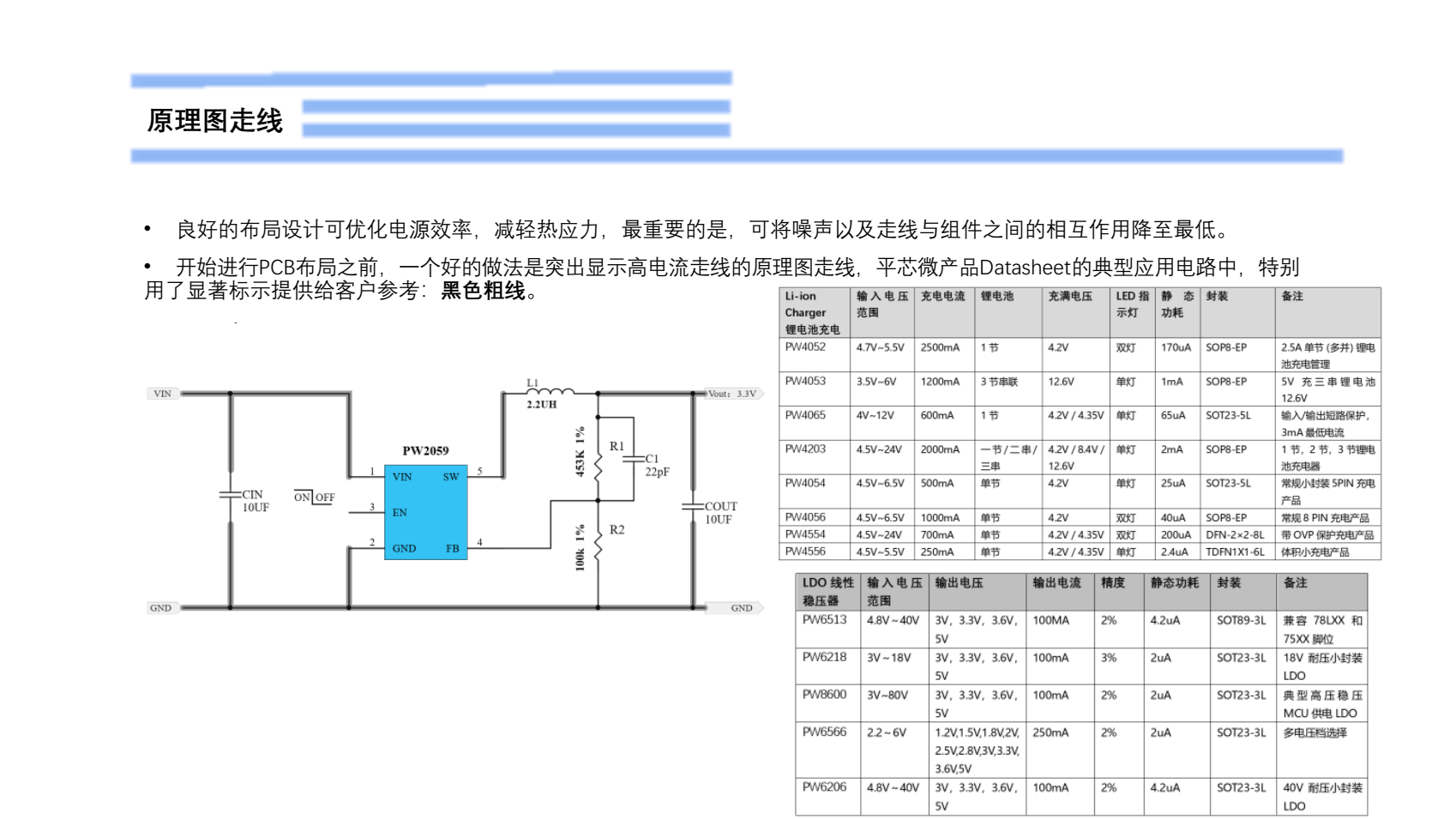

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

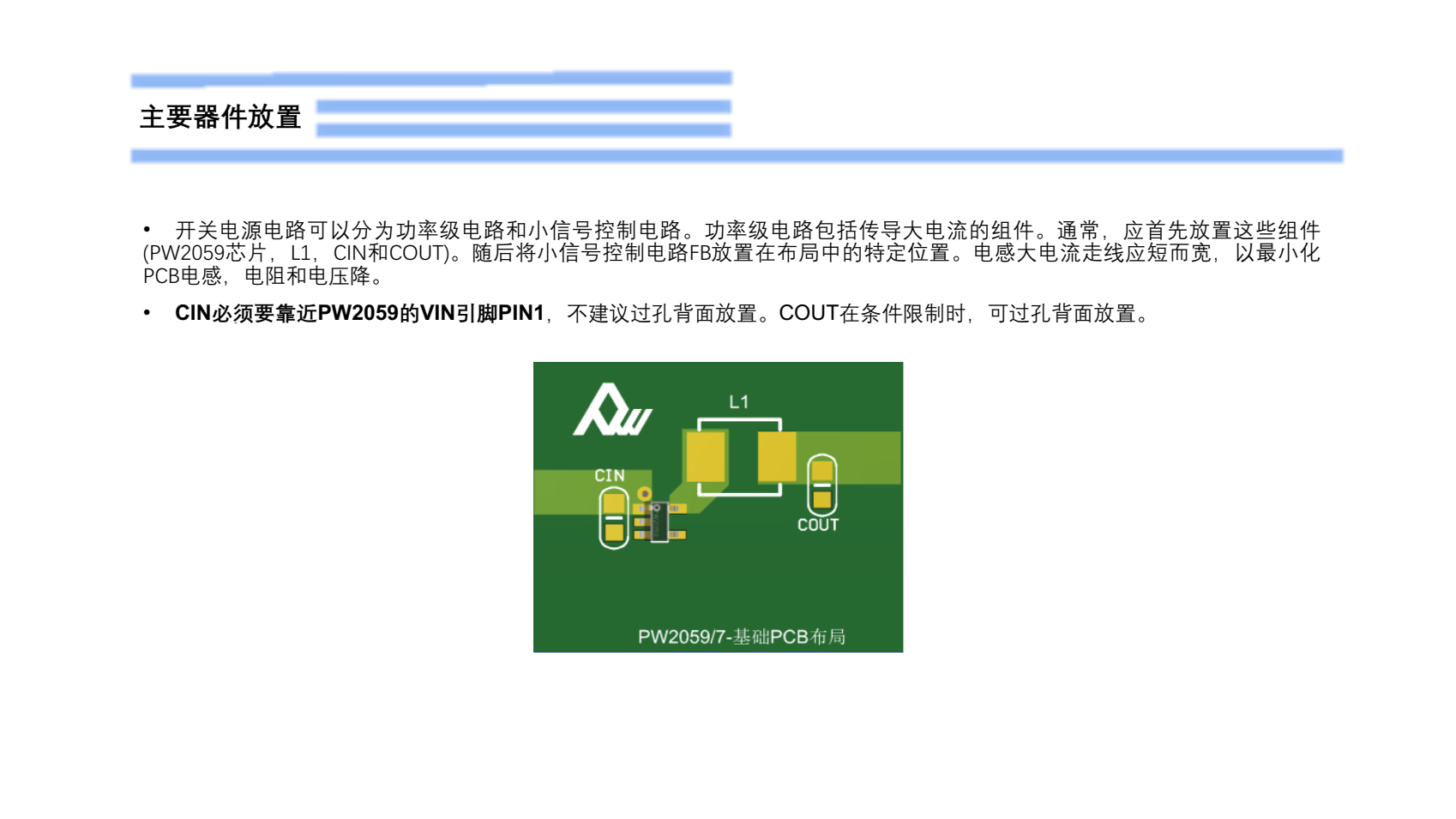

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2059芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN必须要靠近 PW2059的 VIN引脚 PIN1 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
