  • 价格 面议
  • 品牌 平芯微 PW2058
联系我们
详情

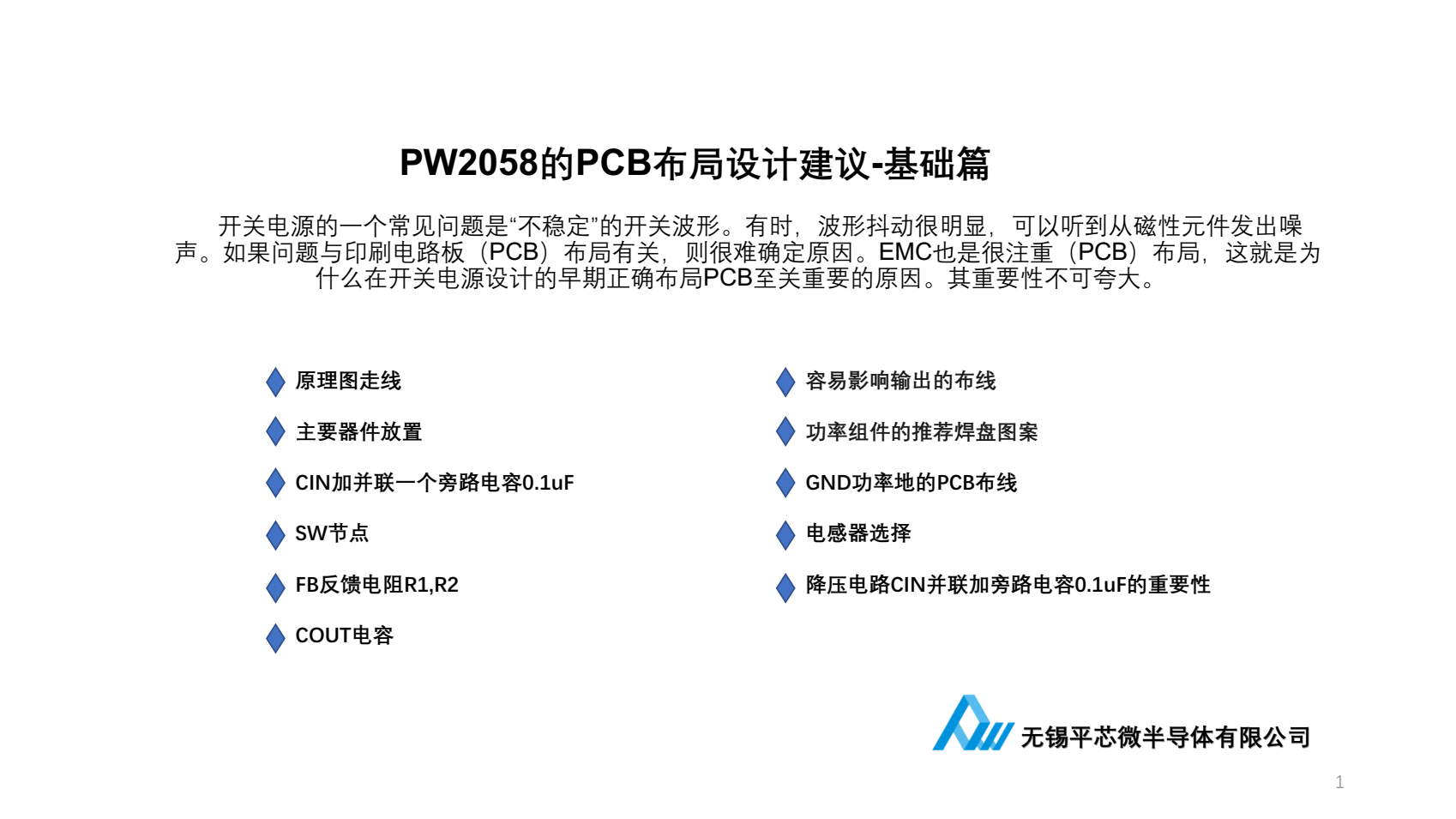

PW2058 PCB 布局设计建议 - 基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
PCB )布局有关,则很难确定原因。 EMC 也是很注重( PCB )布局,这就是为
什么在开关电源设计的早期正确布局
PCB 至关重要的原因。其重要性不可夸大。

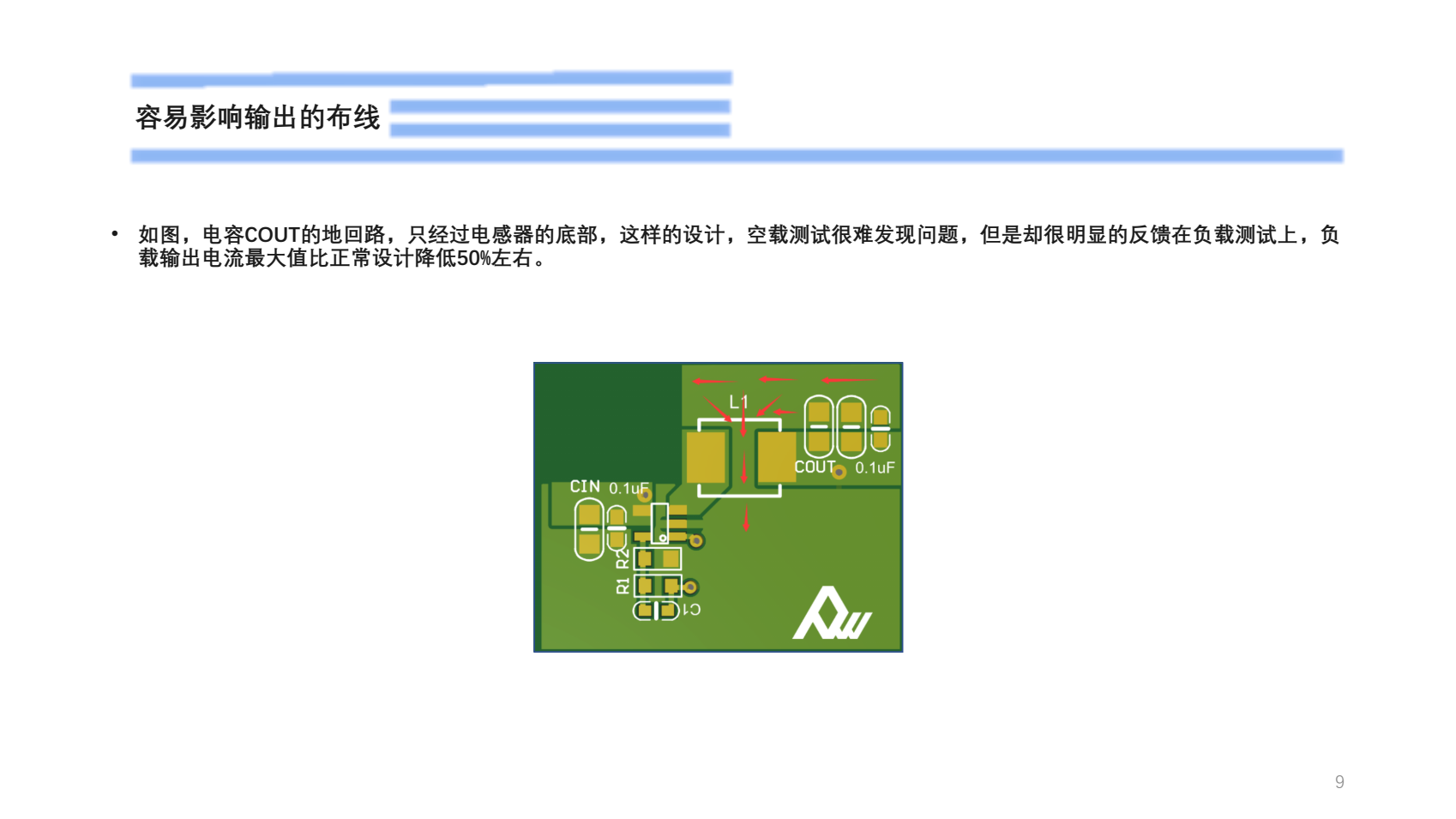

容易影响输出的布线

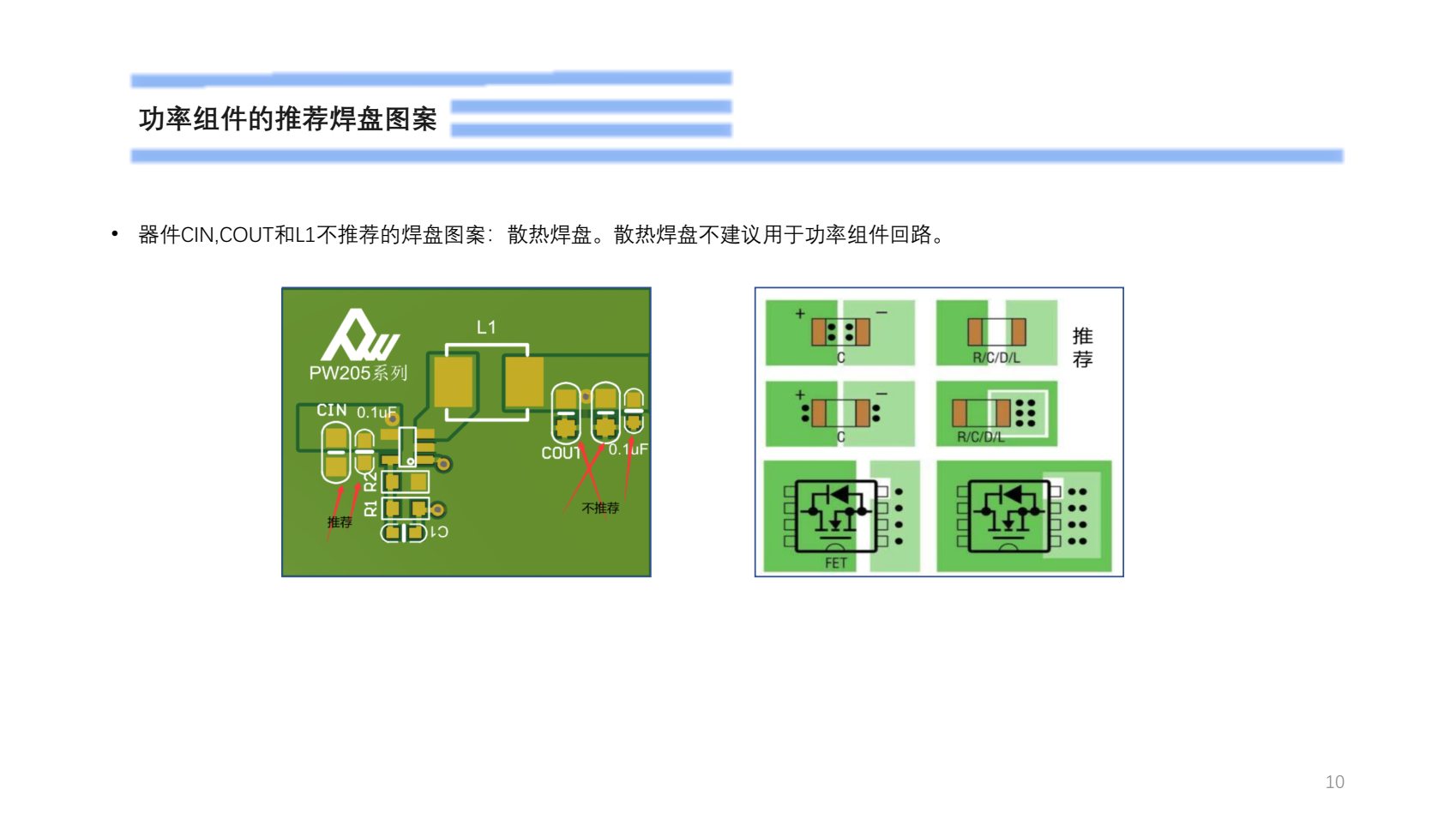

功率组件的推荐焊盘图案

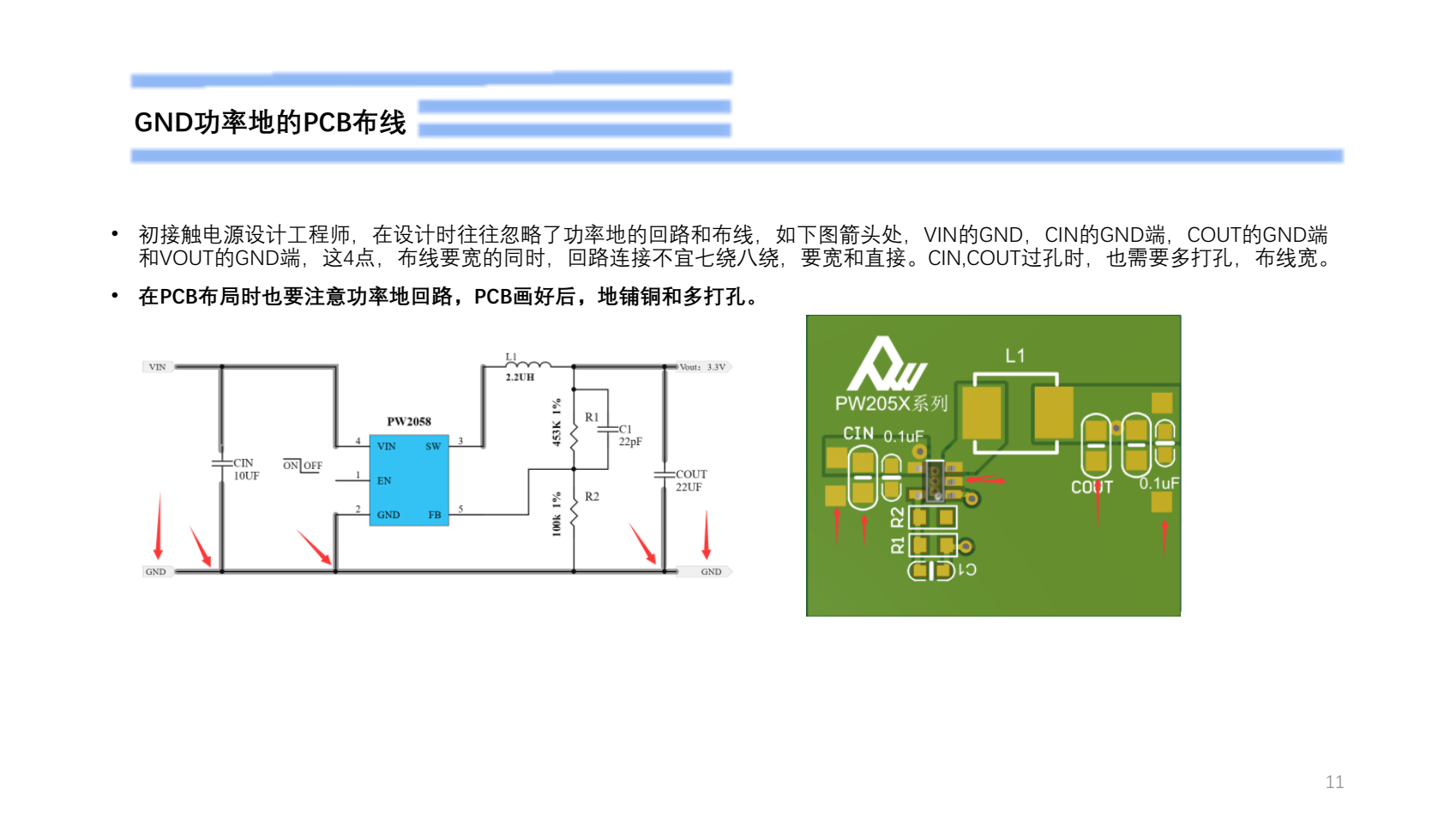

GND功率地的PCB布线

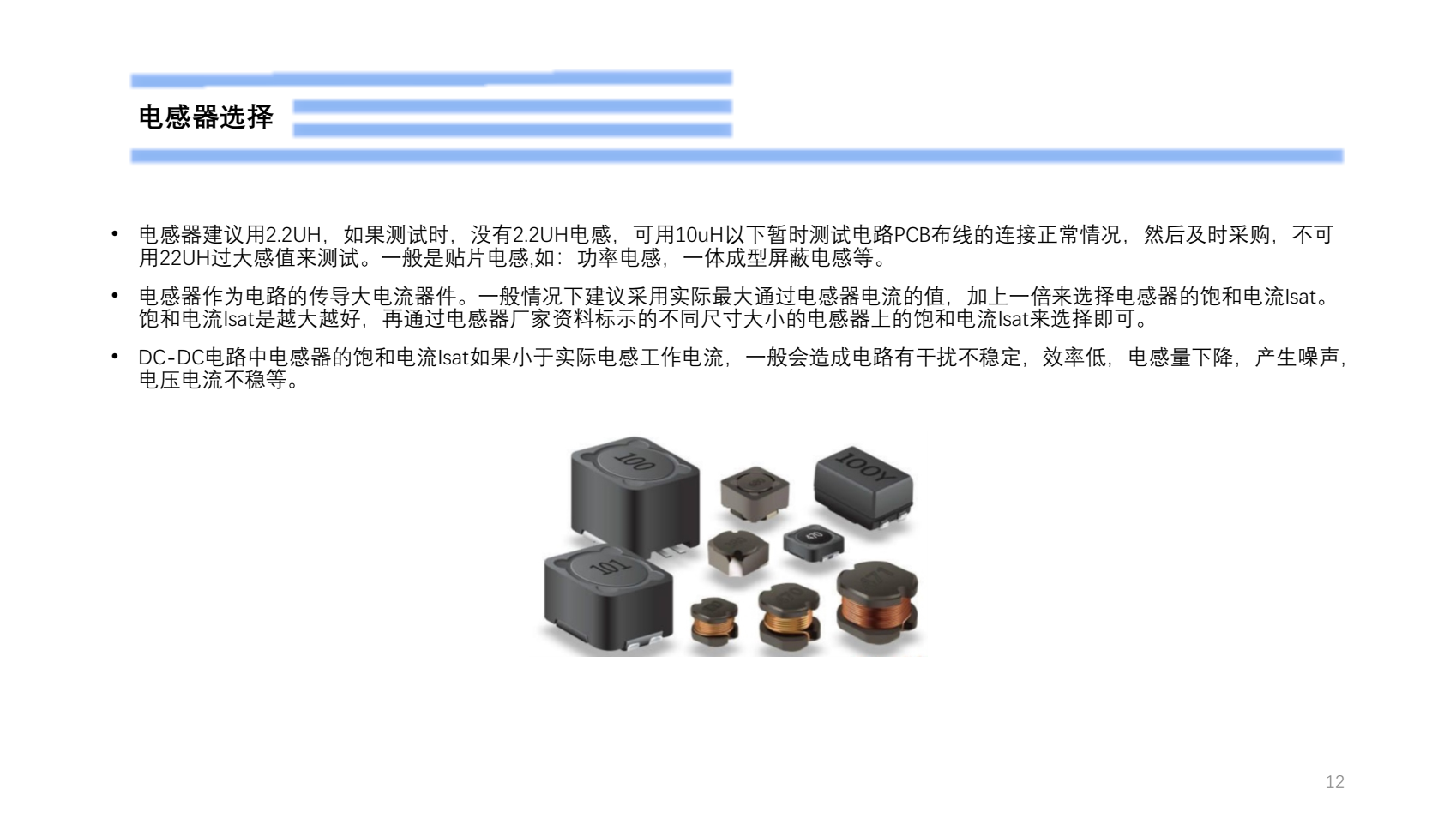

电感器选择

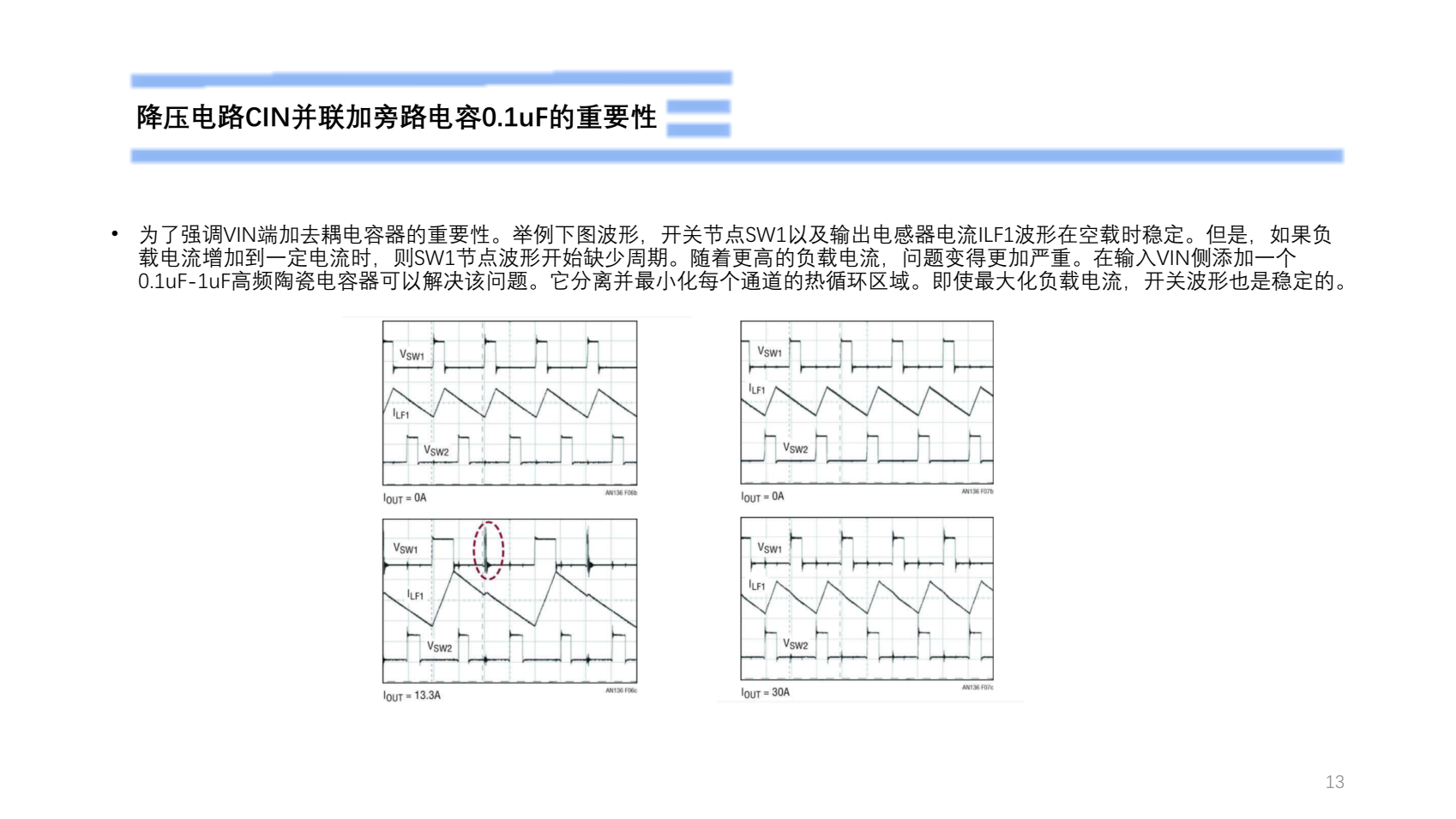

降压电路CIN并联加旁路电容0.1uF的重要性
原理图走线
主要器件放置

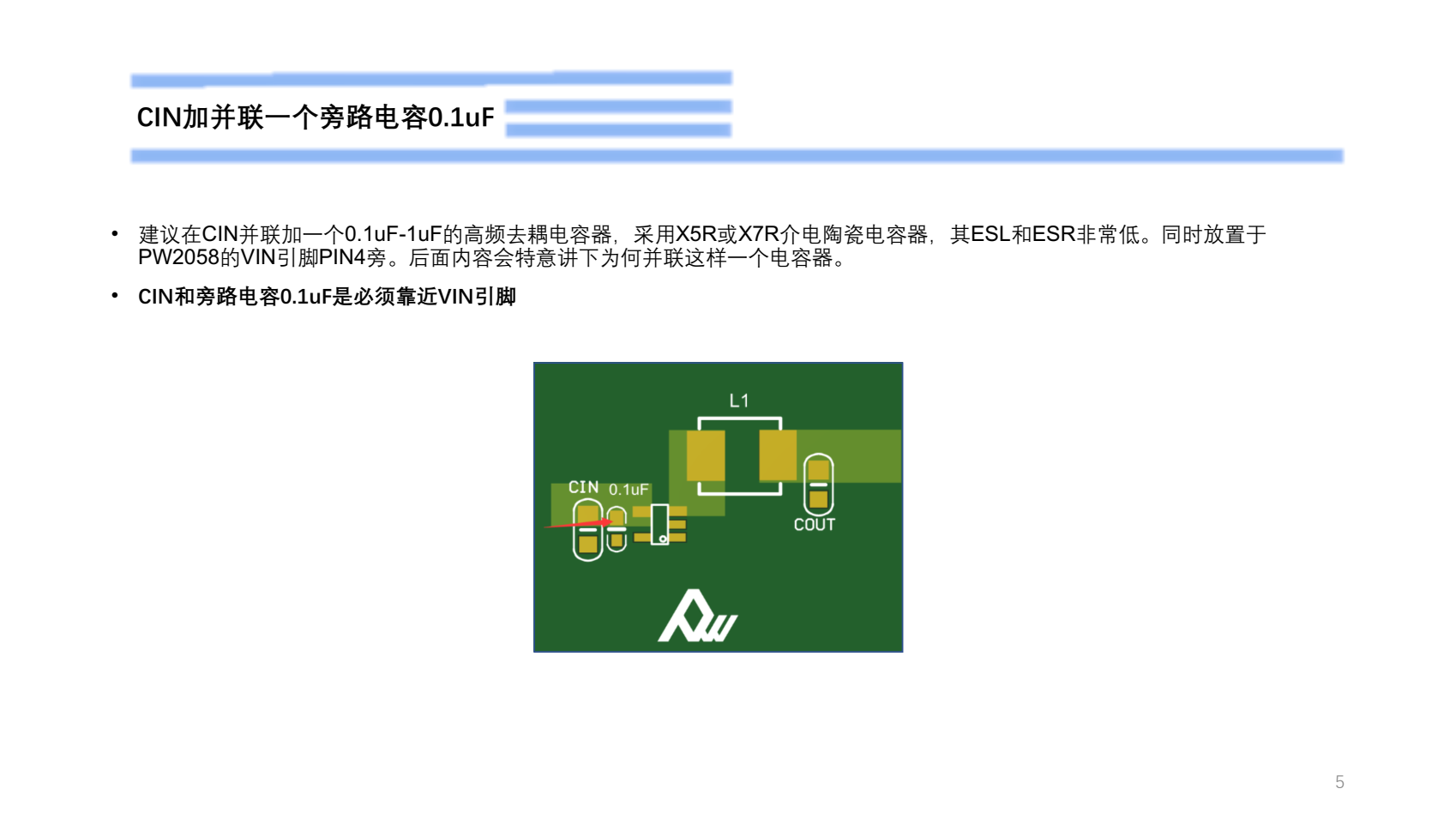

CIN加并联一个旁路电容0.1uF

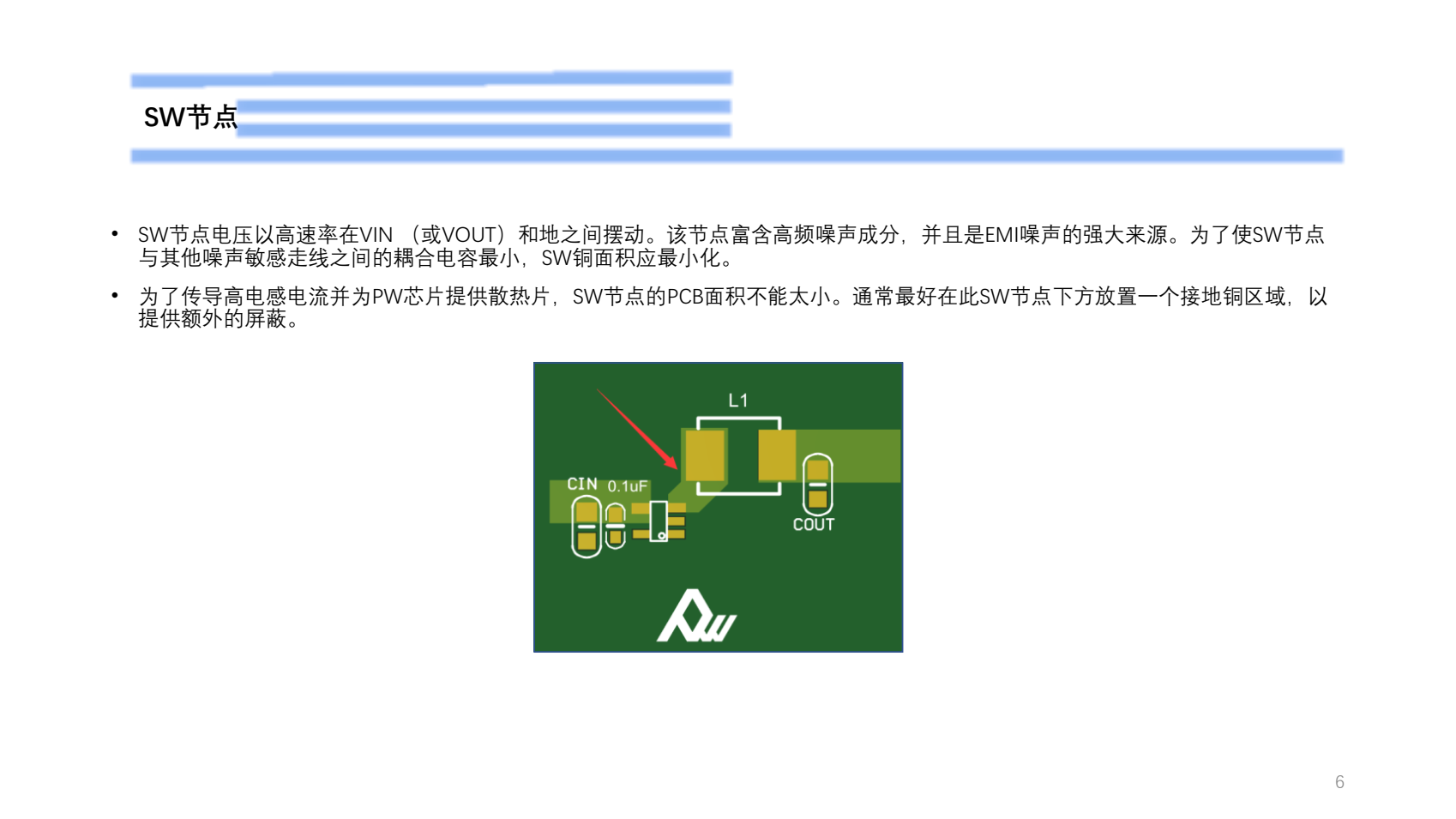

SW节点

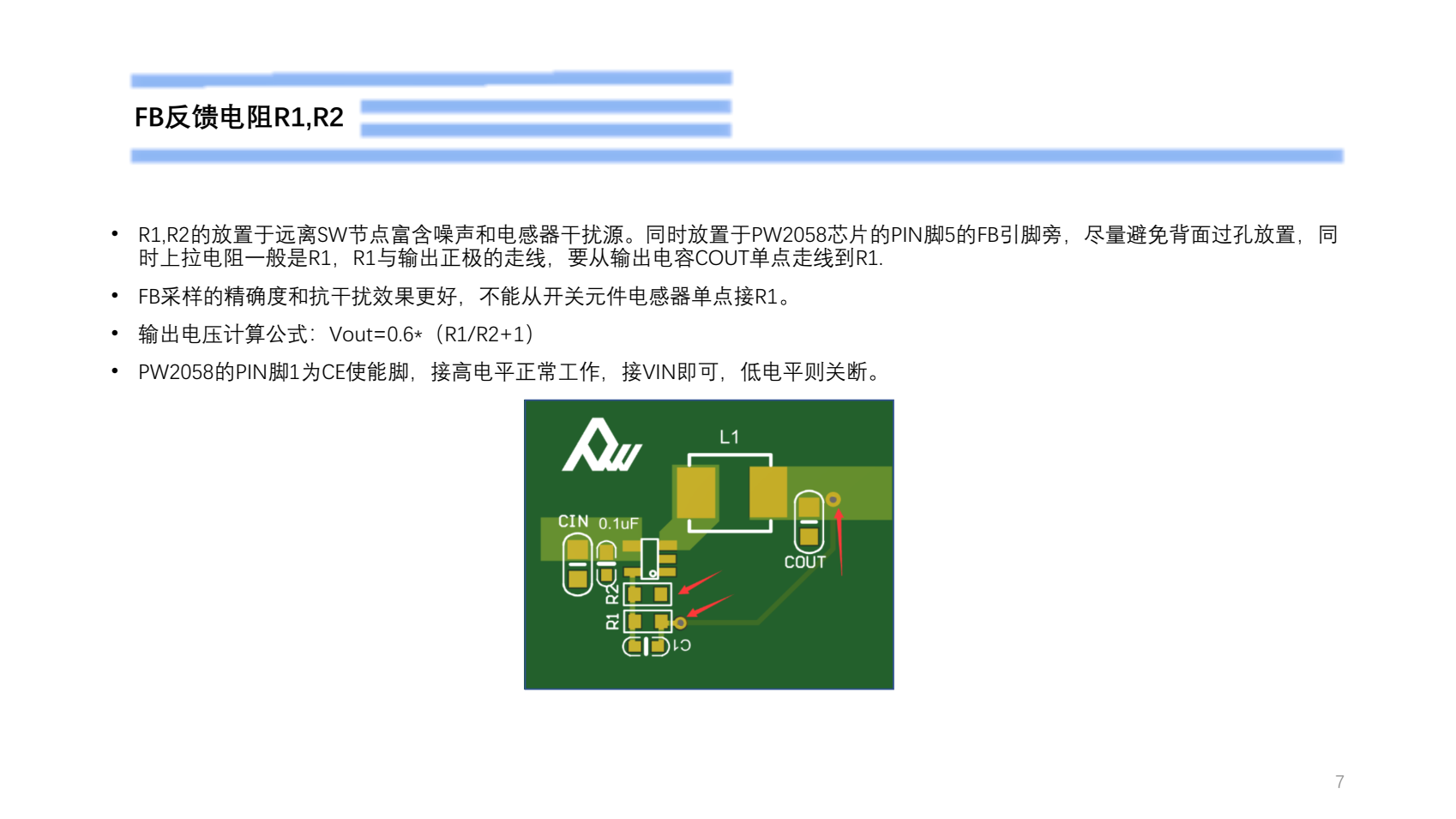

FB反馈电阻R1,R2

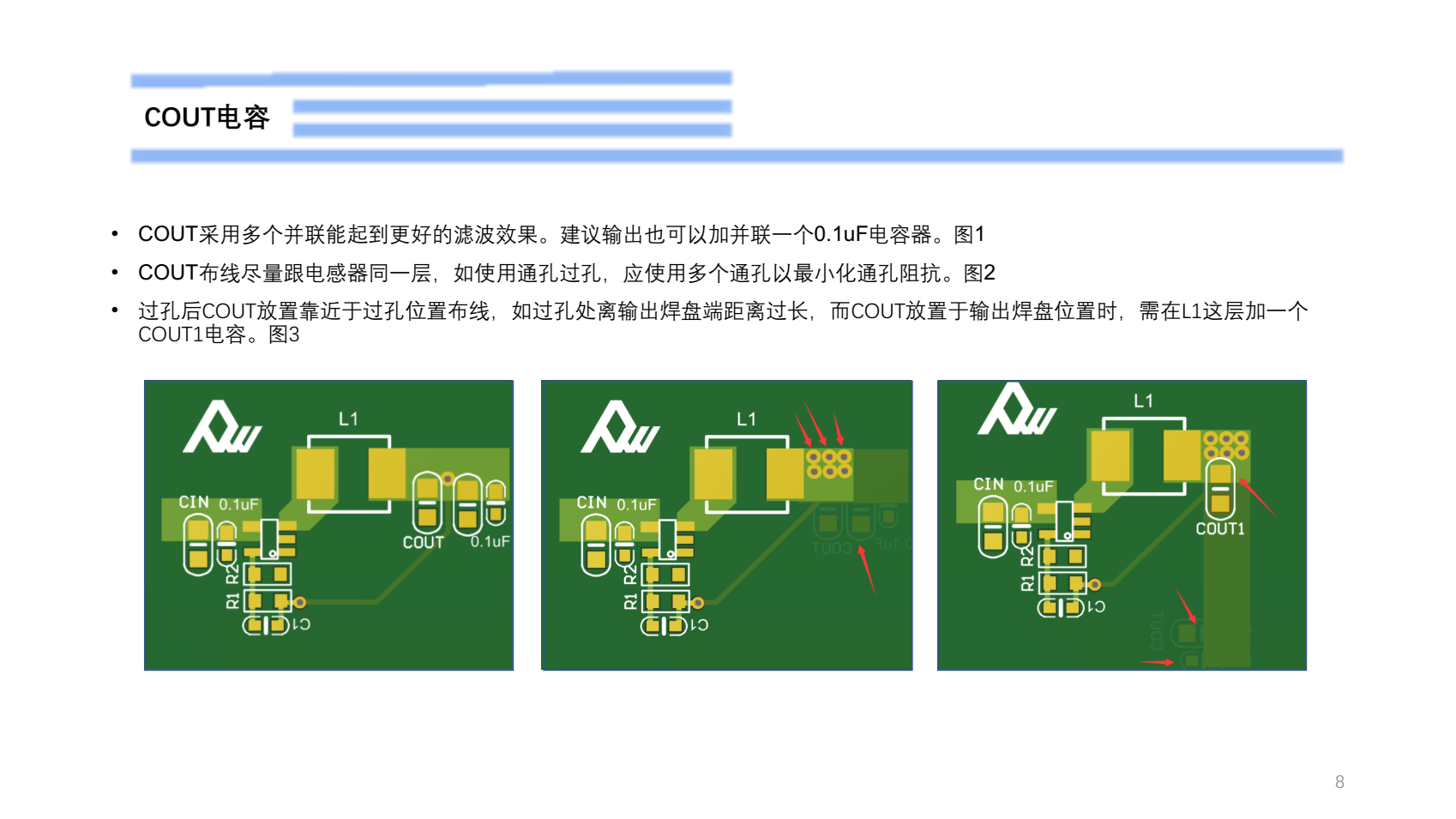

COUT电容

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

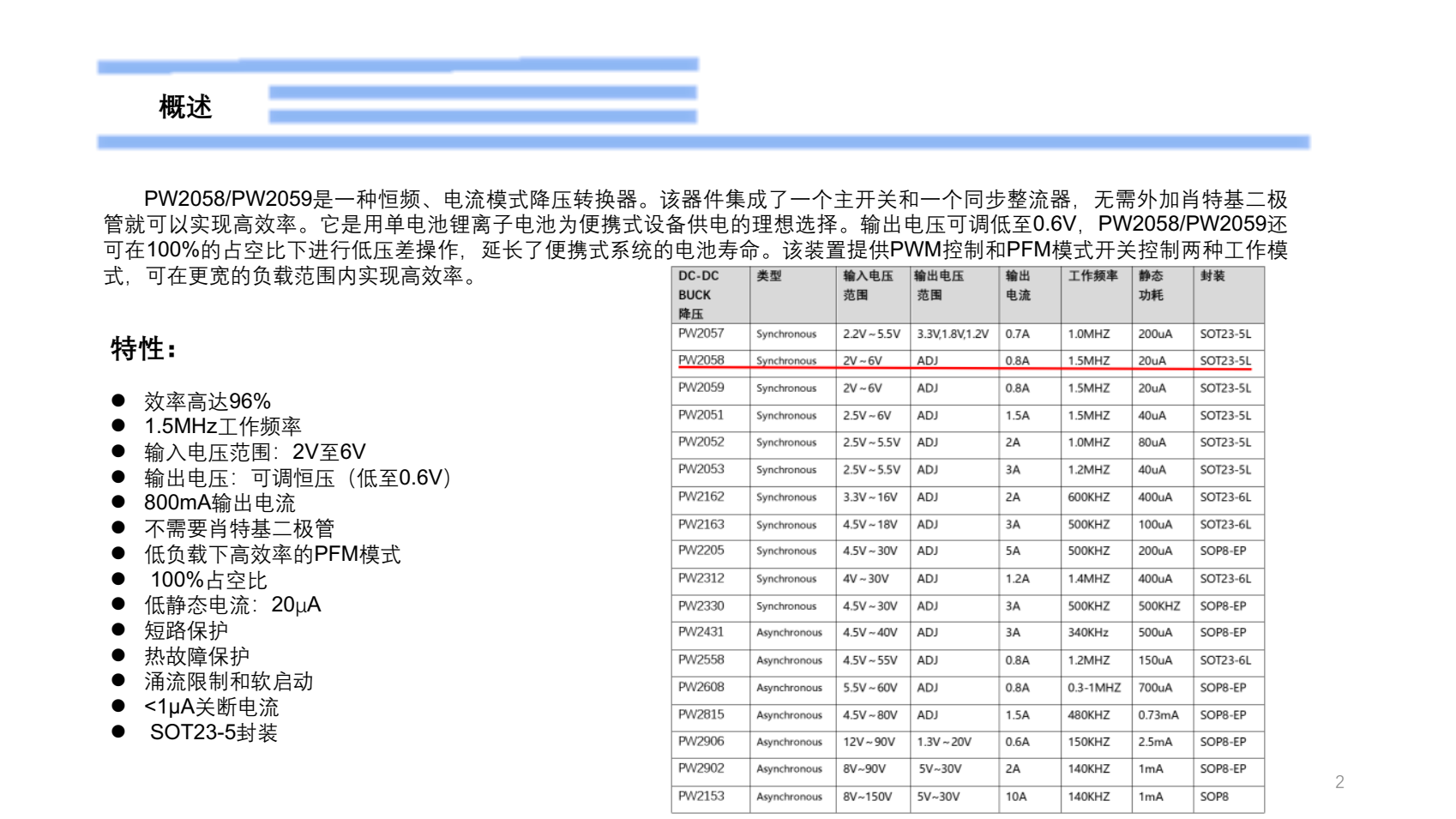

概述
PW2058/PW2059 是一种恒频、 电流模式降压转换器。 该器件集成了一个主开关和一个同步整流器, 无需外加肖特基二极
管就可以实现高效率。 它是用单电池锂离子电池为便携式设备供电的理想选择。 输出电压可调低至
0.6V PW2058/PW2059
可在
100% 的占空比下进行低压差操作, 延长了便携式系统的电池寿命。 该装置提供 PWM 控制和 PFM 模式开关控制两种工作模
式,可在更宽的负载范围内实现高效率。

特性:
l 效率高达 96%
l 1.5MHz 工作频率
l 输入电压范围: 2V 6V
l 输出电压:可调恒压(低至 0.6V
l 800mA 输出电流
l 不需要肖特基二极管
l 低负载下高效率的 PFM 模式
l 100% 占空比
l 低静态电流: 20 μ A
l 短路保护
l 热故障保护
l 涌流限制和软启动
l <1μA 关断电流
l SOT23-5 封装

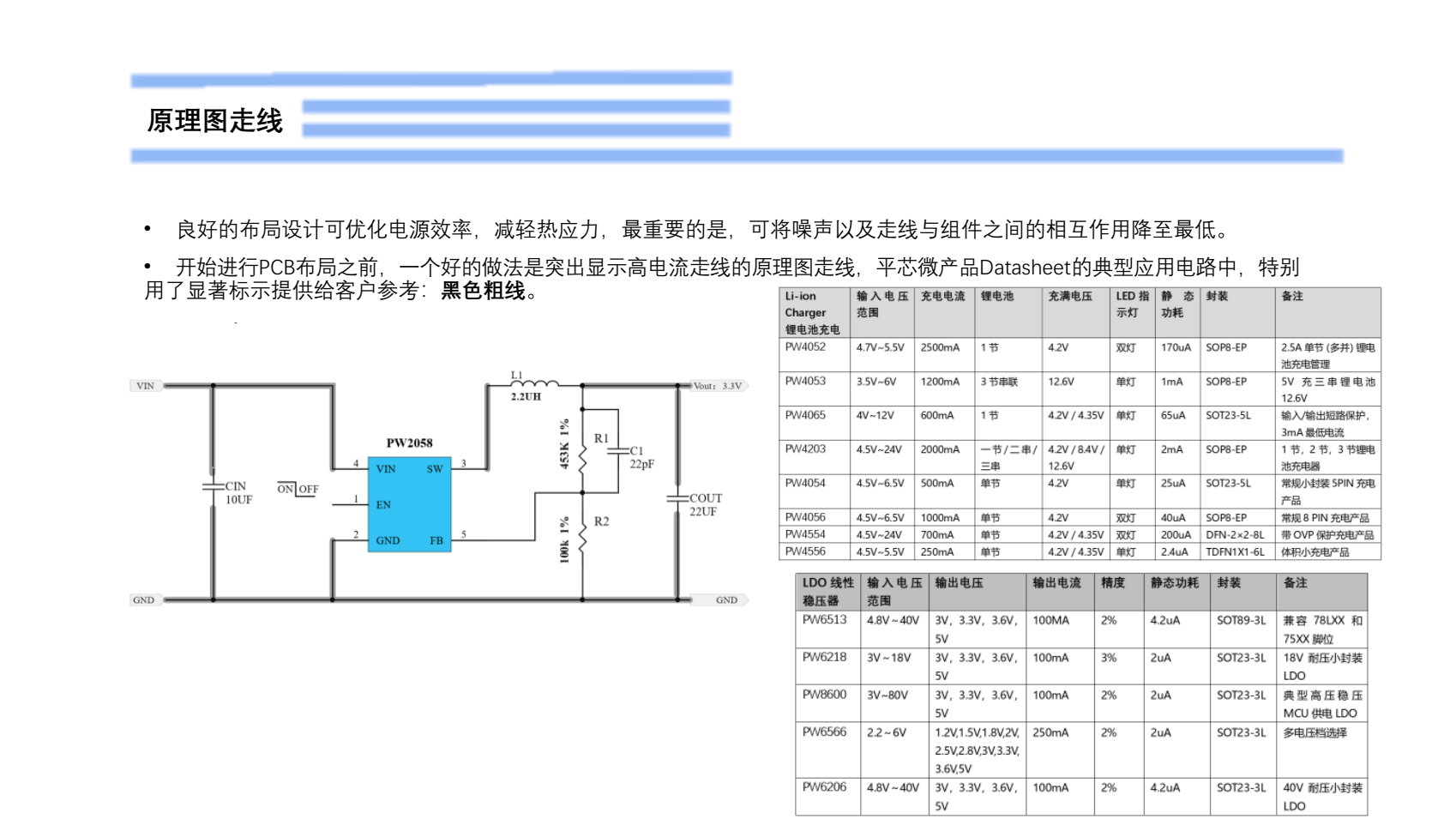

原理图走线
良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线

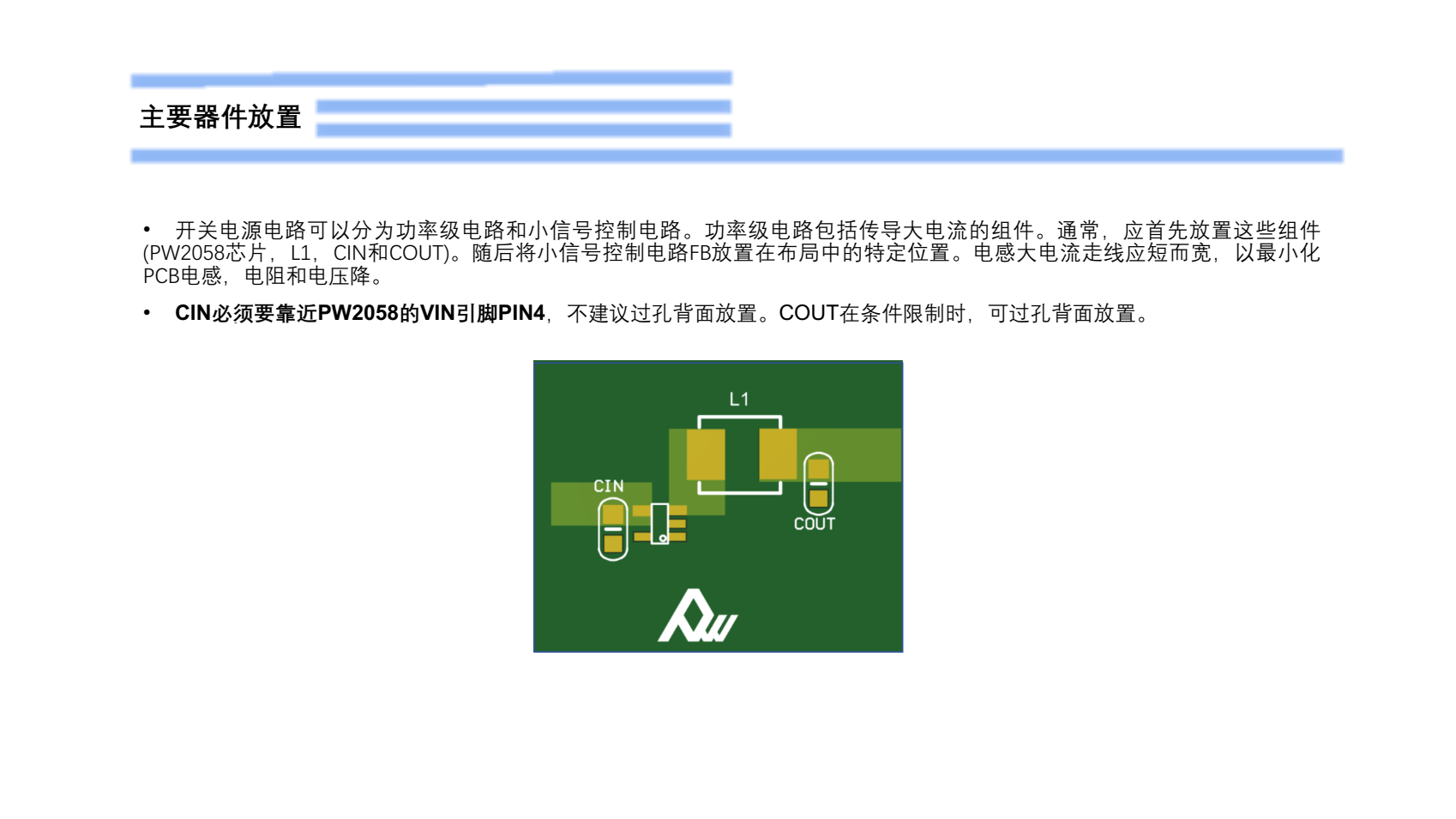

主要器件放置
开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2058芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化
PCB电感,电阻和电压降。
CIN 必须要靠近 PW2058 VIN 引脚 PIN4 ,不建议过孔背面放置。 COUT 在条件限制时,可过孔背面放置。
