5V降压1.2V电路板设计解说PW2051

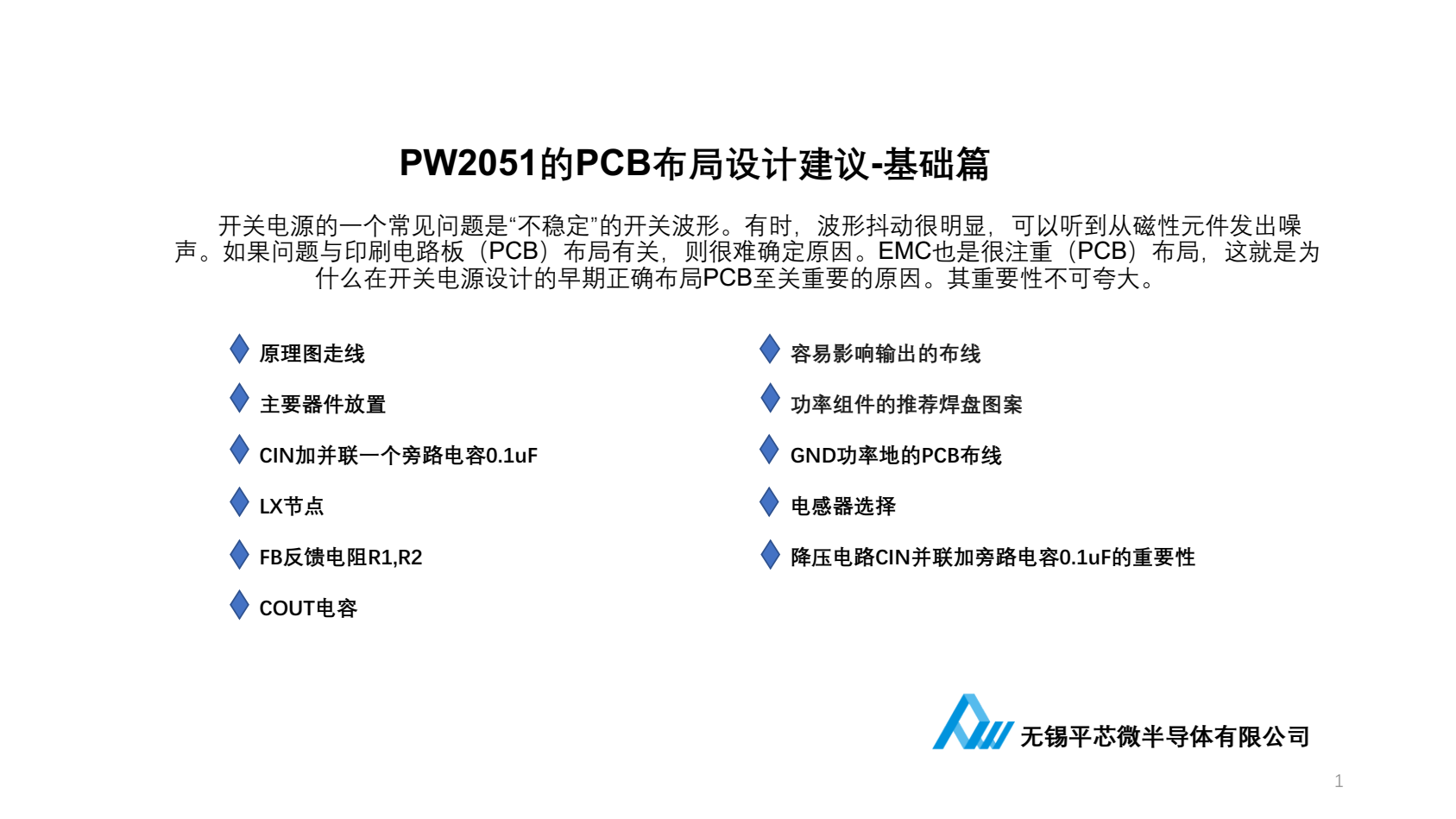

PW2051 的 PCB 布局设计建议 - 基础篇

开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪 声。如果问题与印刷电路板（ PCB ）布局有关，则很难确定原因。 EMC 也是很注重（ PCB ）布局，这就是为

什么在开关电源设计的早期正确布局 PCB 至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置

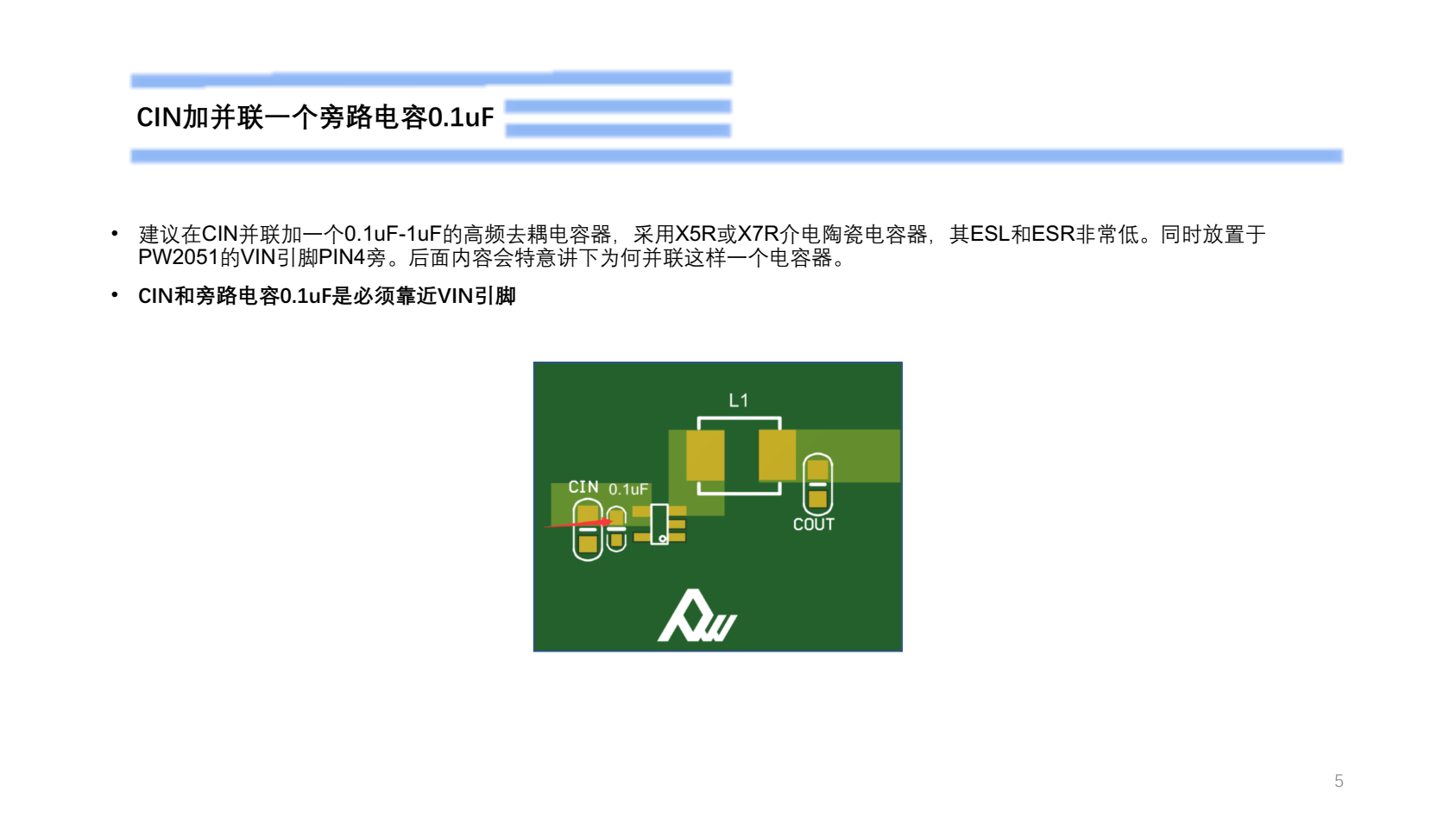

CIN加并联一个旁路电容0.1uF

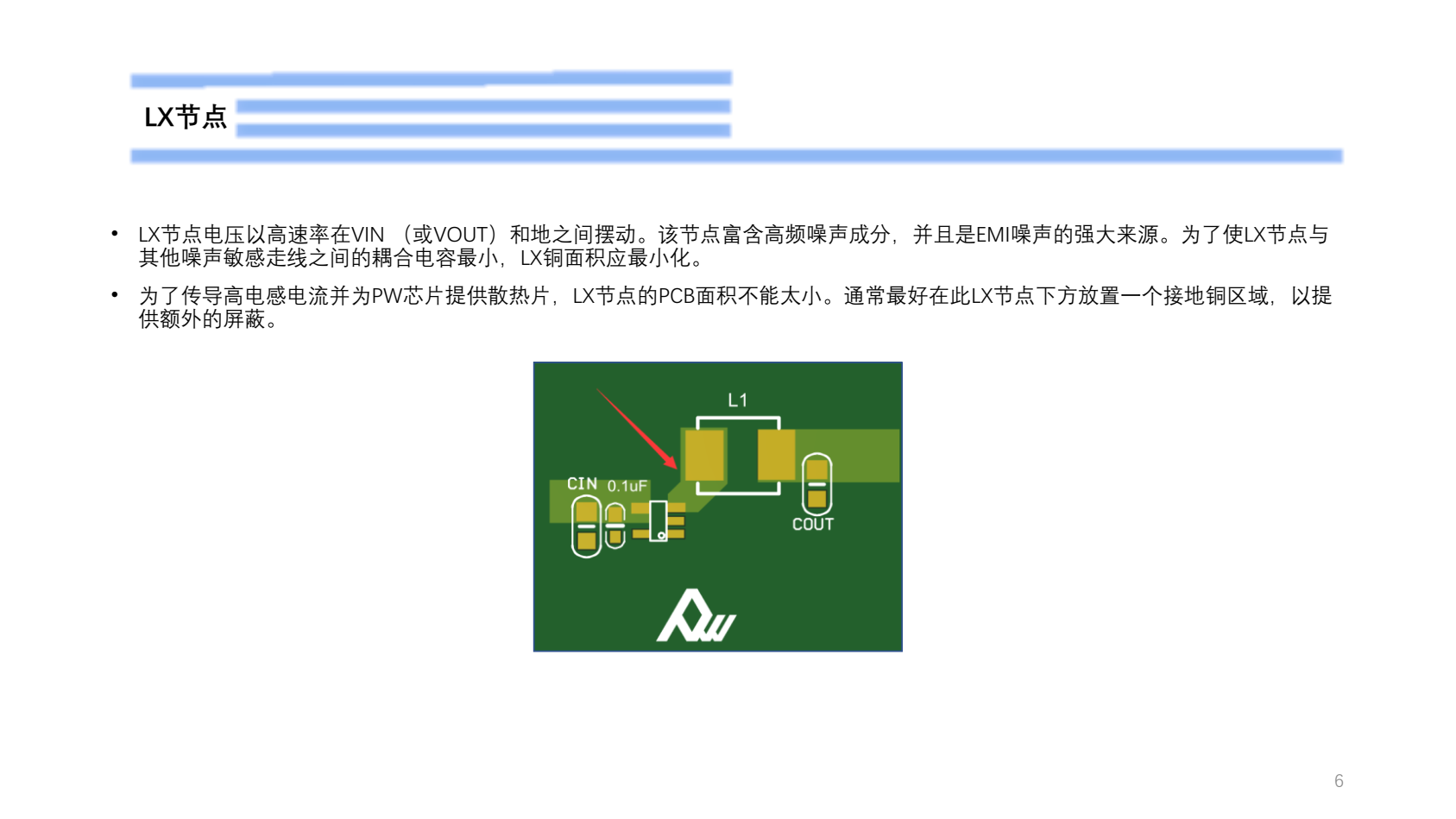

LX节点

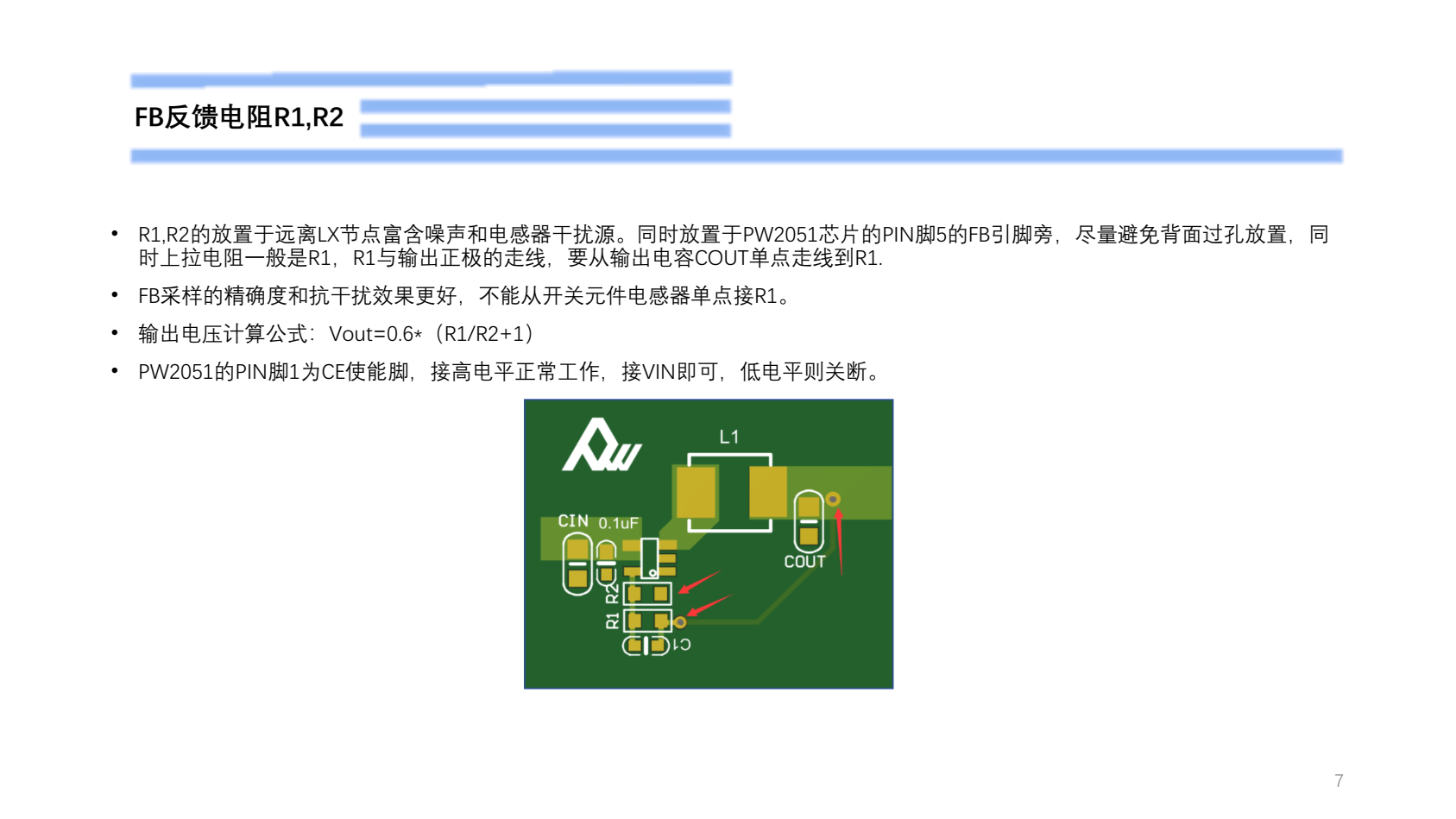

FB反馈电阻R1,R2

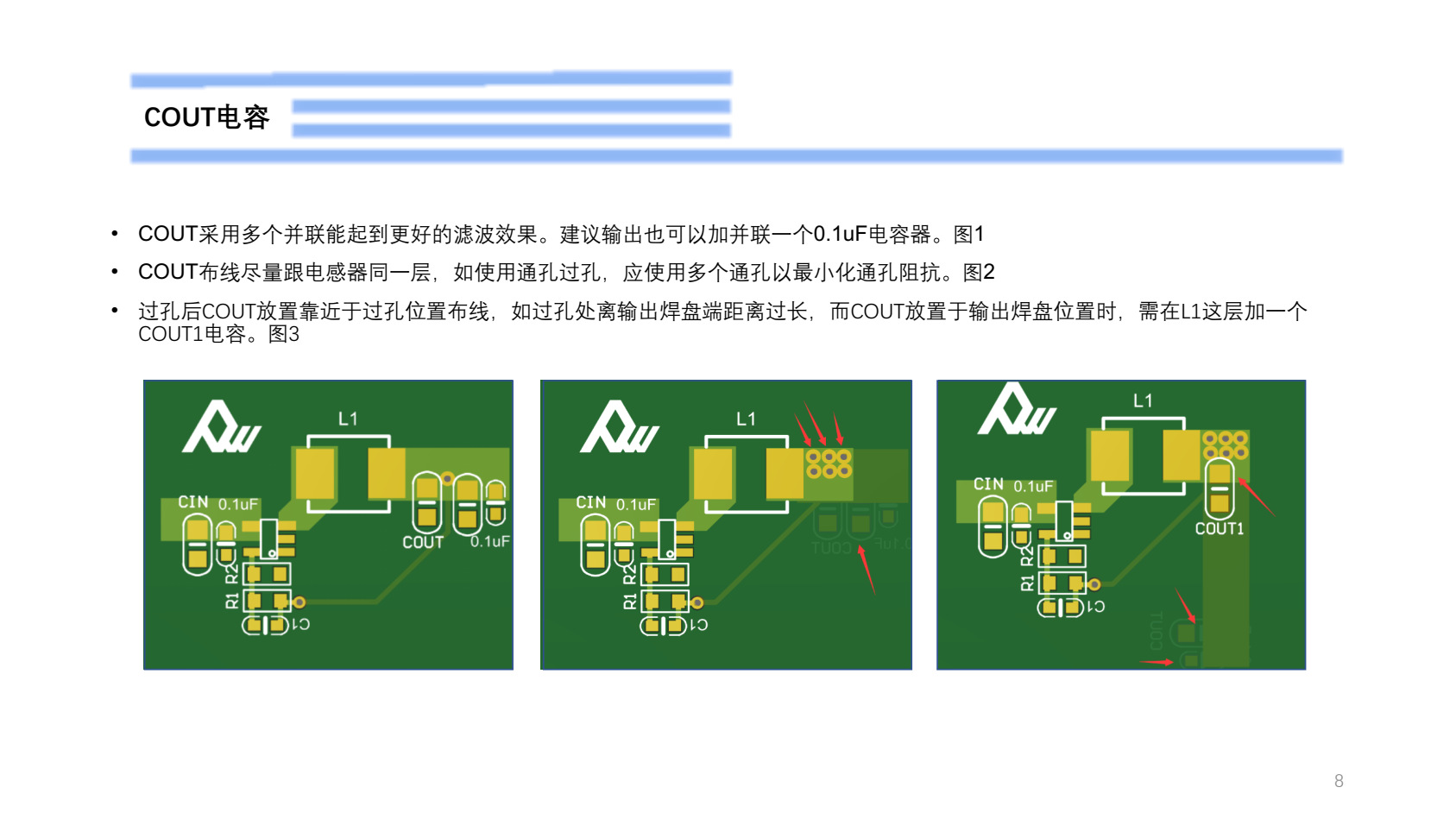

COUT电容

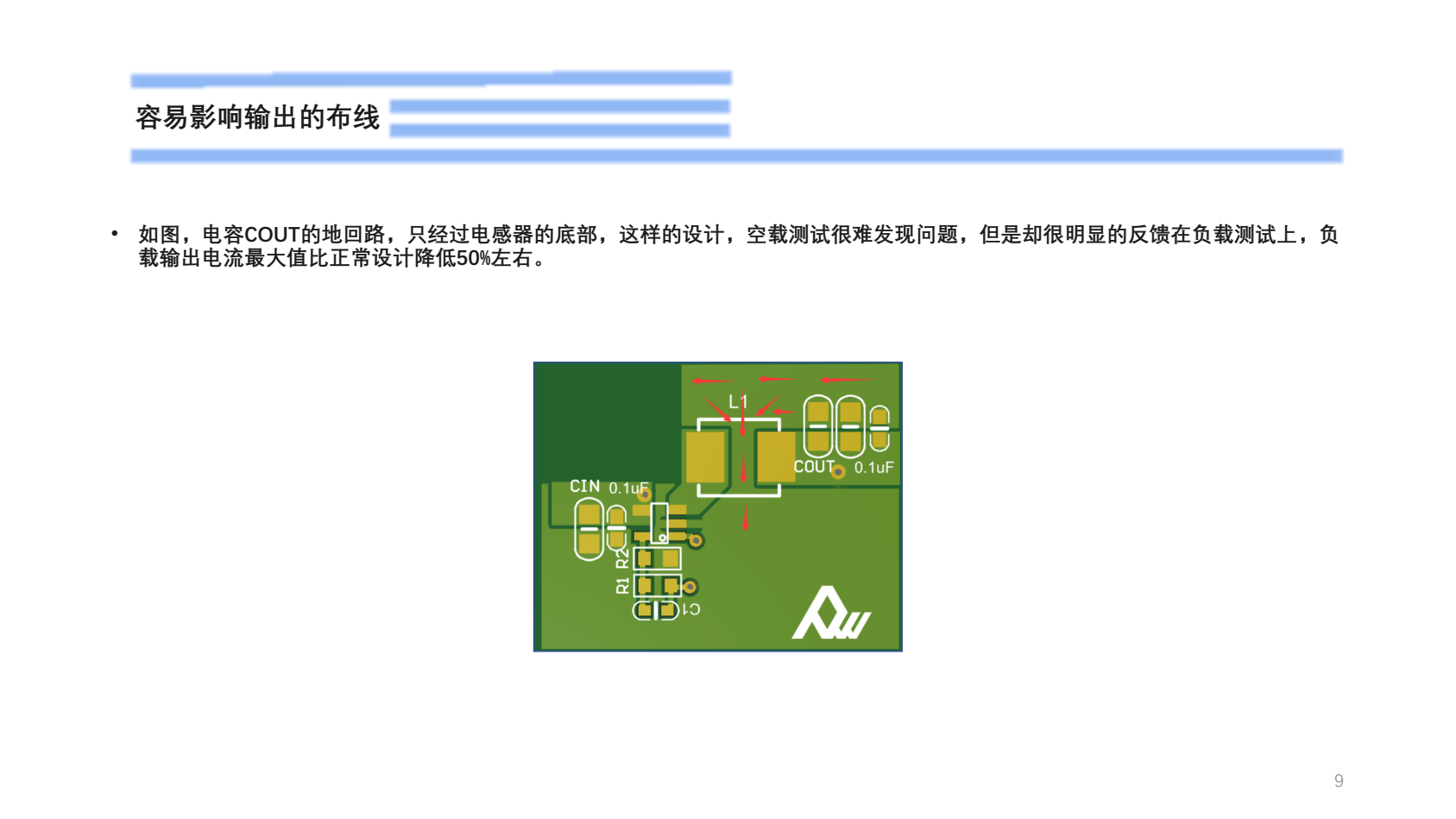

容易影响输出的布线

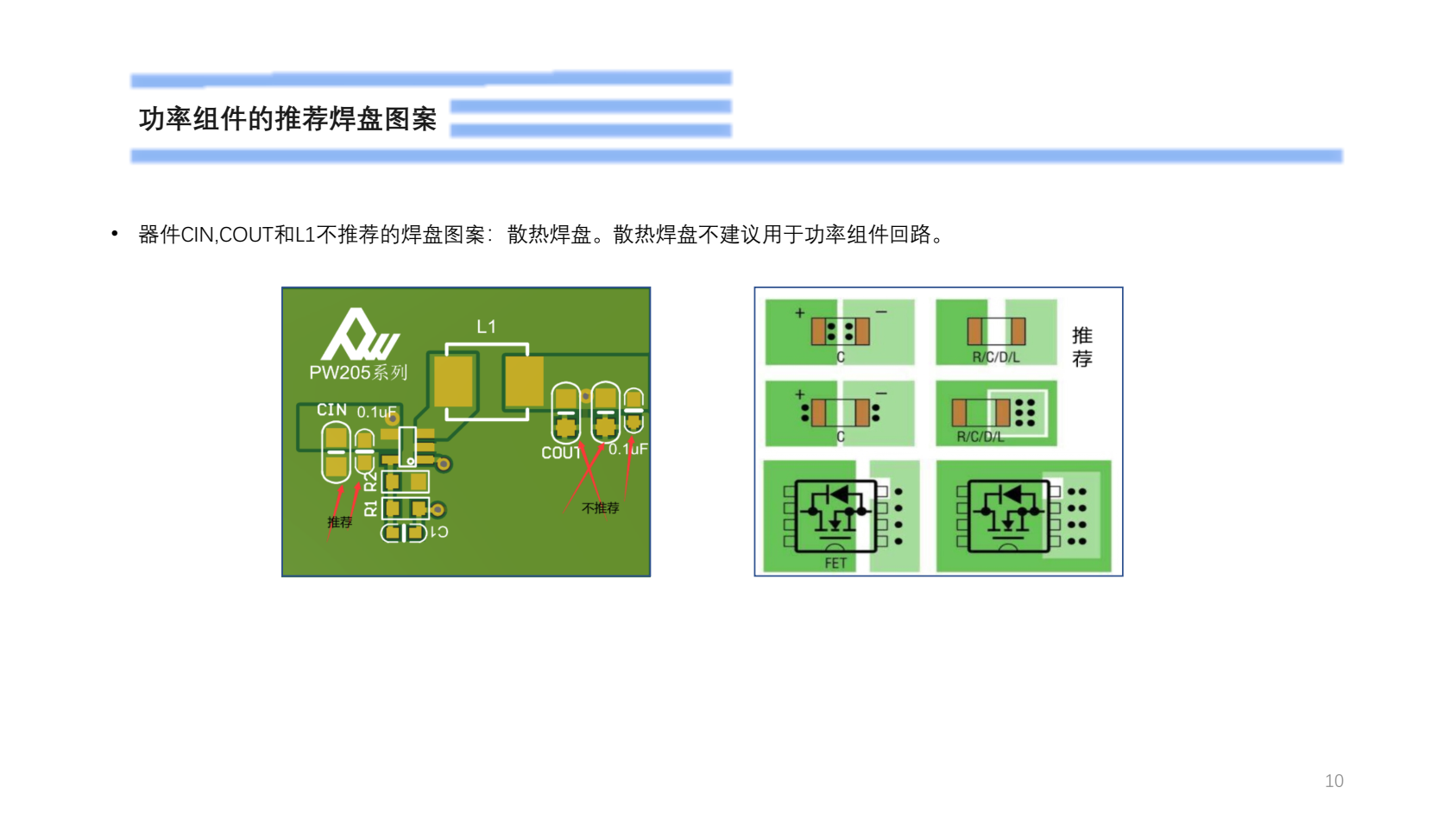

功率组件的推荐焊盘图案

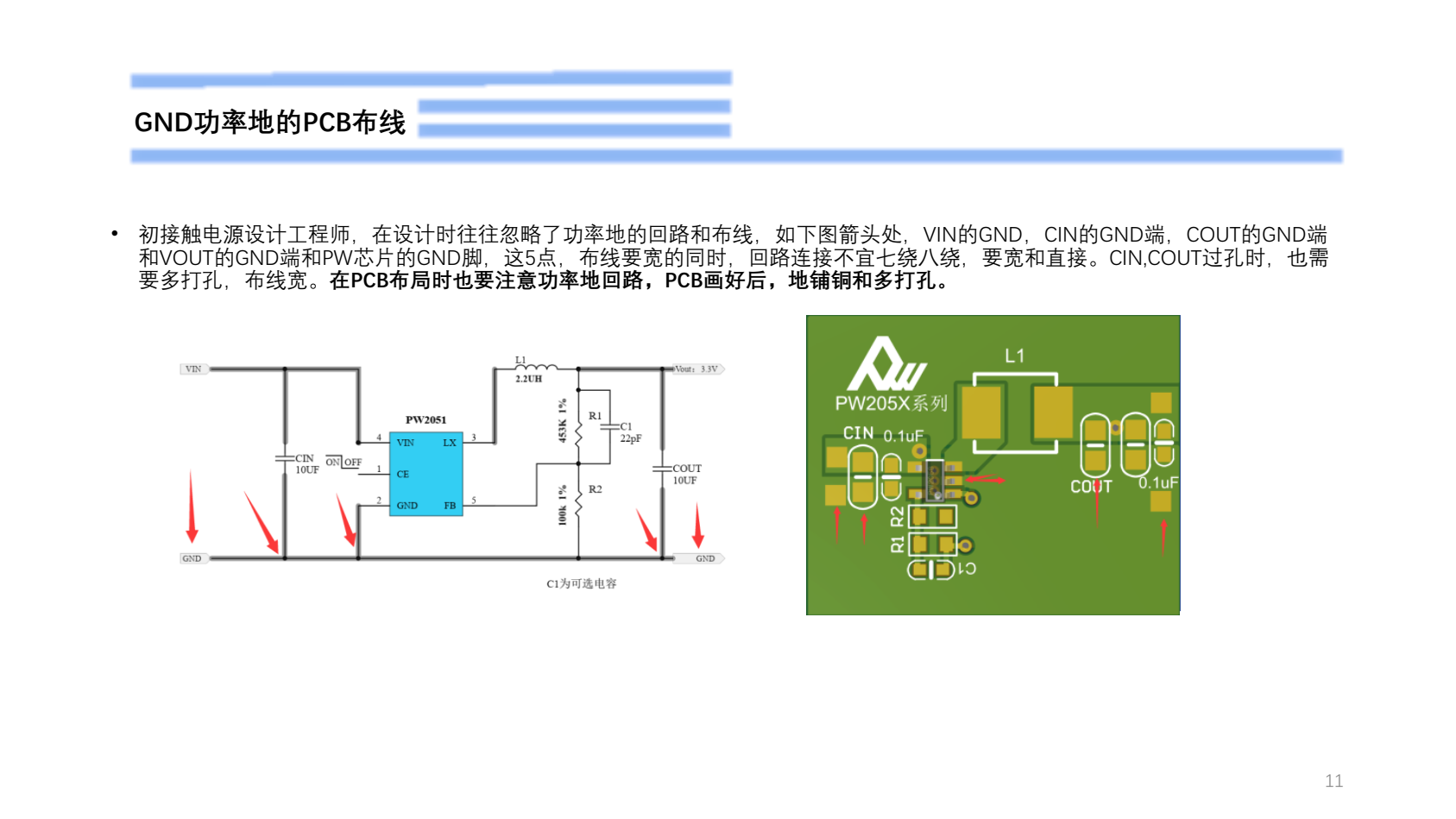

GND功率地的PCB布线

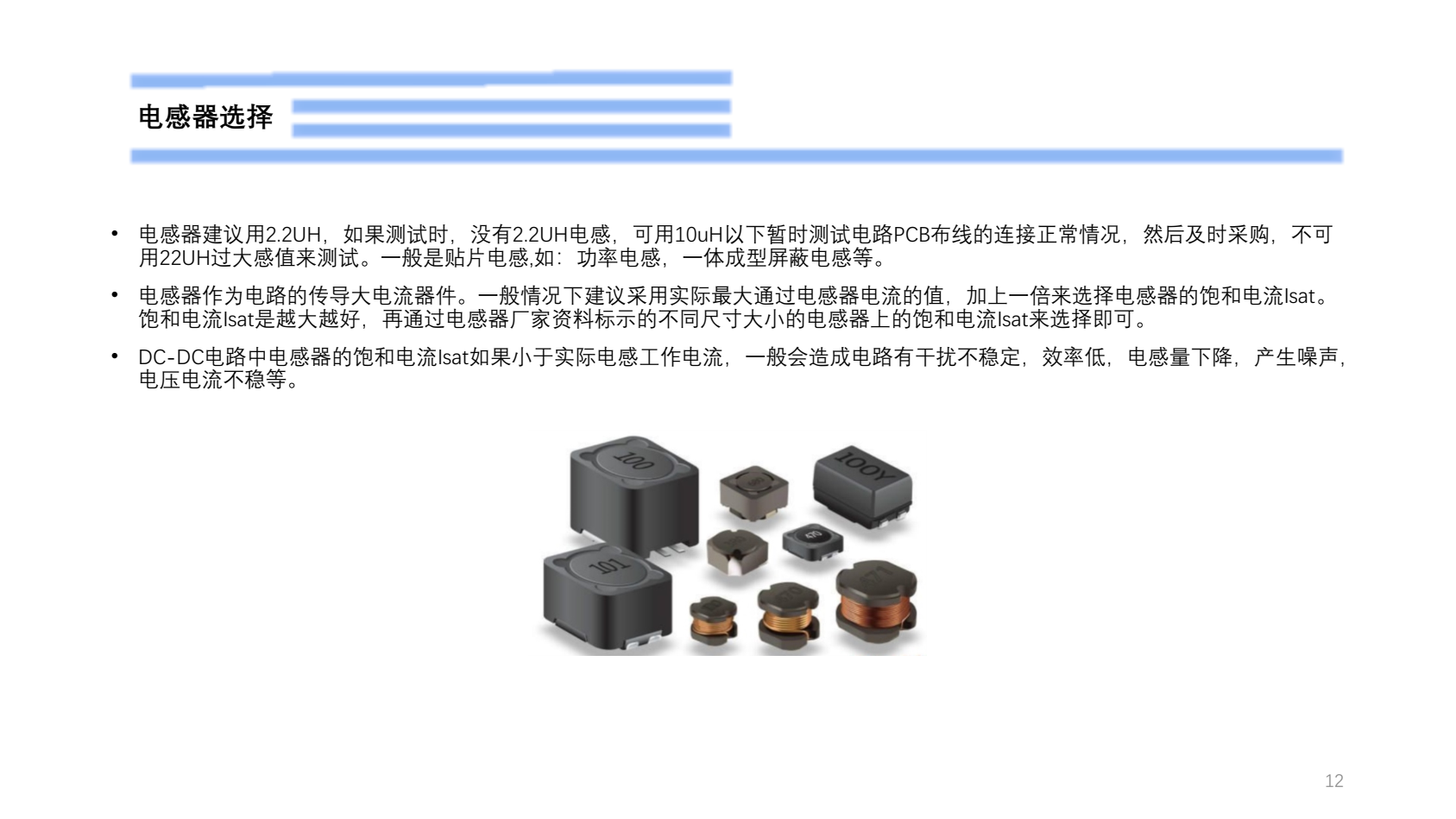

电感器选择

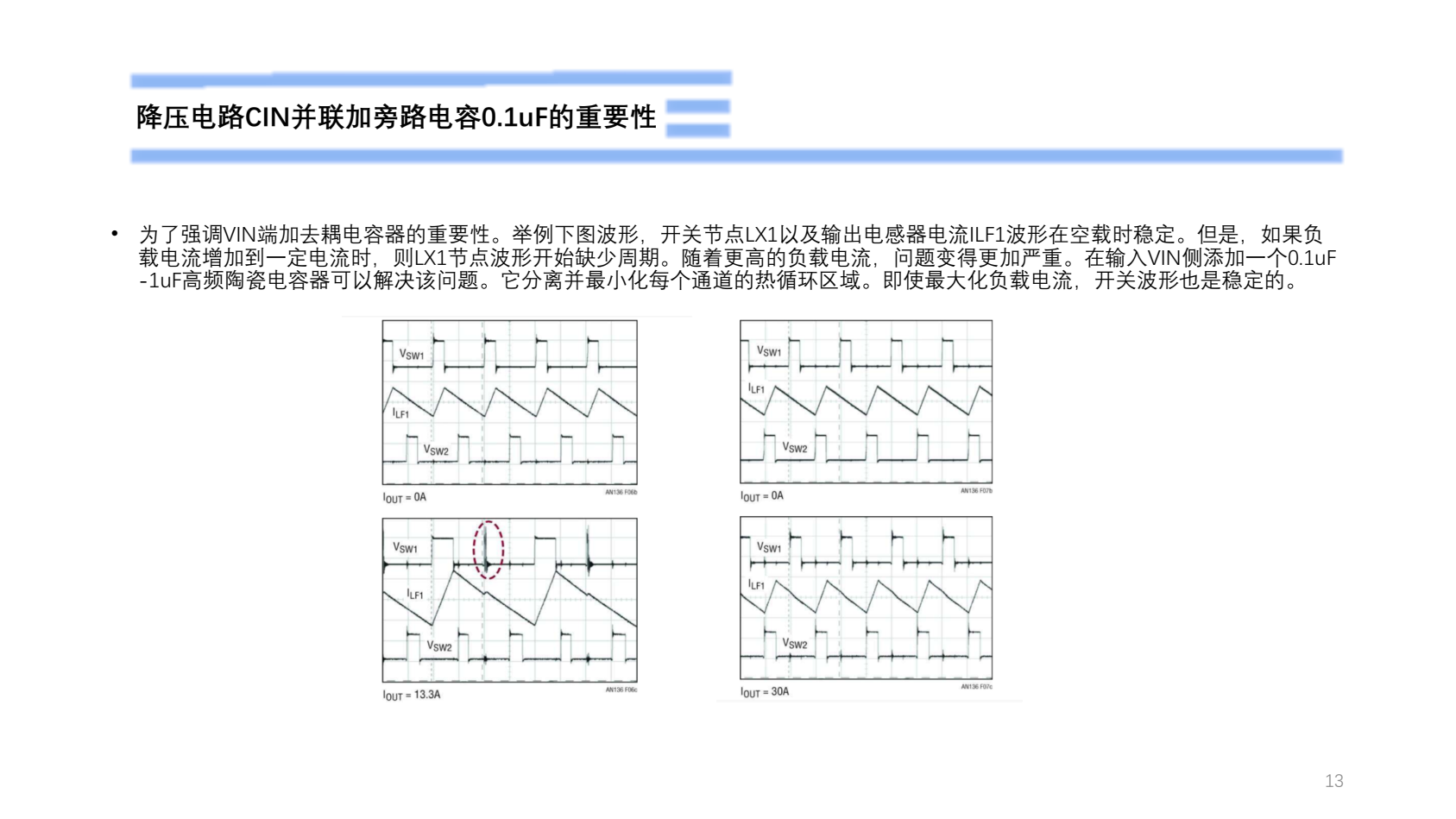

降压电路CIN并联加旁路电容0.1uF的重要性
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

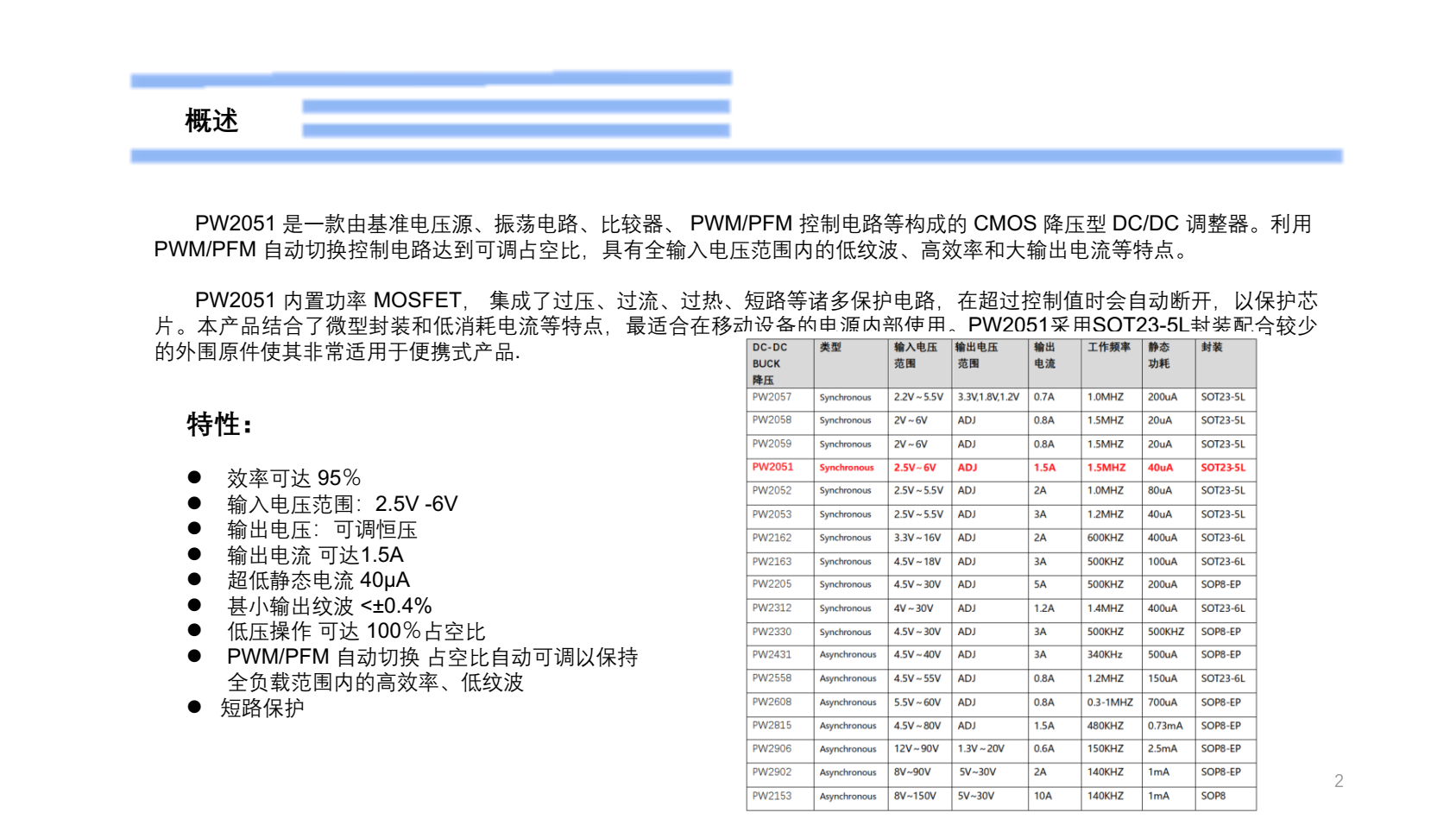

概述
PW2051 是一款由基准电压源、 振荡电路、 比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。 利用
PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。
PW2051 内置功率 MOSFET ， 集成了过压、 过流、 过热、 短路等诸多保护电路， 在超过控制值时会自动断开， 以保护芯
片。 本产品结合了微型封装和低消耗电流等特点， 最适合在移动设备的电源内部使用。 PW2051 采用 SOT23-5L 封装配合较少
的外围原件使其非常适用于便携式产品 .
特性：
 效率可达 95 ％
 输入电压范围： 2.5V -6V
 输出电压：可调恒压
 输出电流 可达 1.5A
 超低静态电流 40μA
 甚小输出纹波 <±0.4%
 低压操作 可达 100 ％占空比
 PWM/PFM 自动切换 占空比自动可调以保持
全负载范围内的高效率、低纹波
 短路保护

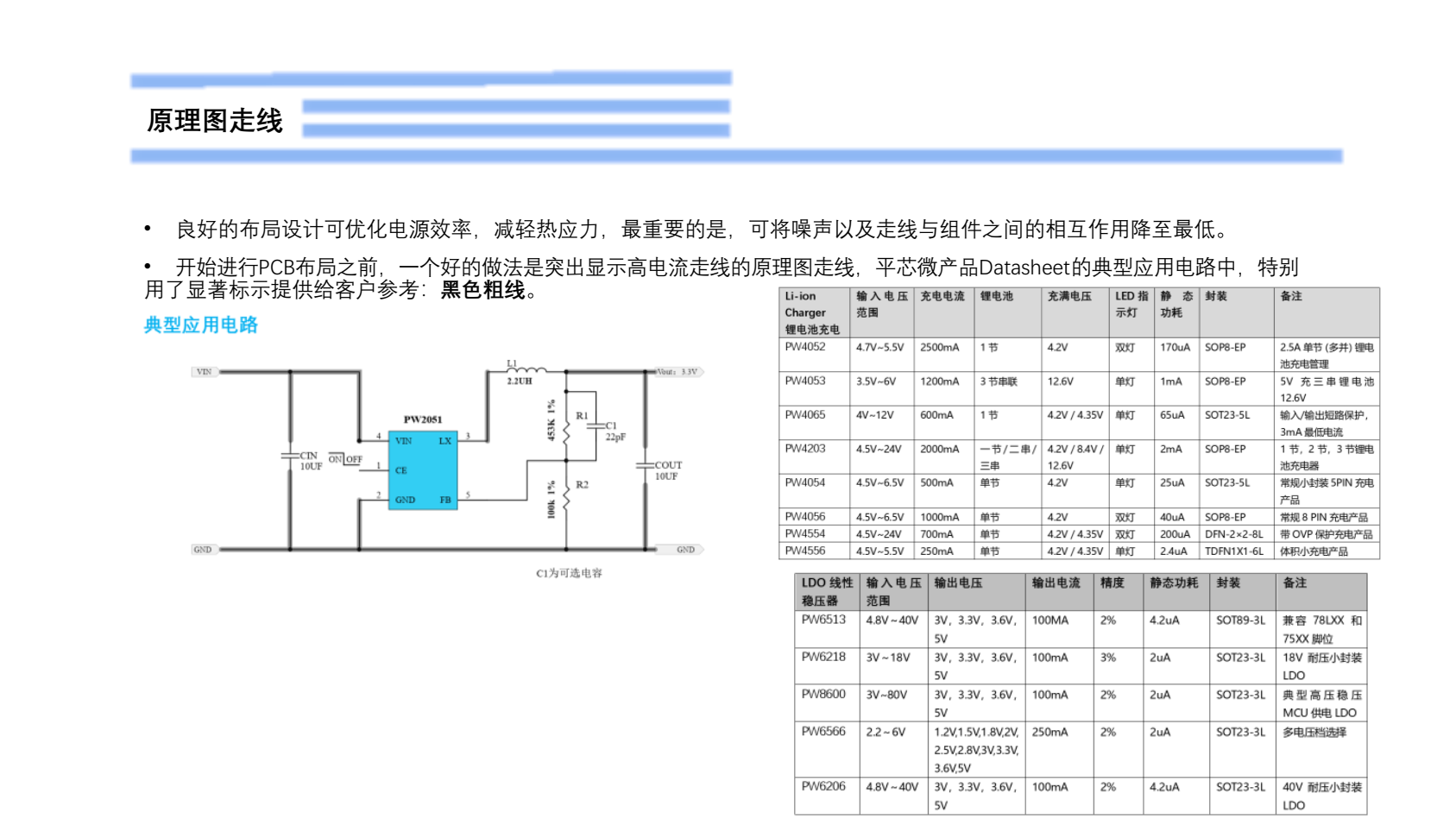

原理图走线
• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
• 开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线 。

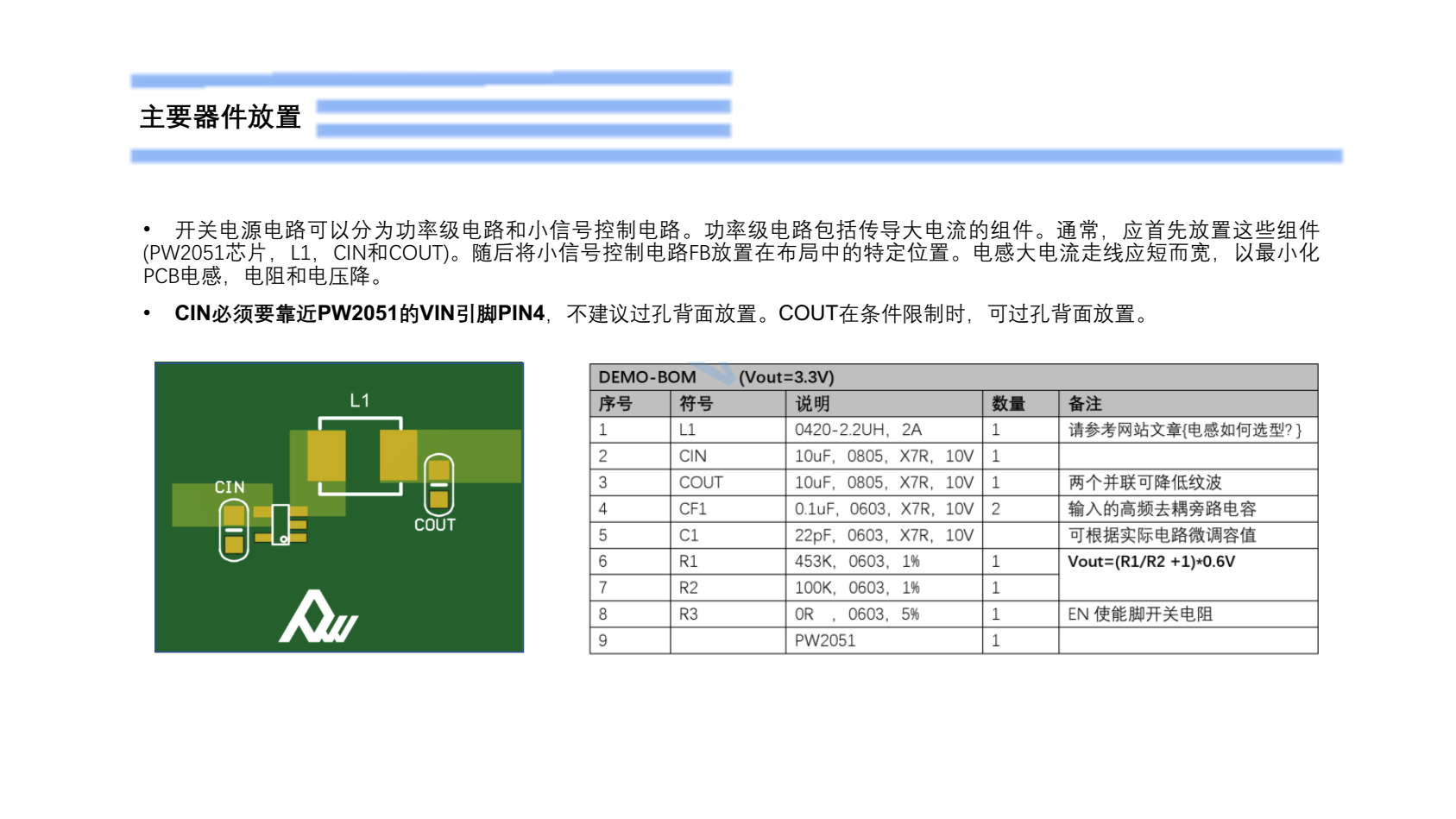

主要器件放置
• 开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2051芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。
• CIN 必须要靠近 PW2051 的 VIN 引脚 PIN4 ，不建议过孔背面放置。 COUT 在条件限制时，可过孔背面放置。
