锂电池3.7V转3V，1.5V的稳压和降压芯片
联系我们详情
3.7V是常规我们知道的锂电池多，一般锂电池的放电电压是 3V-4.2V之间，再降压转 3V,1.5V的话，不需要担心升降压等其他问题，不像输出 3.3V时，可能要考虑到升降压芯片的问题了，升降压芯片可考虑到 PW2228A， PW5410B等等。其他具体参数要看规格书资料来判断。
1 ， LDO稳压芯片电路图
2 ， 800MA的 DC-DC降压器芯片电路
3 ， 1500MA的 DC-DC降压器芯片电路
4 ， 2000MA的 DC-DC降压器芯片电路
5 ， 3000MA的 DC-DC降压器芯片电路

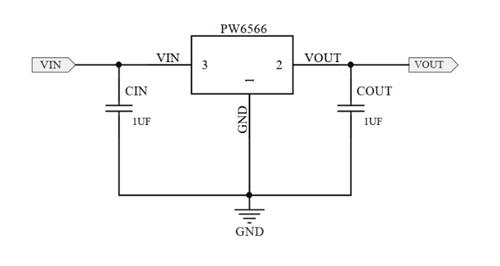

1 ， LDO稳压芯片电路图
PW6566
系列是使用
CMOS 技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
PW6566
系列采用
SOT-23-3L环保材质封装。
.

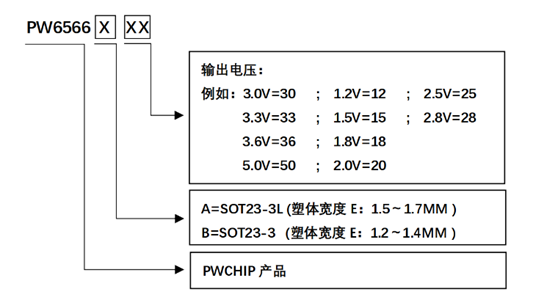

PW6566 系统采用固定输出电压： 3.3V,3V,2.8V,2.5V,1.8V， 1.5V,1.2V等
特点：
l低静态功耗：
2µA(TYP.)
l 输入输出压差低： 典型值
160 mV (输出为
3.0V 的产品
, IOUT=50mA 时
)
l 输出电流大： 可输出
250mA（
VIN≥VOUT+1v）
l 内置保护： 内置过流保护和短路保护电路
l 封装： SOT-23-3
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
LDO线性
稳压器
输入电压范围
输出电压
输出电流
精度
静态功耗
封装
备注
PW6513
4.8V
～
40V
3V
，
3.3V，
3.6V，
5V
100MA
2%
4.2uA
SOT89-3L
兼容
78LXX和
75XX脚位
PW6218
3V
～
18V
3V
，
3.3V，
3.6V，
5V
100mA
3%
2uA
SOT23-3L
18V
耐压小封装
LDO
PW8600
3V~80V
3V
，
3.3V，
3.6V，
5V
100mA
2%
2uA
SOT23-3L
典型高压稳压
MCU供电
LDO
PW6566
2.2
～
6V
1.2V,1.5V,1.8V,2V,2.5V,2.8V,3V,3.3V,3.6V,5V
250mA
2%
2uA
SOT23-3L
多电压档选择
PW6206
4.8V
～
40V
3V
，
3.3V，
3.6V，
5V
100mA
2%
4.2uA
SOT23-3L
40V
耐压小封装
LDO
DC-DC BUCK降压
类型
输入电压
范围
输出电压范围
输出
电流
工作频率
静态
功耗
封装
PW2057
Synchronous
2.2V
～
5.5V
3.3V,1.8V,1.2V
0.7A
1.0MHZ
200uA
SOT23-5L
PW2058
Synchronous
2V
～
6V
ADJ
0.8A
1.5MHZ
20uA
SOT23-5L
PW2059
Synchronous
2V
～
6V
ADJ
0.8A
1.5MHZ
20uA
SOT23-5L
PW2051
Synchronous
2.5V
～
6V
ADJ
1.5A
1.5MHZ
40uA
SOT23-5L
PW2052
Synchronous
2.5V
～
5.5V
ADJ
2A
1.0MHZ
80uA
SOT23-5L
PW2053
Synchronous
2.5V
～
5.5V
ADJ
3A
1.2MHZ
40uA
SOT23-5L
PW2162
Synchronous
3.3V
～
16V
ADJ
2A
600KHZ
400uA
SOT23-6L
PW2163
Synchronous
4.5V
～
18V
ADJ
3A
500KHZ
100uA
SOT23-6L
PW2205
Synchronous
4.5V
～
30V
ADJ
5A
500KHZ
200uA
SOP8-EP
PW2312
Synchronous
4V
～
30V
ADJ
1.2A
1.4MHZ
400uA
SOT23-6L
PW2330
Synchronous
4.5V
～
30V
ADJ
3A
500KHZ
200uA
SOP8-EP
PW2431
Asynchronous
4.5V
～
40V
ADJ
3A
340KHz
500uA
SOP8-EP
PW2558
Asynchronous
4.5V
～
55V
ADJ
0.8A
1.2MHZ
150uA
SOT23-6L
PW2608
Asynchronous
5.5V
～
60V
ADJ
0.8A
0.3-1MHZ
700uA
SOP8-EP
PW2815
Asynchronous
4.5V
～
80V
ADJ
1.5A
480KHZ
0.73mA
SOP8-EP
PW2906
Asynchronous
12V
～
90V
1.3V
～
20V
0.6A
150KHZ
2.5mA
SOP8-EP
PW2902
Asynchronous
8V~90V
5V~30V
2A
140KHZ
1mA
SOP8-EP
PW2153
Asynchronous
8V~150V
5V~30V
10A
140KHZ
1mA
SOP8

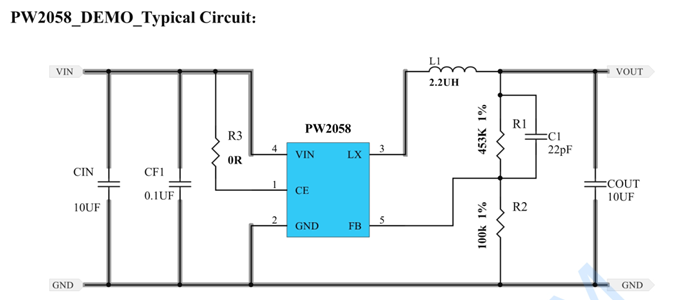

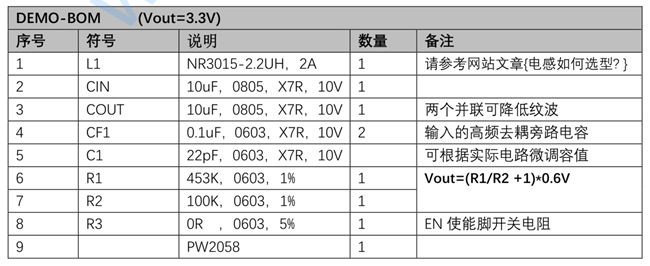

2 ， 800MA的 DC-DC降压器芯片电路
PW2058是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器，无需外加肖特基二极管就可以实现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调。
特点：
l 效率高达 96%
l 1.5MHz恒频运行
l 800mA输出电流
l 不需要肖特基二极管
l 2V至 6V输入电压范围
l 输出电压低至 0.6V
l 低负载下高效率的 PFM模式
l 退出运行时 100%占空比
l 低静态电流： 20μA
l 输出短路保护
l SOT23-5封装

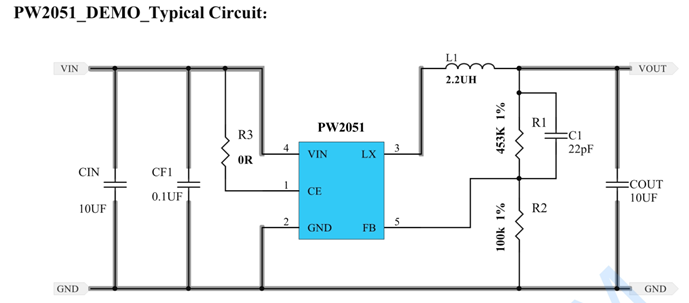

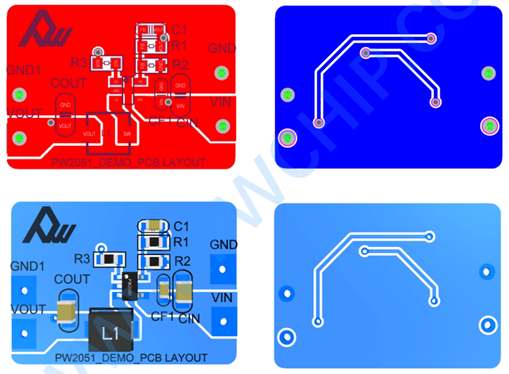

3 ， 1500MA的 DC-DC降压器芯片电路
PW2051 是一款由基准电压源、振荡电路、比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。利用 PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。 PW2051 内置功率 MOSFET， 集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。
特点：
l 最大效率可达 95％
l 最大输出电流 1.5A
l 超低静态电流 40μA
l 甚小输出纹波 <±0.4%
l 低压操作可达 100％占空比
l 短路保护

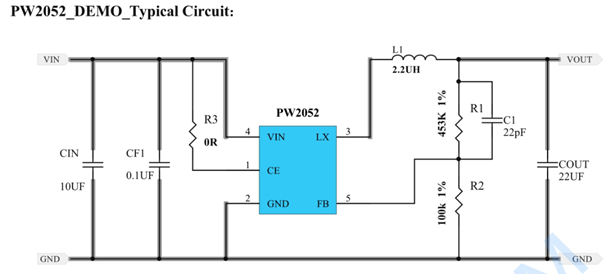

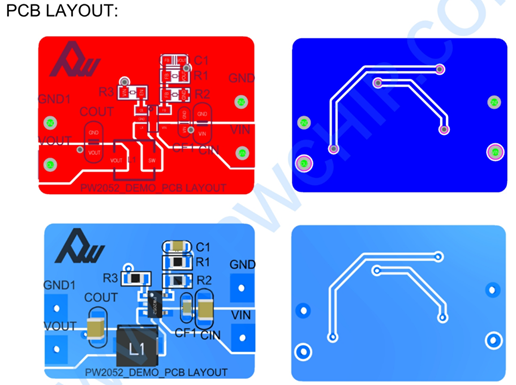

4 ， 2000MA的 DC-DC降压器芯片电路
PW2052是一种高效率、高频同步 DC-DC降压调节器。 100%的人占空比特性提供低压差操作，延长便携式系统的电池寿命。内部同步开关提高了效率，消除了对外部肖特基的需要二极管。在关机模式下，输入电源电流小于 1µA。限流保护和片上热关机功能可防止过载或环境温度。
特征
l 内部开关低 RDS（ ON）（顶部 /底部）： 180/100mΩ
l 2.5V~5.5V输入电压范围
l 2A输出电流
l 1MHz开关频率使
l 外部部件
l 内部软启动限制涌流
l 内部补偿功能
l 100%退出运行
l 符合 RoHS标准且无卤素
l SOT-23-5包

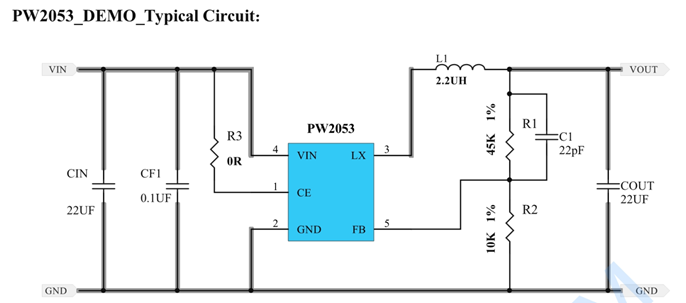

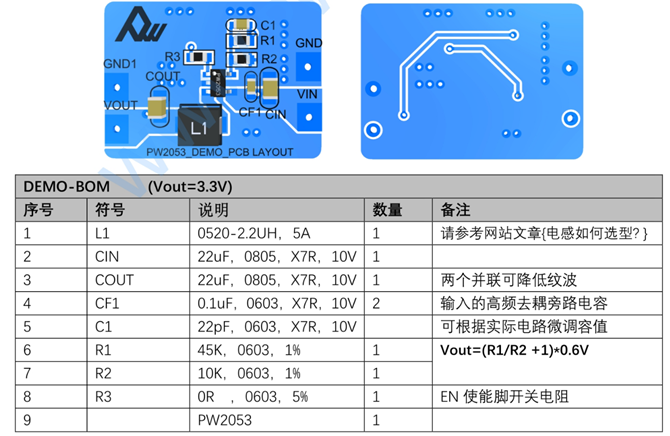

5 ， 3000MA的 DC-DC降压器芯片电路
PW2053是一种高效单片同步降压调节器，使用恒定的频率，电流模式架构。该设备有可调版本。供电电流在空载情况下， <40uA停机。 2.5V至 5.5V输入电压范围使 PW2053非常适合单锂离子电池供电的应用。 100%占空比低压差操作，延长便携式系统的电池寿命 .PWM/PFM模式操作为噪声敏感应用提供非常低的输出纹波电压。开关频率为内部设置为 1.2MHz。
特点：
l 效率高达 96%
l 2.5V至 5.5V输入电压范围
l 1.2MHz恒频运行
l 高达 3.0A电流输出
l 不需要肖特基二极管
l 低负载下高效率的 PFM模式
l 过热保护
l 低静态电流： 40uA
l 短路保护
l 涌流限制和软启动
l 100%占空比
