随着消费类产品的日益丰富，电子产品的多样化，对于电路和模块的保护也是要求越来越多。例如
TWS蓝牙耳机，由于需要经常从充电仓拿出来和放进去，这样的动作就是我们经常熟悉的拔插动作了，经常拔插会产生浪涌，瞬间的高压，造成芯片超过耐压值，而损坏。所以很多高端的
TWS耳机和智能手表在充电输入都会串个过压保护
IC或者过压过流保护芯片。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
过压过流保护芯片的应用：
|
封装 过压过流保护芯片 |
工作电压 （ VIN ） |
输出电压 （ VOUT ） |
可调输出限流 （ Iout ） |
输入过压关闭阈值 OVP |
短路保护 |
封装 |
典型应用 |
|
PW2601 |
4,0V-24 |
5.1V |
0.1A -1.5A （可调） |
6.8V |
有 |
DFN8 |
过压可调限流保护 |
|
PW1555 |
3.3V-30v |
3.6-12V |
1A -4.8A （可调） |
5V ， 7V,13V |
有 |
DFN10 |
可选三种过压保护 |
|
PW2602 |
4,0V-24 |
5.1V |
0.1A -2A （可调） |
6.8V |
有 |
DFN8 |
过压可调限流保护 |
|
PW2606 |
3.0V-40V |
|
≧ 2A |
6.1V |
有 |
SOT23-6 |
OVP 过压保护 |
|
PW2606B |
3.0V-40V |
|
≧ 1A |
6.1V |
有 |
SOT23-6 |
OVP 过压保护电路芯片 |
|
USB 限流产品 |
|
|
|
|
|
|
|
|
PW1502 |
2.5V-6V |
2.5V-5.5V |
0.4A -2A （可调） |
无 |
有 |
SOT23-5 |
USB 口限流 1A ， 1.5A |
|
PW1503 |
2.5V-7V |
2.5V-5.5V |
0.4A -3A （可调） |
无 |
有 |
SOT23-5 |
USB 口限流 2A ， 3A |

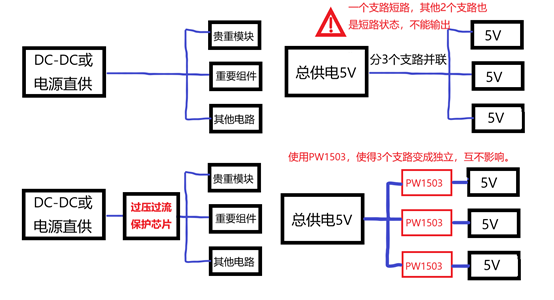

如上：
左上图：是无加任何保护芯片，当有尖峰电压或者高压输入，或者 DC-DC输出异常时，会造成其他三个方框电路损坏。
左下图：通过加过压过流保护 IC芯片，来进行过电压保护，和过电流保护。保护后级所有 电路的功能。
右上图：一个 5V总电源，分成 3个或者 10个， 20个 USB端口充电，或者 5V给其他电路供电，不说其他，一旦任意一口短路，将照成其他所有支路都是进行短路保护状态，无法工作。
右下图：解决右上图方法就是加入 PW1503，或者 1502来解决这个问题，使得每一个并联的支路，变成具有自己支路独立的过流保护开关，短路保护功能，不影响其他支路的正常工作。
开关拔插通电有几率产成的输入浪涌，产生瞬间尖峰高压，对于电子设备和模块供电都是一个随时的“炸弹“。这适合也是需要更高耐压输入电压范围的过压保护电压芯片，这样即使有瞬间尖峰电压产生，但是对于具有高压输入电压范围的过压保护芯片来说，是在过压保护芯片的范围内，不会有损坏出现。
过压保护

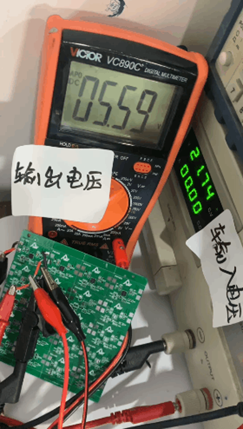

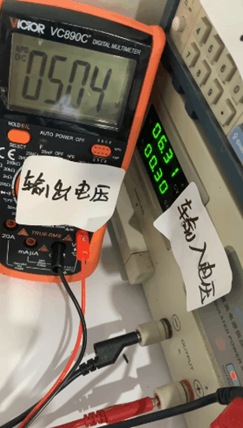

例如下图：输入 24V时，输出电压保持 5.6V最高，不会输入 =输出电压，保护输出后面的电路。同时输入电压降到 5.6V左右时，输出电压也会跟着降低。保持输入电压和输出电压一致。能抗住 24V输入电压不损坏，实际输入的工作电压范围在 7V以下。 7V工作电压范围内时，输出电压也不超过 5.6V.多重输入和输出电压的保护。

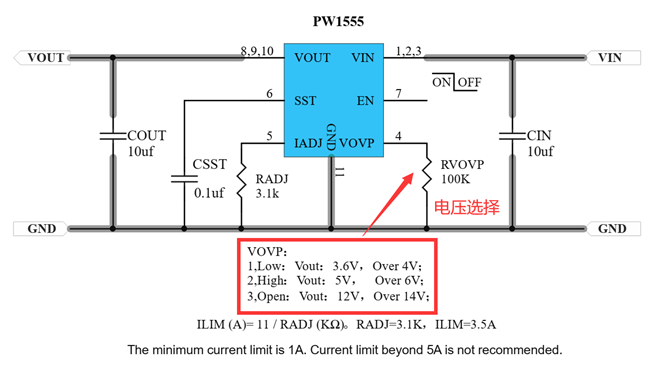

PW1555是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位，自恢复功能，和短路保护功能， 30V最高输入电压等。可调限流 1A-4.8A，可选输入电压范围。
PW1555可选三个输入电压挡位： 3.6V， 5V， 12V（ 9-13V范围），由 4脚选择

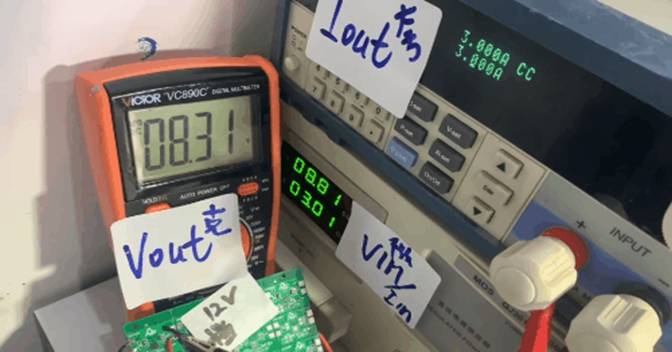

输入 25V左右时，输出电压控制最高 12.92V，直到输入电压降到 12.92V以下时，输出电压跟输入电压一致。

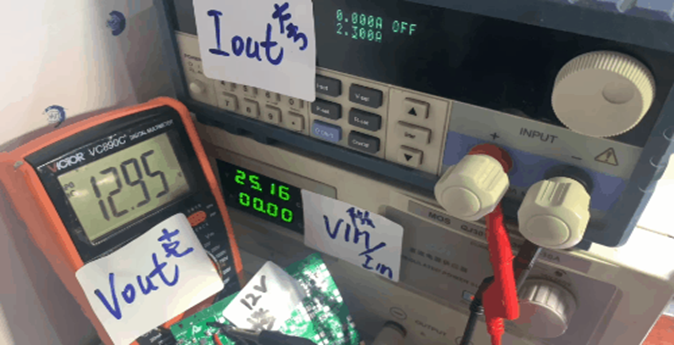

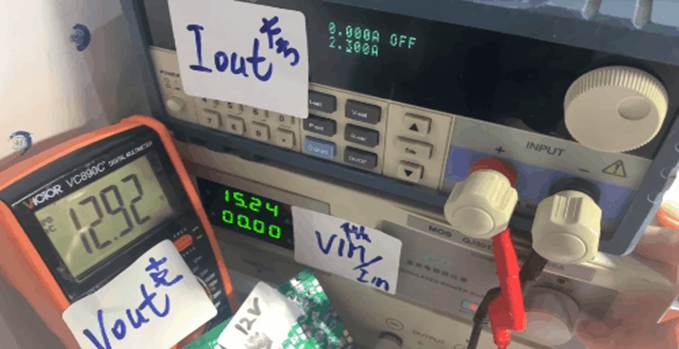

输入 25V时，输出电压空载为 12.92V，按下负载键，输出电压变零，无法启动负载，需要输入电压低于 14V时，负载才能自动恢复正常

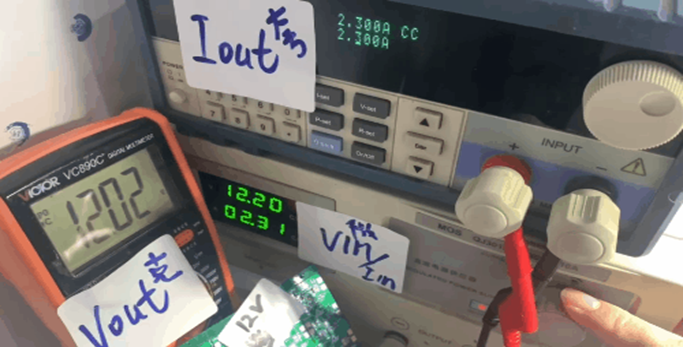

输入 12V，输出 12V3A时，输入电压拉高，当输入电压达到 14V时，输出电压关闭，输入电压再高，也是没有输出。
短路保护：
对于同一路电源总供电，多条支路并联输出的电路，防止其他支路输出抽的电流过大，其他支路输出电流小，最重要的是，当某一个支路短路时，其他全部支路也会是短路状态。所以有些设备就加了过电流和短路保护芯片产品。把每条支路脱离总供电主路的影响，当任意一条支路输出短路时，平芯微的过电流和短路保护芯片产品会断开供电，使其不会影响到其他支路的工作状态，同时还保护了设备。

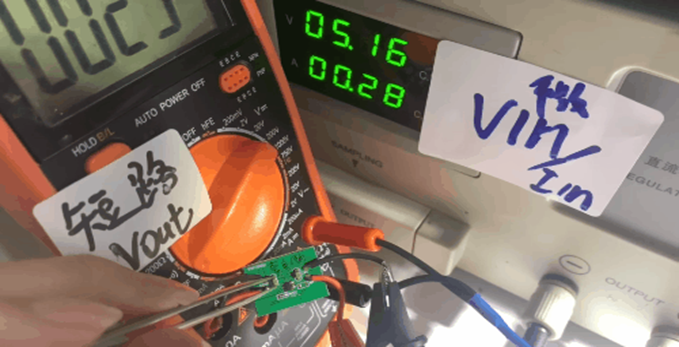

如下面的输出短路测试情况。
过流限流保护开关：
1， 很多电子设备都有个额定电流，不允许超过额定电流，过大电流会烧坏设备。所以有些设备就加了平芯微的过电流保护芯片产品。当电流超过设定电流时，设备自动断电，以保护设备。如主板 CPU的 USB接口一般有 USB过流保护，保护主板不被烧坏。
2， 在多口 USB输出，或者多路 5V,12V支路给其他供电时，为了保证每个支路互不影响，也时需要加限流过流开关芯片。来设置每个支路的最大输出电流，和隔离一个支路短路，所有支路都短路的问题。

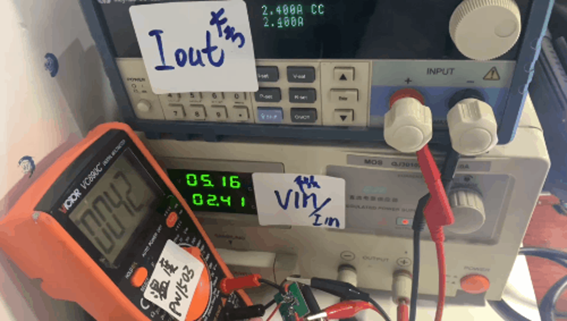

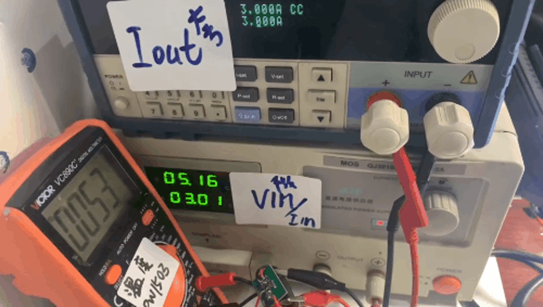

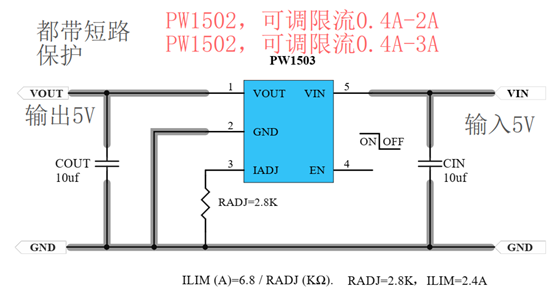

PW1503，输入 5V，输出 5V时，负载 2.4A的工作温度是 43度，负载 3A时的工作温度是 53度，可调限流是 0.4A-3A之间。 PW1502可调限流是 0.4A-2A之间 .适合应用在 USB端口限流过流开关保护，和多口充电器，多路输出并联等。

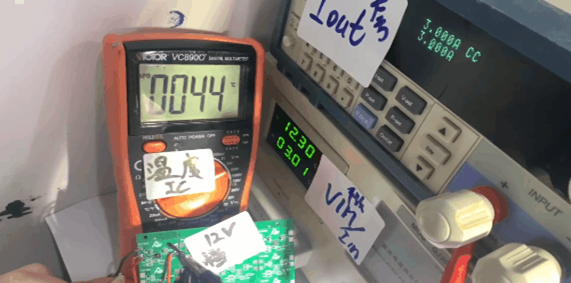

PW1555的输入电压是 12.30V，输出电压为 12.16V，负载 3A时。再负载 3A时，芯片的温度在 44度。可调限流是 1A-4.8A之间。
