过压保护:

     例如 PW2601,输入电压范围 4.0V-24V,在 4V-24V中,有输出的输入工作电压范围是: 4V-6.5V。相当于输入电压的耐压最大到 24V



输入过压保护阈值:

       例如 PW2601的输入过压保护阈值是 6.8V,就是当输入电压超过 6.8V后,芯片保护,关闭输出,输出电压

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


过压保护芯片常适用于如 :蓝牙耳机,芯片模块保护, USB口防高压保护。

封装 过压过流保护芯片

工作电压

VIN

输出电压

VOUT

可调输出限流

Iout

输入过压关闭阈值 OVP

短路保护

封装

典型应用

PW2601

4,0V-24

5.1V

0.1A -1.5A (可调)

6.8V

DFN8

过压可调限流保护

PW1555

3.3V-30v

3.6-12V

1A -4.8A (可调)

5V 7V,13V

DFN10

可选三种过压保护

PW2602

4,0V-24

5.1V

0.1A -2A (可调)

6.8V

DFN8

过压可调限流保护

PW2606

3.0V-40V

2A

6.1V

SOT23-6

OVP 过压保护

PW2606B

3.0V-40V

1A

6.1V

SOT23-6

OVP 过压保护电路芯片

USB 限流产品

PW1502

2.5V-6V

2.5V-5.5V

0.4A -2A (可调)

SOT23-5

USB 口限流 1A 1.5A

PW1503

2.5V-7V

2.5V-5.5V

0.4A -3A (可调)

SOT23-5

USB 口限流 2A 3A

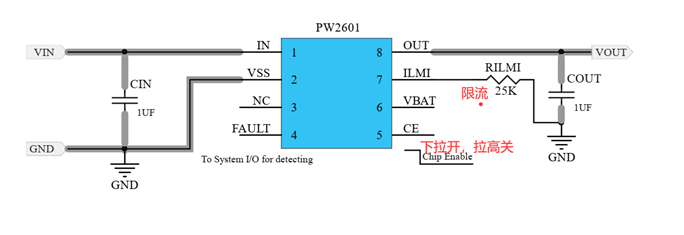

PW2601是高度集成的电路,旨在为锂离子电池提供保护,使其免受充电电路和输入源故障的影响。 IC持续监视输入电压和电池电压。该器件的工作原理类似于线性稳压器,在输入电压高达输入过压阈值( VOVP = 6.8V)的情况下保持 5.1V输出。如果输入电压超过 VOVP,则 IC将关闭 MOSFET,并断开系统与输入电源的连接。此外,如果电池电压升至 4.35V以上,则 IC会关闭 MOSFET,从系统中切断电源,直到电池电压降至安全水平为止。该 IC还监控其芯片温度,如果温度超过 150°C,则将 MOSFET关闭。

PW4056锂电池充电 IC可以改成 SOT23-5封装的 PW4054锂电池充电 IC

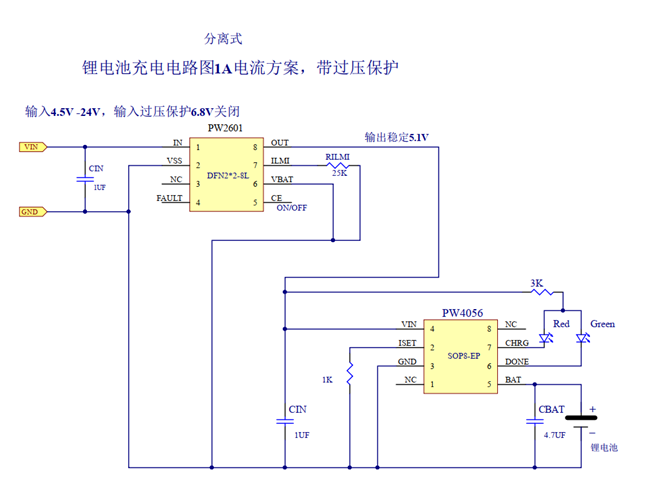

PW2601+PW4056的集合芯片,内置过压保护的锂电池充电 IC-PW4554

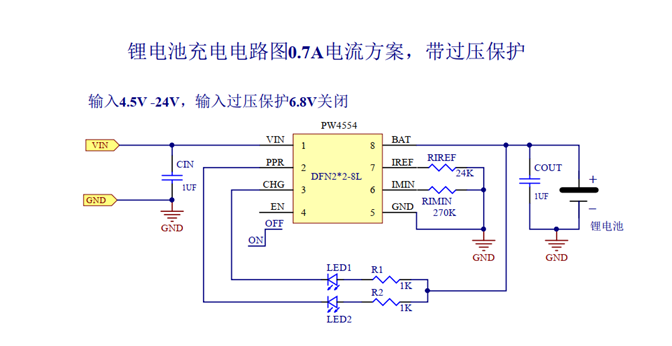

PW4554是一款性价比高、完全集成的高输入电压单电池锂离子电池充电器。               充电器采用锂离子电池所需的 CC/CV充电模式。充电器接受输入 电压高达 24V,但当输入电压超过 OVP阈值(通常为 6.8V)时, ,以防止过度功耗。 24V额定值消除了过电压保护电路在低输入电压充电器中需要。充电电流和充满电荷( FOC)电流可通过外部电阻器进行编程。当电池电压低于 2.55V时,充电器通常使用编程充电电流的 20%。当充电电流降低到可编程在 CV充电阶段,由 CHG引脚提供 FOC指示,该引脚是开路漏极输出。内置热折叠功能可保护充电器免受任何热量的影响失效。两个指示引脚( PPRCHG)允许与微处理器或 LED的简单接口。没有连接适配器,充电器从电池吸取的漏电流小于 1μA              PW4554采用绿色 DFN-2×2-8L包装,额定温度在 -40℃+85℃之间温度范围。

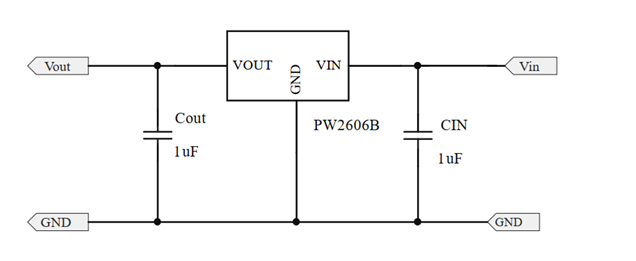

PW2606B, PW2606是前端过电压和过电流保护设备。它实现了 2.5V40V的宽输入电压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径 n FET开关的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达 1A2A的电流以满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电路,以防止发生过电流事件。


特征

绝对最大输入电压:40V,可编程过压阈值:4V至20V,内部软启动,防止涌入
最大负载电流,1A(PW2606B),2A(PW2606)低功率路径电阻:350mΩ(典型值)
固定内部OVP,热关机保护和自动
阈值:5.85 / 6.1 / 6.8 / 10.5 / 14.0V(典型值)
OVP响应时间:50ns
内部15毫秒启动或OVP恢复延迟
