USB口3A限流保护芯片。带短路保护

一般说明

PW1503是超低 RDS（ ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路情况。它具有超温保护以及反向闭锁功能。

PW1503采用薄型（ 1毫米） 5针薄型 SOT封装，提供可调版本。

特征

l  输入电压： 2.4V至 6V

l  0.4A-3A可调节负载电流能力

l  可编程电流限制

l  过热保护

l  反向阻断（无体二极管）

l  停机时， VOUT可强制高于 VIN

l  符合 RoHS标准且无卤素

应用

l  USB充电器

l  公共场所多 USB充电器

l  USB加密狗

l  minipic配件
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

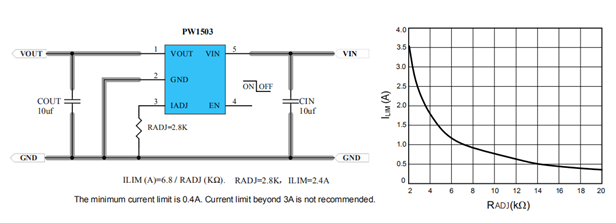

典型应用电路

限流产品	输入电压	输出电压	可调电流	过压关闭保护
PW1502	2.4V-5.5V	2.4V-5.5V	0.4A-2A	无
PW1503	2.4V-6V	2.4V-6V	0.4A-3A	无
PW1555 （带过压）	2.5V-15V	2.5V-15V	1A-4.6A	5V / 6V /14V 引脚选择

引脚分配 /说明

管脚编号	Pin 名称	功能
1	VOUT	输出引脚，与 10µF 电容器去耦接地。
2	GND	接地引脚。
3	IADJ	电流限制编程引脚。从以下位置连接电阻器 RADJ 此引脚接地编程电流限制
4	EN	开 / 关控制。拉高以启用 IC 。不要让它漂浮。
5	VIN	输入引脚，与 10µF 电容器去耦至 GND 。

布局注意事项

为了获得更好的性能，必须严格遵守以下准则：

1.        保持所有电源线尽可能短和宽，所有电源至少使用 2盎司铜踪迹。

2.        在所有电路下放置一个接地板，以降低电阻和电感，并改善直流电以及瞬态性能。

3.        将输出电容器尽可能靠近连接器，以降低阻抗（主要是电感）在端口和电容器之间，提高瞬态性能。

4.        输入和输出电容器应靠近 IC并连接到接地层减少噪声耦合。

5.        陶瓷旁路电容器应尽可能靠近 PW1503的 VIN引脚和 VOUT引脚。

信息

PW1503是一种限流 P沟 MOSFET功率开关温度保护。没有体二极管横跨漏极和源 MOSFET。

它可以防止芯片失效后电流从输出流到输入端。

过电流保护

当检测到过流情况时，调节开关以实现恒定输出电流。如果过流状态持续很长时间，并导致结温超过 150° C，开关关闭。一旦结温降至 130° C，零件将重新启动。

提供滤波电容器

为了防止在热插拔条件下输入电压下降， 10µF陶瓷强烈建议使用从 VIN到 GND的电容器。不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压，即使持续时间很短。

限流整定

电流限制可编程，以防止电源过电流和短路条件。将电阻 RADJ从 IADJ引脚连接到 GND，以编程设定电流限制：

ILIM(A)=6.8/R ADJ (KΩ)

最小电流限制为 0.4A。不建议电流限制超过 3A。

最大输入电压考虑

对于任何应用， PW1503的输入电压不应超过最大值建议值（ 6V）。有些适配器可能输出电压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于 VIN（ 6V）的电压超调将显著降低 PW1503的可靠性，甚至可能导致 IC EOS失效。
