24V转5V降压芯片,24V转3.3V的稳压芯片,中文规格书 24V转5V降压芯片,24V转3.3V的稳压芯片,中文规格书
它提供了一个非常紧凑的解决方案,以实现 1.5A 的峰值输出电流在广泛的输入
电源范围内,具有优良的负载和线路调节 PW2312 需要最少数量的现成外部组
件,可在节省空间的 SOT23-6 包。
特征
⚫ 宽 4V 至 30V 工作输入范围
⚫ 1.2A 连续输出电流
⚫ 1.4MHz 开关频率
⚫ 短路保护模式
⚫ 内置过流限制
⚫ 内置过电压保护
⚫ 力模式 PWM
⚫ 内部软启动
⚫ 200mΩ /150mΩ低 RDS( ON)内部功率金氧半电晶体
⚫ 0.8V 输出可调
⚫ 不需要肖特基二极管
⚫ 综合内部补偿
⚫ 热关机
⚫ 提供 SOT23-6 套装
⚫ -40° C 至 +85° C 温度范围
应用
⚫ 闭路电视摄像机
⚫ 平板电视和显示器
⚫ 电池充电器
⚫ 分布式电力系统
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
一般说明
PW2312 是一个高频,同步,整流,降压,开关模式转换器内部功率 MOSFET。它提供了一个非常紧凑的解决方案,以实现 1.5A 的峰值输出电流在广泛的输入
电源范围内,具有优良的负载和线路调节 PW2312 需要最少数量的现成外部组
件,可在节省空间的 SOT23-6 包。
特征
⚫ 宽 4V 至 30V 工作输入范围
⚫ 1.2A 连续输出电流
⚫ 1.4MHz 开关频率
⚫ 短路保护模式
⚫ 内置过流限制
⚫ 内置过电压保护
⚫ 力模式 PWM
⚫ 内部软启动
⚫ 200mΩ /150mΩ低 RDS( ON)内部功率金氧半电晶体
⚫ 0.8V 输出可调
⚫ 不需要肖特基二极管
⚫ 综合内部补偿
⚫ 热关机
⚫ 提供 SOT23-6 套装
⚫ -40° C 至 +85° C 温度范围
应用
⚫ 闭路电视摄像机
⚫ 平板电视和显示器
⚫ 电池充电器
⚫ 分布式电力系统
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

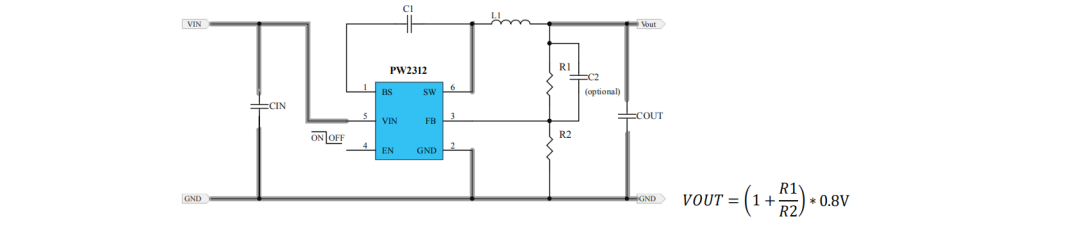

典型应用电路
L1
推荐
2.2-4.7UH
,
CIN
推荐
47-220uF
同时并联
0.1uF
,
COUT
建议
22uF
两个并联

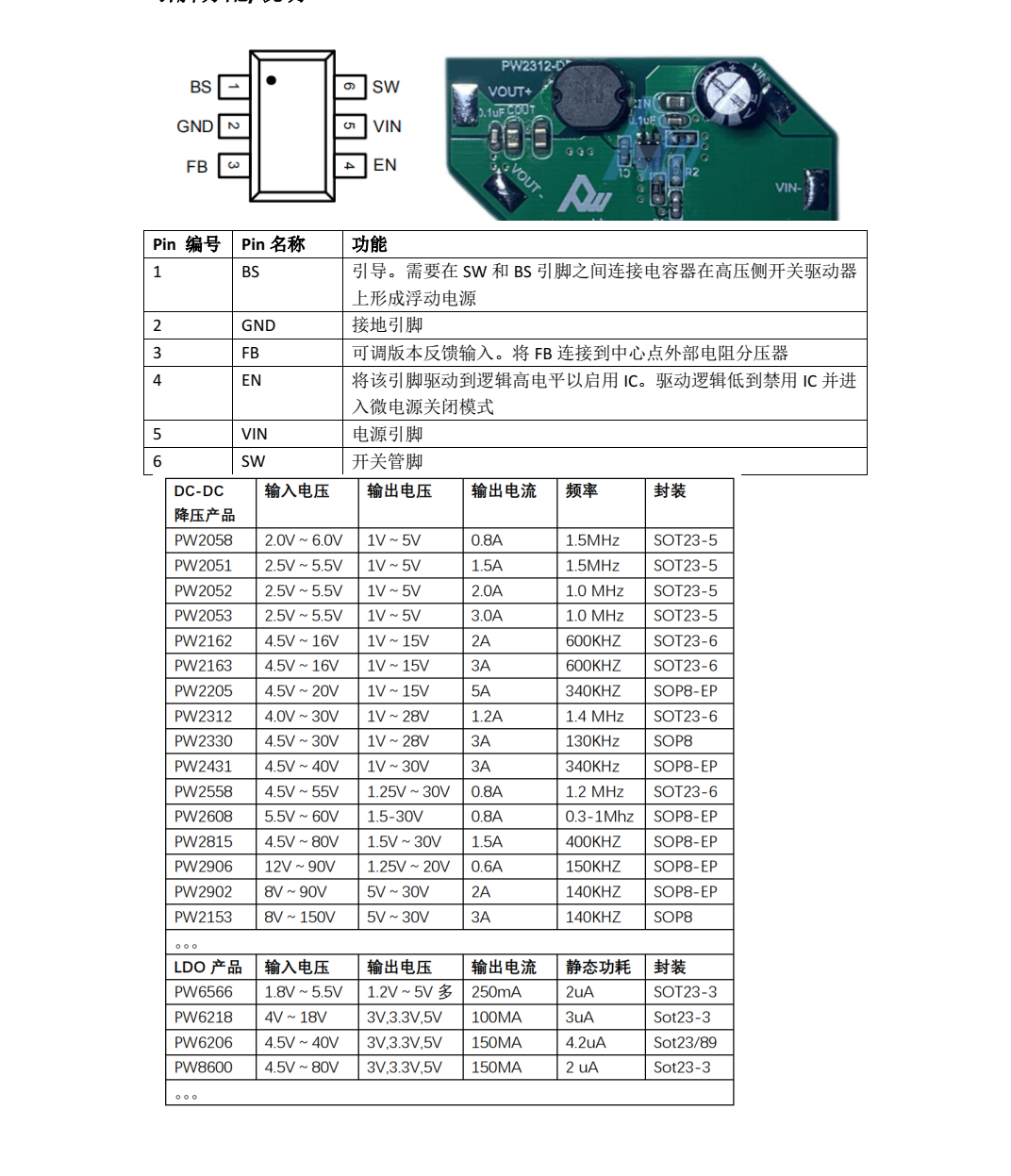

引脚分配
/
说明
