1,          LDO  稳压芯片电路图, 40V宽输入,PW6206和 PW6513  (  SOT23-3/SOT89-3)

2,         1.2  安培, 30V宽输入, DC-DC降压芯片和 PCB和 BOM,PW2312

3,         3.0  安培, 30V宽输入, DC-DC降压芯片和 PCB和 BOM,PW2330

4,         5.0  安培, 30V宽输入, DC-DC降压芯片和 PCB和 BOM,PW2205

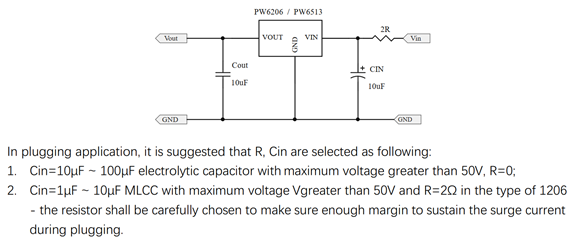

1

PW6206与 PW6513系列是一款高精度, 40V高输入电压,低静态电流,低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V时,负载电流高达 300mA,(输入与输出电压的压差越大,电流就越小)采用 BCD工艺制造。 PW6206提供过电流限制、软启动和过热保护,以确保设备在良好的条件下工作

PW6206与 PW6513系列输入电压可达 40V, PW6513提供标准 SOT89-3L和 PW6206提供 SOT23-3L封装。
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804




2

4V-30V输入, 1.2A输出的同步整流降压器芯片 PW2312.

PW2312是一种电流模式降压型 DC/DC转换器,可提供优良的瞬态特性响应没有额外的外部补偿组件。此设备包含内部低电阻,高压功率 MOSFET,并在高 1.4MHz工作频率下工作

确保紧凑、高效的设计,具有出色的交直流性能。


3,4

PW2330和 PW2205是一种高效率的同步降压 DC-DC变换器提 3和 5安培输出电流。 PW2330和 PW2205在 4.5V到 30V的宽输入电压范围内工作集成主开关和同步开关,具有低的 RDS( ON)以最小化传导损失。 PW23300和 PW2205采用专有的瞬时 PWM结构,实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,它在在连续传导模式下的 500kHz恒定频率,以最小化电感器和电容器。


l  内部整流 MOS

l  4.5-30V输入电压范围

l  瞬时 PWM架构实现快速

l  瞬态响应

l  外部软启动限制涌入电流

l  恒频: 500kHz

l  3安培是 PW2330, PW2205是 5安培连续负载电流能力

l  输出过电流限制

l  输出短路保护

l  热关机和自动恢复

l  封装: SOP8-EP
