   在 18V 和 15V 输入中,我们需要给其他电源电路提高供电,有的电路的供电电压在 5V,或者是 3.3V 时, 我们就需要使用降压芯片来组建一个降压电路来给后面的的电路,提供稳定的,持续的 3.3V 输出电压。

    同时, 根据输出电流的大小,一般有 2 个方式: 1 是 LDO, 2 是 DC-DC 降压

1, 输出电流偏小,一般供电如 MCUC,CPU 等,推荐用 LDO 芯片了:
       18V 和 15V 输入的 LDO 芯片中,我们需要选择最少 24V 耐压的 LDO 才行,最好是 30V以上耐压的 LDO 了。

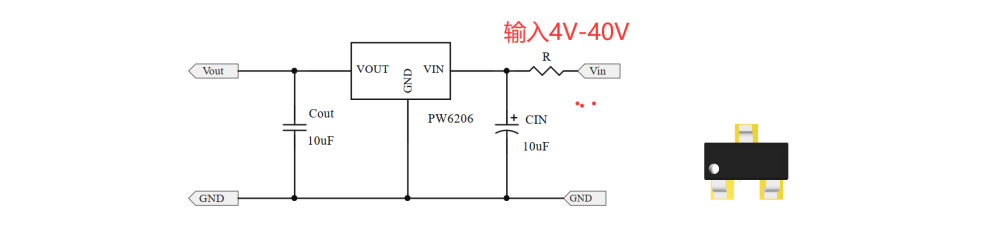

      如 PW6206 是一款输入可以达到 40V 耐压的 LDO 稳压芯片。输出电压 3.3V 和 5V,3V,功耗 2uA。

     同时,当产品 18V 或者 15V 输入时,需要经常开关和拔插动作时,会产生浪涌, 瞬间的尖峰电压,一般是输入电压是几倍,需要做吸收浪涌。(如常见平时充电器插上的电击声音,就是浪涌的物理表现)
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804


在高压应用中,建议 R、 Cin 选用如下:
1, Cin=10μF~100μF 电解电容器,最大电压大于 50V, R=0;
2, Cin=1μF~10μF MLCC,最大电压 V 大于 50V, R=2Ω, 1206 型电阻器,以确保有足够的
裕量来维持浪涌电流输入尖峰电压

LDO 产品 输入电压 输出电压 输出电流 静 态 功
封装
PW6566 1.8V ~
5.5V
1.2V1.5V,1.8V,2.0V,2.5,
.2.8V,3.0V,3.3V,5V
250mA 2uA SOT23-3
PW6218 4V~ 18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V~ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V~ 80V 3V,3.3V,5V 150MA 2 uA Sot23-3
3, 输出电流大和要求效率高的。

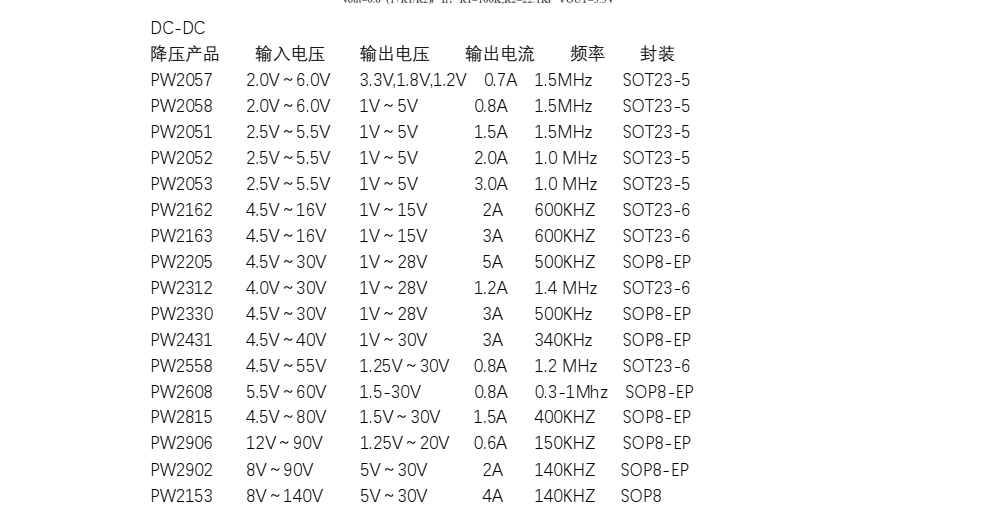

如 1.2A 的 PW2312, 3A 的 PW2330, 5A 的 PW2205 等等。

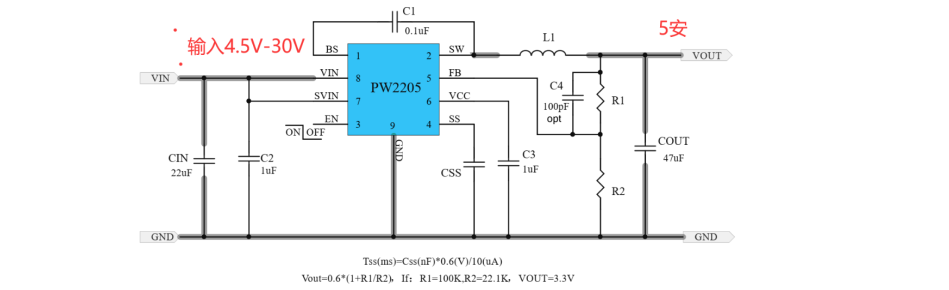

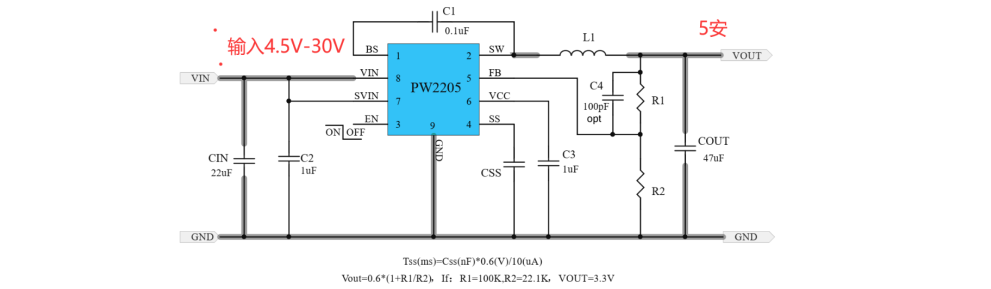

PW2330/PW2205 开发了一种高效率的同步降压 DC-DC 转换器 3A 输出电流。
PW2330/PW2205 在 4.5V 到 30V 的宽输入电压范围内工作集成主开关和同步开关,具有非
常低的 RDS(ON)以最小化传导损失。 PW2330/PW2205 采用专有的瞬时 PWM 结构,实现
快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,它在在连续传导模式下的
500kHz 伪恒定频率,以最小化电感器和电容器。
特征
内部交换机的低 RDS(开) (顶部/底部): 90/60 mΩ
4.5-30V 输入电压范围
瞬时 PWM 架构实现快速瞬态响应
外部软启动限制涌入电流
伪恒频: 500kHz
3A 连续负载电流能力 PW2330, 5A 连续负载电流能力 PW2205,
