三节 3.7V的锂电池串联, 11.1V和最大 12.6V锂电池充电电路的解决方案。在应用中,一般使用低压 5V,如 USB口直接输入的给三串锂电池充电,还有是 15V或者 18V20V输入降压给锂电池充电的两种情况。

PW4053是输入 5V升压充电管理芯片, PW4203是输入 15V-20V降压充电三节锂电池 IC
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

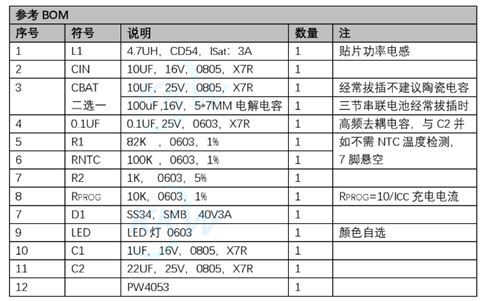

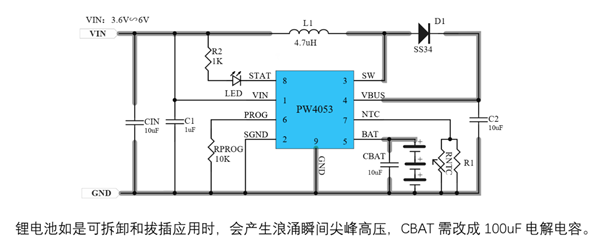

5V USB口输入,给三节锂电池 12.6V充电电路:



PW4053 是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 ICPW4053 集成功率 MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸。


外围比较简洁,可智能调节充电电流大小,防止拉垮适配器输出,可匹配所有适配器。在笔记本电脑自带的 USB口也是可以给三节锂电池充电。

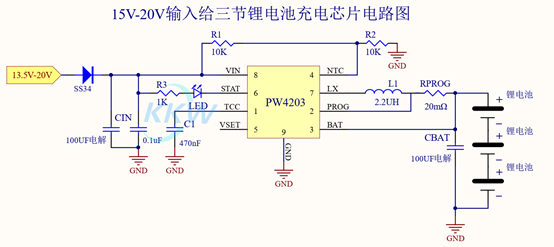

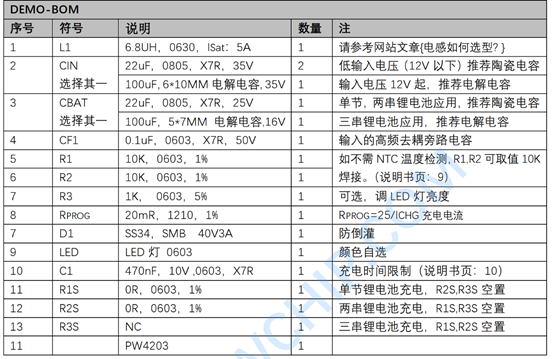

18V ,输入降压给 12.6V三节锂电池充电电路:

PW4203是一款 4.5V-22V输入,最大 2A充电,支持 1-3节锂电池串联的同步降压锂离子电池充电器芯片,适用于便携式应用。可通过芯片 VSET引脚选择 1节充电或 2节串联充电 3节串联充电。

PW4203集成了频率 800 kHz的同步降压稳压器,具有极低的导通电阻,可实现高充电效率和简单的电路设计。



PW4203具有输入过压保护 24V,和低压启动保护 3.9V,还具有输出 VBAT电池充电电压的过压保护,输出短路保护,过温保护,过流保护,过时间保护。

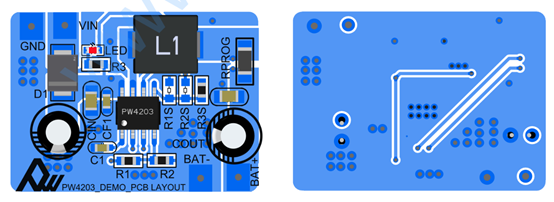

三节串联锂电池充电测试板测试:   13V输入, 15V输入, 18V输入


同时,三节锂电池锂电池的输出电压范围是 9V-12.6V之间。我们需要转成 5V6V或者 3.3V等时,需要使用 LDO或者是 DC-DC降压电路了。

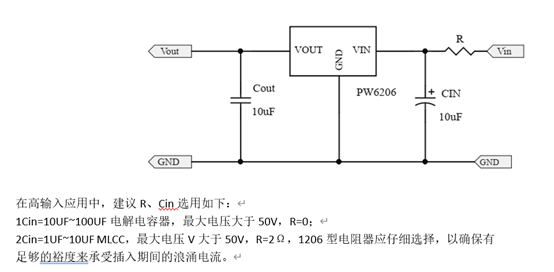

LDO 稳压芯片,可达 40V输入

    PW6513 高耐压 40V,可直接代替 78L05HT75XX,脚位一样

PW6206系列是一款高精度,高输入电压,低静态电流,高速,低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V时,输入电压高达 40V,负载电流高达 300mA,采用 BCD工艺制造。 PW6206提供过电流限制、软启动和过热保护,以确保设备在良好的条件下工作

PW6206调节器有标准 SOT89-3LPW6513)和 SOT23-3L封装。标准产品无铅无卤。

特点

l  输入电压: 4.75V~40V

l  输出电压: 1.8V~5.7V

l  输出精度: <±2%

l  输出电流: 150mA(典型值)

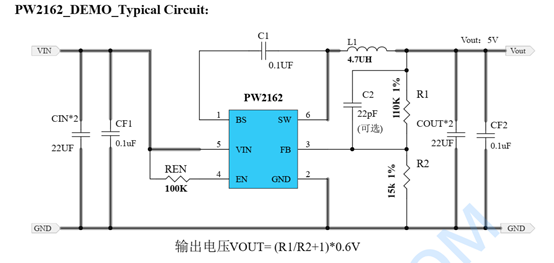

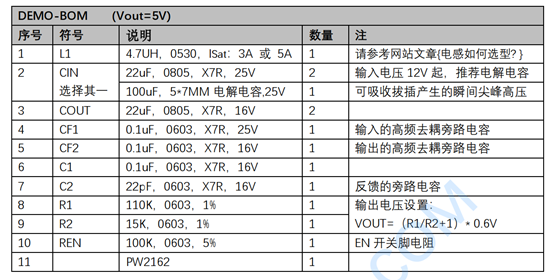

12.6V 降压转 5V2A5V3A是输出的 DC-DC降压芯片电路图:

5V2A是 PW2162PW21635V3A

PW2330输入可达 30V3APW2205,输入可达 30V5安,

PW2162是一个完全集成,高效率 2A同步整流降压转换器。 PW2162在宽输出电流负载范围内以高效率运行。此设备提供两种工作模式, PWM控制和 PFM模式开关控制,实现高效率在更宽的负载范围内。 PW2162要求现有的最小数量标准外部组件,并在符合 ROHS标准的 6SOT23封装中提供。

特征


效率高达 96%

600KHz频率操作, 2A输出电流

不需要肖特基二极管

4.5V至 16V输入电压范围, 0.6V参考电压

斜坡补偿电流模式控制对于良好的线路和负载瞬态回应

综合内部补偿,稳定,低 ESR陶瓷输出电容器

有故障模式的过电流保护

热关机,涌流限制和软启动

提供 SOT23-6套装, -40° C+85° C温度范围


DC-DC

降压产品

输入电压

输出电压

输出电流

频率

封装

PW2058

2.0V6.0V

1V5V

0.8A

1.5MHz

SOT23-5

PW2051

2.5V5.5V

1V5V

1.5A

1.5MHz

SOT23-5

PW2052

2.5V5.5V

1V5V

2.0A

1.0 MHz

SOT23-5

PW2053

2.5V5.5V

1V5V

3.0A

1.0 MHz

SOT23-5

PW2162

4.5V16V

1V15V

2A

600KHZ

SOT23-6

PW2163

4.5V16V

1V15V

3A

600KHZ

SOT23-6

PW2205

4.5V30V

1V25V

5A

500KHZ

SOP8-EP

PW2312

4.0V30V

1V28V

1.2A

1.4 MHz

SOT23-6

PW2330

4.5V30V

1V28V

3A

500KHz

SOP8

LDO产品

输入电压

输出电压

输出电流

静态功耗

封装

PW6566

1.8V5.5V

1.2V1.5V,1.8V,2.0V,2.5,

.2.8V,3.0V,3.3V,5V

250mA

2uA

SOT23-3

PW6218

4V18V

3V,3.3V,5V

100MA

3uA

Sot23-3

PW6206

4.5V40V

3V,3.3V,5V

150MA

4.2uA

Sot23/89

PW8600

4.5V80V

3V,3.3V,5V

150MA

2 uA

Sot23-3
