一般说明

PW4203是一款4.5-22V输入，2A多芯同步降压锂离子电池充电器，适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET，以实现高效率和简单的电路设计。PW4203提供8针SOP封装，提供非常紧凑的系统解决方案和导热性好。

代理商：深圳市夸克微科技郑先生：13528458039 QQ 2867714804

PW4203 规格书下载 - [ 芯片模块网，www.icmkw.com 规格书，PCB文件，模块板资料网站，让芯片更简单】

特征

⚫ 宽输入电压范围：4.5V至22V

⚫ 高效率集成同步降压带固定800kHz开关的调节器频率

⚫ 可选择多电池充电

⚫ 涓流/恒流/恒压充电模式

⚫ 可编程（最大2A）恒定充电当前

⚫ 可编程充电定时器

⚫ 输入电压UVLO和电池OVP

⚫ 过热保护

⚫ 输出短路保护

⚫ 自动停机防止倒车能量流

⚫ 充电状态指示

⚫ 正常同步降压运行当电池取出时

⚫ SOP-8暴露垫包装报错

应用

⚫ 移动电话

⚫ PDA，MP3播放器，MP4播放器

⚫ 数码相机

⚫ 蓝牙应用

⚫ PSP游戏玩家，NDS游戏玩家

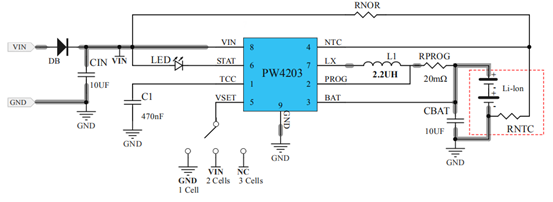

典型应用电路

引脚分配/说明

Pin 数量	Pin 名称	功能
1	TCCT	充电时间限制引脚。电容器接地。内部电流源为TC 模式和CC 模式的电容充电模式的充电时间限制。TC 充电时限约为CC 的1/9 充电时间。
2	PROG	充电电流程序引脚。将电流感应电阻器从程序引脚到电池引脚。检测到两者的平均充电电流TC 模式和CC 模式。
3	BAT	蓄电池正极针脚
4	NTC	热保护销。UTP 阈值约为75%VIN 和OTP 阈值约为30%VIN 。拉升到VIN 可以禁用充电逻辑使集成电路正常工作。下拉到接地可以关闭IC 。
5	VSET	向下拉单电池，拉高2 个电池，打开3 个电池。
6	STAT	充电状态指示引脚。它是开漏输出引脚，可以用于打开LED 指示正在充电。当充电完成，LED 熄灭。
7	LX	开关节点引脚。该销连接集成主管道的排水管以及同步功率MOSFET 开关。连接到外部感应器。
8	VIN	正电源输入引脚。VIN 范围为4 。？22V 至5V 正常运行。它具有UVLO 功能，必须大于300Mv 比电池电压更能正常工作。
9	GND	外露垫，接地引脚。

布局注意事项

PW4203调节器的布局设计比较简单。以达到最佳效率和最低限度噪音问题，我们应该把以下组件放在IC附近：CIN，L，R1和R2。

1、理想的做法是将连接到GND引脚的PCB铜面积最大化，以达到最佳的散热效果以及噪音性能。如果电路板空间允许的话，地平面是非常理想的。

2、CIN必须接近引脚VIN和GND。CIN和GND形成的环路面积必须最小化。

3、与LX pin相关联的PCB铜面积必须最小化，以避免潜在的噪声问题。

4电容器C1和连接到TCCT引脚的迹线不得靠近LX网络在PCB布局上避免噪音问题。最好把C1接地到输出端电容器接地。
