  • 价格 面议
联系我们
详情

FP6276是一种电流模式同步升压 DC-DC转换器,具有 PWM/PSM控制。它内置 40mΩ高侧开关和 40mΩ低侧开关的 PWM电路使该调节器具有很高的性能省电。内部补偿网络还将外部组件计数最小化到仅限于 6内部 0.6V电压连接到误差放大器非反转输入作为精度参考电压。内置软起动功能,可降低涌流。

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

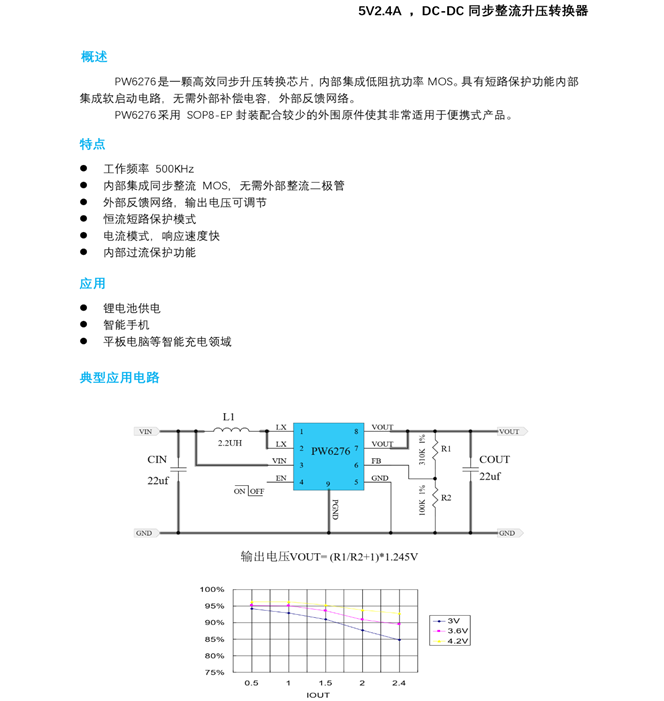

1 PW6276是一颗高效同步升压转换芯片,内部集成低阻抗功率 MOS。 具有短路保护功能内集成软启动电路,无需外部补偿电容,外部反馈网络。

PW6276在电路图和脚位上都与 FP6276一样,可在电路板和 PCB上兼容,不改 PCB一起用的设计。方便快捷的方式。

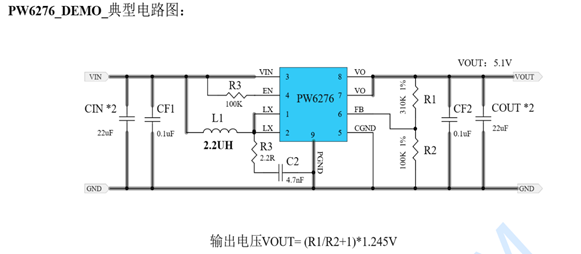

2、FP6276, PW6276DEMO测试板电路图,在外围元件物料上,所需要的元器件列表,可以通过手机在进行 PCB设计的焊接即可组成一个完整的升压电路



3、在 EMI电磁干扰上面,仅需要在 LX或者 SW上,加入 RC吸收干扰的电容即可完成整个的 PCB布局。例如 R3C2

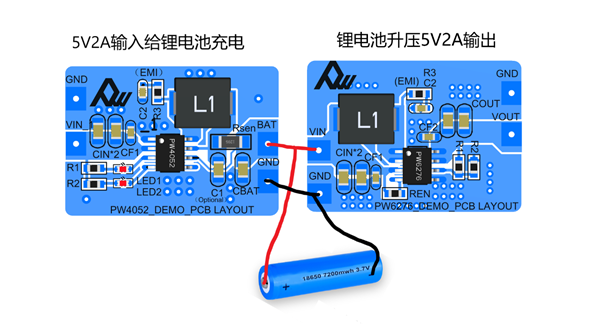

4、同时可以加入锂电池充电管理芯片,来搭配做一个边充边放的,类似充电宝的功能的产品。在电路上也是会很简单的做 2个板子的拼接而已
