概述：
                  CN3303是一款工作于2.7V到6.5V的PFM升压型三节锂电池充电控制集成电路。 CN3303采用恒流和准恒压模式(Quasi-CV TM )对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。

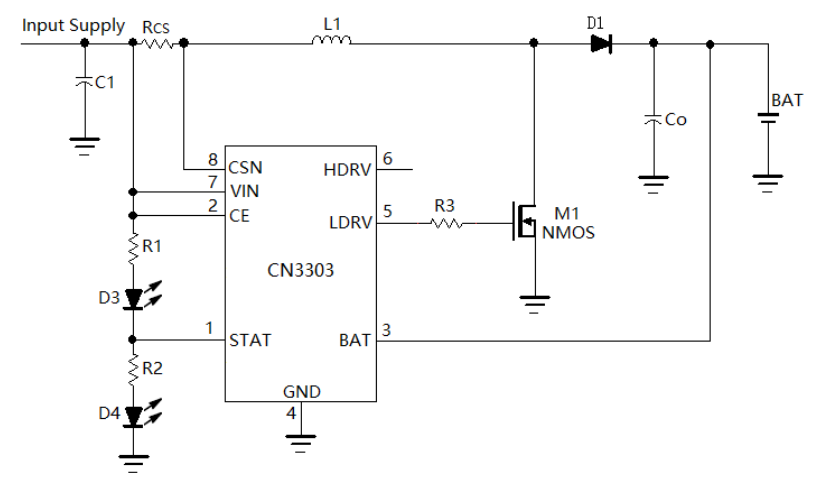

                  当接通输入电源后，CN3303进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部设置的12.6V(典型值)时，CN3303进入准充电模式，以较小电流对电池充电。只有当BAT管脚电压第二次达到12.6V时，充电过程才结束，片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，CN3303再次进入充电状态。CN3303最高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。
          当电池电压低于输入电压或电池短路时，CN3303在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到 保护作用。 其他功能包括芯片使能输入，状态指示输出端等。

CN3303采用8管脚的SOP8封装。

特点：
⚫ 输入电压范围：2.7V 到 6.5V
⚫ 工作电流：280微安@VIN=5V
⚫ 电感电流检测
⚫ 高达1MHz开关频率
⚫ 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
⚫ 自动再充电功能
⚫ 高达35W输出功率
⚫ 当电池电压低于输入电压或者电池短路时，以较小电流充电。
⚫ 输入电源的自适应功能
⚫ 芯片使能输入端
⚫ 电池端过压保护
⚫ 状态指示输出
⚫ 工作温度范围：－40℃到85℃
⚫ 8管脚SOP8封装
⚫ 产品无铅，满足rohs指令要求，不含卤素

应用：
⚫ 三节锂电池充电控制
⚫ 按摩机，筋膜枪等
⚫ 音响
⚫ 独立充电器
