48V电源, 48V电瓶车电压如 48V-60V等,需要降压到 12V的温度电压,或者 48V降压到 15V的稳定电压,输出电流的大小也取决了不同的电源管理芯片。

48V12V48V15V的方案只推荐一个,就是 DC-DC降压电路。

LDO线性电路,一般是没有 12V15V的输出电压的,比较少。再加上 LDO电流不大,适合的应用更是少了。

LDO产品       输入电压        输出电压        输出电流        静态功耗        封装

PW6566     1.8V5.5V      1.2V5V   250mA         2uA      SOT23-3

PW6218      4V18V    3V,3.3V,5V     100MA        3uA      Sot23-3

PW6206       4.5V40V     3V,3.3V,5V     150MA       4.2uA      Sot23/89

PW8600      4.5V80V     3V,3.3V,5V     150MA         2uA     Sot23-3

DC-DC降压电路的选型表:

DC-DC

降压产品

输入电压

输出电压

输出电流

频率

封装

PW2058

2.0V6.0V

1V5V

0.8A

1.5MHz

SOT23-5

PW2051

2.5V5.5V

1V5V

1.5A

1.5MHz

SOT23-5

PW2052

2.5V5.5V

1V5V

2.0A

1.0 MHz

SOT23-5

PW2053

2.5V5.5V

1V5V

3.0A

1.0 MHz

SOT23-5

PW2162

4.5V16V

1V15V

2A

600KHZ

SOT23-6

PW2163

4.5V16V

1V15V

3A

600KHZ

SOT23-6

PW2205

4.5V20V

1V15V

5A

340KHZ

SOP8-EP

PW2312

4.0V30V

1V28V

1.2A

1.4 MHz

SOT23-6

PW2330

4.5V30V

1V28V

3A

130KHz

SOP8

PW2431

4.5V40V

1V30V

3A

340KHz

SOP8-EP

PW2558

4.5V55V

1.25V30V

0.8A

1.2 MHz

SOT23-6

PW2608

5.5V60V

1.5-30V

0.8A

0.3-1Mhz

SOP8-EP

PW2815

4.5V80V

1.5V30V

1.5A

400KHZ

SOP8-EP

PW2906

12V90V

1.25V20V

0.6A

150KHZ

SOP8-EP

PW2902

8V90V

5V30V

2A

140KHZ

SOP8-EP

PW2153

8V140V

5V30V

4A

140KHZ

SOP8

。。。

我们知道当开关或者拔插电源时,会产生数倍高于输入电压的尖峰电压。表现明显的类似我们平时插上充电器时的电击声音,这个插入拔出的动作或者开关动作就会产生输入尖峰电压。吸收输入尖峰电压解决方案常见:并联 TVS管,加大 CIN容值或加 47uF-470uF电解电容, RC电路等等。根据不同输入应用来测试选择。

同时我们也需要把芯片的输入耐压也要高于 48V20%左右,如 60V耐压等。

合适的就如 PW2608芯片了。还要 PW2906PW2815PW2902PW2153等等。

降压电路的典型电路图:

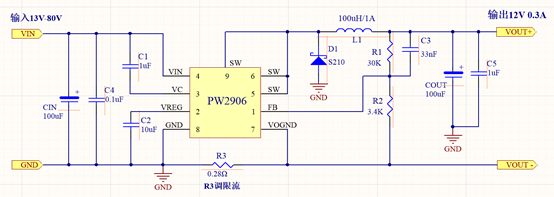

PW2906:48V12V的电路图:输出电压可调


PW290248V15V的电路图:输出电压可调整

PW215348V12V的电路图,输出电压可调
